Spec
ykacja techniczna
Zakres temperatur pracy: od -10ºC do +55ºC.
Dopuszczalna wilgotność: 93% bez kondensacji.
Stopień ochrony obudowy: IP30, IK04.
Napięcie zasilania: 13.8 VDC.
Komunikacja z centralą za pomocą 4 przewodowej magistrali.
Dodatkowy zacisk do wykorzystania jako linia dozorowa* lub
wyjście PGM.
Pobór prądu dla klawiatur HS2LED / HS2ICN(P) / HS2LCD(P) /
HS2ICNRF(P) / HS2LCDRF(P): 55mA (tryb czuwania)/105mA (maks.).
Sabotaż oderwania od ściany.
5 programowalnych przycisków funkcyjnych.
Diody LED: Gotowość (zielona), Dozór (czerwona), Usterka (żółta),
Zasilanie AC (zielona).
Wymiary: 168mm x 122mm x 20mm
Waga: 260g
Zintegrowany czujnik niskiej temperatury.
Częstotliwość pracy: 868 MHz (HS2ICNRF8/HS2LCDRF8).
Obsługa maksymalnie do 128 linii bezprzewodowych (tylko
klawiatury RF).
*Uwaga! Linia klawiaturowa nie może być zaprogramowana jako linia
Pożarowa lub 24h.
Zawartość zestawu handlowego
W skład zestawu handlowego wchodzą następujące elementy:

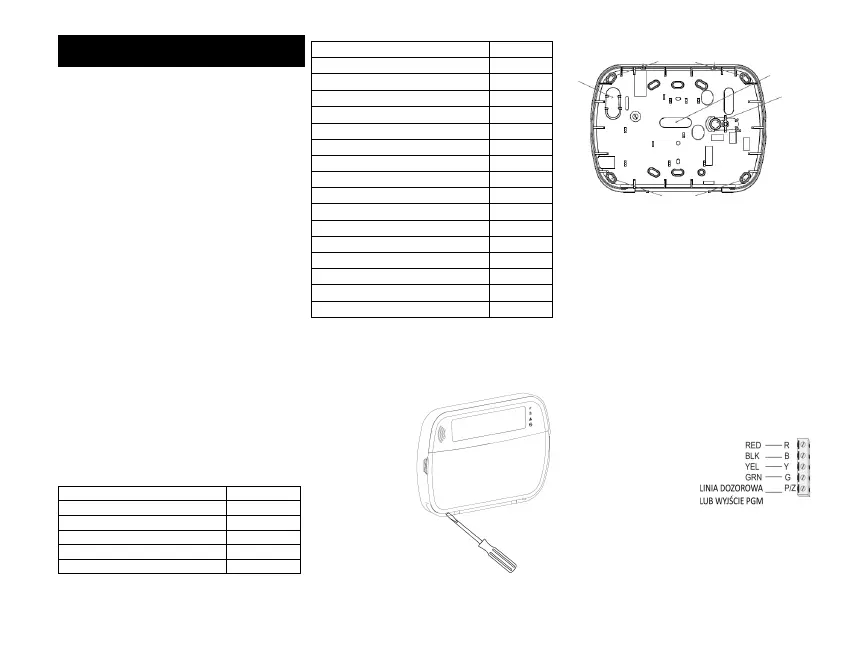

Montaż urządzenia
Klawiaturę należy zamontować w miejscu suchym i bezpiecznym, łatwo
dostępnym dla użytkownika systemu.
Demontaż klawiatury z podstawy
Włożyć końcówkę płaskiego
wkrętaka do otworów
znajdujących się po prawej i
lewej stronie dolnej części
klawiatury. Delikatnie
podważyć przednią część
obudowy. Pozwoli to na
zdjęcie przedniego panelu
klawiatury i montaż podstawy
do powierzchni montażowej.
Montaż klawiatury na ścianie i doprowadzenie przewodów
1. Należy przymocować podstawę obudowy do ściany za pomocą 4
wkrętów dostarczonych w zestawie.
2. W przypadku korzystania z sabotażu oderwania od ściany, przykręcić
płytkę sabotażu do ściany.
3. Przełożyć przewody przez otwór lub odpowiednie przepusty po
usunięciu zaślepek. Podłączyć magistralę i zacisk P/Z. Umieścić
gumowy styk sabotażowy w gnieździe podstawy.
4. Umieścić klawiaturę na podstawie upewniając się, że przewód jest
maksymalnie dosunięty do ściany. Przewód należy poprowadzić
wewnątrz klawiatury omijając elementy elektroniczne o większej
wysokości. Następnie należy zatrzasnąć panel przedni i upewnić się
czy panel nie naciska zbyt mocno na przewód.
Uwaga! Jeżeli panel zbyt mocno naciska na przewód, należy ponownie
otworzyć klawiaturę i zmienić trasę przewodu. Powyższe kroki należy
powtórzyć aż do poprawnego zamknięcia klawiatury.
Podłączenia
1. Przed podłączeniem przewodów zasilanie centrali alarmowej musi być
wyłączone (transformator i akumulator).
2. Podłączyć 4 przewody magistrali komunikacyjnej Corbus z centrali
alarmowej (czerwony, czarny, żółty i zielony) do zacisków klawiatury
zgodnie z rysunkiem.
3. Po zaprogramowaniu wejścia P/Z
jako linia dozorowa, do zacisku P/Z
klawiatury można podłączyć np.
kontaktron drzwiowy. Pozwala to
wyeliminować potrzebę
prowadzenia dodatkowego
przewodu do centrali alarmowej.
Aby podłączyć linię klawiaturową,
należy poprowadzić jeden przewód od czujki do zacisku P/Z,
natomiast drugi przewód do zacisku B. Dla czujek które wymagają
zasilania, należy poprowadzić przewody zasilające urządzenie do
zacisku R („+” zasilania) i do zacisku B („-” zasilania). Jeżeli w systemie
używane są rezystory parametryczne EOL, linię należy podłączyć
zgodnie z konguracją opisaną w instrukcji instalacji i programowania
centrali alarmowej.
Instrukcja instalacji
HS2LED/ICN(RF)/LCD(RF)
1 x klawiatura
4 x śruby montażowe
2 rezystory parametryczne
Naklejka na klapkę klawiatury
1 x styk sabotażowy
1 x instrukcja instalacji
HSICN(RF)P/LCD(RF)P
1 x klawiatura
4 x śruby montażowe
2 rezystory parametryczne
Naklejka na klapkę klawiatury
1 x styk sabotażowy
1 x instrukcja instalacji
Bezprzewodowa czujka dymu PG8926
Bezprzewodowa czujka dymu i temperatury PG8916
Bezprzewodowa czujka tlenku węgla PG8913
Bezprzewodowa czujka PIR PG8904
Bezprzewodowa czujka PIR z kamerą PG8934
Bezprzewodowa kurtynowa czujka PIR PG8924
Bezprzewodowa dualna czujka (PIR + MW) PG8984
Bezprzewodowa lustrzana czujka PIR PG8974
Bezprzewodowa zewnętrzna czujka PIR PG8994
Bezprzewodowa czujka zbicia szyby PG8912
Bezprzewodowa czujka wibracyjna PG8935
Bezprzewodowa czujka zalania wodą PG8985
Bezprzewodowa czujka temperatury PG8905
Zewnętrzna sonda temperatury (wymaga PG8905) PGTEMP-PROBE
Bezprzewodowy pilot PG8939
Bezprzewodowy pilot PG8929
Bezprzewodowy pilot napadowy PG8938
Bezprzewodowy pilot dwu przyciskowy PG8949
Bezprzewodowy sygnalizator wewnętrzny PG8901
Bezprzewodowy sygnalizator zewnętrzny PG8911
Bezprzewodowy retransmiter PG8920
Bezprzewodowy kontaktron PG8975
Bezprzewodowy kontaktron z wyjściem AUX PG8945
Otwory montażowe
Otwory montażowe
Otwory na
przewody
Płytka
sabotażu
Zaślepka
Zatrzask
Zatrzask
