NOTA: Se vi è tensione tra il gruppo frontale della tastiera e il
cablaggio, aprire la tastiera, instradare nuovamente il cavo e
chiudere di nuovo. Ripetere queste operazioni fino a quando la
tastiera è chiusa correttamente.
Cablaggio
1. Prima di collegare il cablaggio
dell’unità, assicurarsi che
l’alimentazione di corrente
(trasformatore CA e batteria) sia
scollegata dalla centrale di
controllo.

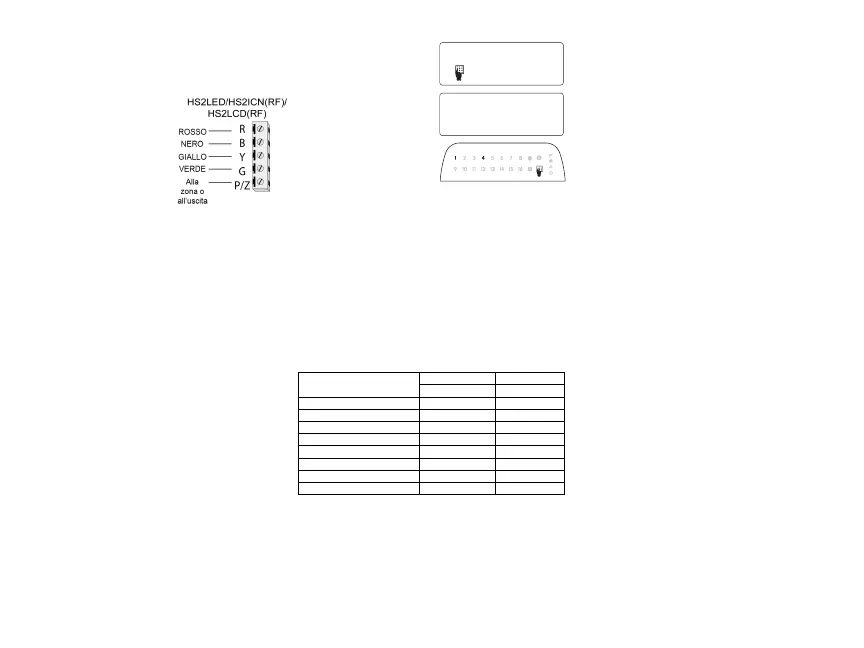

2. Collegare i quattro conduttori del
Corbus dalla centrale di controllo
(rosso, nero, giallo e verde) ai
morsetti della tastiera. Fare
riferimento al seguente diagramma:
Se programmato come ingresso, un dispositivo - come contatto
porta - può essere collegato al terminale ‘P/Z’ della tastiera.
Questo permette di eliminare la necessità di collegare il
dispositivo alla centrale di controllo. Per collegare la zona,
introdurre un conduttore dal dispositivo al morsetto “P/Z” e l’altro
conduttore dal dispositivo al morsetto B (nero). Per i dispositivi
alimentati da corrente, introdurre il conduttore rosso al morsetto R
(positivo) e il conduttore nero al morsetto B (negativo). Quando si
utilizza l'estremità della supervisione linea, collegare la zona in
base a una delle configurazioni descritte nel Manuale di
riferimento PowerSeries Neo.
NOTA: Questo dispositivo di inizializzazione collegato al
contatto di ingresso non sarà utilizzato per sistemi medici o
antincendio.
3. Se il morsetto “P/Z” è programmato come uscita, un piccolo
relè (come il modello DSC RM-1 o RM-2), un cicalino o un altro
dispositivo a corrente continua possono essere collegati tra la
tensione di alimentazione positiva e il morsetto ‘P/Z’ (il carico
massimo è di 50mA).
Applicazione di corrente elettrica
Una volta completato il collegamento di tutti cablaggi, dopo aver
fissato l’apparecchiatura alla struttura dell’edificio con almeno due
viti, applicare corrente elettrica alla centrale di controllo:
1. Collegare i conduttori della batteria alla batteria.
2. Collegare il trasformatore CA.
Per ulteriori informazioni sulle specifiche tecniche del pannello di
controllo, si veda il Manuale di riferimento PowerSeries Neo.
Programmare la tastiera
41
Toggle (X) <>
“Toggle name” Y/N
1. Premere [*][8][Codice
master].
2. Utilizzare i tasti [<][>] per
navigare tra i menu o saltare
direttamente a una sezione
specifica immettendo il numero
della sezione.
La programmazione consiste
nell'attivazione e disattivazione
delle opzioni in ogni sezione o
compilando i campi dati. Le
opzioni di commutazione sono
abilitate o disabilitate premendo
il numero corrispondente sulla tastiera. Ad esempio, per abilitare
le opzioni di commutazione 1 e 4, premere i tasti [1] e [4]. Tutte
le opzioni abilitate sono visualizzate (si veda il diagramma
seguente).
1. Per immettere dati, utilizzare i tasti [<][>] per selezionare un
carattere, quindi premere il pulsante della tastiera per il
numero/lettera.
2. Utilizzare i tasti [<][>], scorrere al carattere successivo e
ripetere la procedura. Per informazioni sull'immissione di dati
HEX, fare riferimento al Manuale di riferimento PowerSeries
Neo.
Programmazione della lingua
Immettere [000][000]. Immettere il numero a due cifre che
corrisponde alla lingua desiderata:
Tabella 2: Lingua
01 = Inglese
(impostazione predefinita)
10 = Tedesco 20 = Romeno
11 = Svedese 21 = Russo
02 = Spagnolo 12 = Norvegese 22 = Bulgaro
03 = Portoghese 13 = Danese 23 = Lettone
04 = Francese 14 = Ebraico 24 = Lituano
05 = Italiano 15 = Greco 25 = Ucraino
06 = Olandese 16 = Turco 26 = Slovacco
07 = Polacco 17 = FFU 27 = Serbo
08 = Ceco 18 = Croato 28 = Estone
09 = Finlandese 19 = Ungherese 29 = Sloveno
Registrazione della tastiera
Le tastiere possono essere registrate automaticamente o
manualmente. In entrambi i casi, il numero seriale del dispositivo
è usato come un identificatore.
NOTA: Se non ci sono tastiere registrate sul sistema, una volta
accesa, la tastiera visualizzerà il messaggio: Premere un tasto per
registrare. Altre tastiere possono essere quindi registrare, dalla
prima tastiera. Utilizzare una delle seguenti opzioni di
registrazione:
[902][000] Registrazione automatica
Quando questa modalità è selezionata, il numero di tastiere
attualmente registrati è visualizzato sulla tastiera.
1. Immettere [902][000] per iniziare la registrazione automatica di
nuove tastiere. Quando un dispositivo è registrato, la tastiera
visualizza il tipo di modello, il numero seriale e l’assegnazione
dello slot. Le tastiere sono assegnate allo slot successivo
disponibile.
[902][001] Registrazione manuale
Per registrare manualmente le singole tastiere:
1. Immettere [902][001] o utilizzare i tasti [<][>] e premere [*].
2. Quando richiesto, immettere il numero seriale della tastiera
che si trova sul retro del dispositivo.
3. Un tono di errore indica la ricezione di un numero seriale non
corretto. Quando registrata, il modello, il numero seriale e
l'assegnazione dello slot sono visualizzati. Le tastiere sono
registrate nello slot successivo disponibile per il dispositivo.
L'assegnazione dello slot può essere modificata usando i tasti [<]
[>].
4. Per cancellare la registrazione di un modulo, premere [#].
NOTA: Una volta che il numero massimo di dispositivi è stato
registrato, viene emesso un segnale acustico di errore ed è
visualizzato un messaggio di avviso.
[902][002] – Assegnazione slot modulo
(LED, LCD, ICON)
Questa sezione è utilizzata per modificare il numero di slot in cui
il modulo è registrato. Per cambiare il numero di slot:
1. Immettere [902][002] o utilizzare i tasti [<][>] e premere [*].
2. Immettere il numero di serie del modulo.
3. Quando richiesto, immettere il nuovo numero di slot a due
cifre. L'assegnazione di slot precedente è sostituita con quella
nuova. Un tono di errore suona se è immesso un numero di slot
non valido.
[902][003] – Assegnazione slot modulo
(solo tastiera LCD)
Come per [002], questa sezione è usata solo per modificare il
numero di slot di un modulo. Con questa opzione, tuttavia, il
numero seriale non è richiesto. Per cambiare il numero di slot:
1. Immettere [902][003] o utilizzare i tasti [<][>] e premere [*].
2. Utilizzare i tasti [<][>] per individuare il modulo quindi
premere [*] per selezionare.
3. Immettere il nuovo numero di slot a due cifre. L'assegnazione
di slot precedente è sostituita con quella nuova. Un tono di errore
suona se è immesso un numero di slot non valido.
[902][101] Deregistrazione della tastiera
1. Immettere [902][101] o utilizzare i tasti [<][>] e premere [*].
2. Usare i tasti [<][>] per scorrere alla tastiera specifica per
cancellare.
