Introduzione
Le tastiere HS2LED/HS2ICN(P)(RF)x/HS2LCD(RF)(P)x sono
compatibili con pannelli PowerSeries Neo HS2016/32/64,
HS2016-4* e HS2128. Le tastiere RF combinano un
ricetrasmettitore wireless con la rispettiva tastiera HS2.
*Modello senza certificazione UL/ULC.
Specifiche
l Intervallo di temperatura: da -10°C a 55°C (da 14°F a
131°F); per sistemi con conformità UL/ULC: da 0°C a
+49°C (da 32°F a 120°F)
l Umidità (MAX): 93% umidità relativa non condensata
l Grado di protezione dell’involucro in plastica: IP30, IK04
l Tensione: 13,8Vcc nominale (alimentazione fornita dalla
centrale di controllo)
l Connessione alla centrale di controllo tramite Corbus a 4 fili
l 1 ingresso zona configurabile o uscita PGM*
l Assorbimento di corrente HS2LED/HS2ICN(P)/HS2LCD(P)
/HS2ICNRF(P)/HS2LCDRF(P):55mA(min)/105mA(max)
l Sistema antimanomissione con montaggio a parete
l 5 tasti di funzione programmabili
l Pronto per l’inserimento (LED verde), Inserito (LED rosso),
anomalia (LED giallo), CA (LED verde)
l Dimensioni (L x L x P): 168mm x 122mm x 20 mm
l Peso: 260g
l Sensore bassa temperatura
l Frequenza: 433MHz (HS2ICNRF4/HS2LCDRF4)
l 868 MHz (HS2ICNRF8/HS2LCDRF8)
l 912-919MHz (HS2ICNRF9/HS2LCDRF9)
l Fino a 128 zone senza fili
Questa zona non deve essere programmata come “zona incendio” o
“zona 24 ore”.
NOTA: Le tastiere non contengono parti riparabili.
NOTA: Solo i modelli che funzionano nella banda 912-919MHz
hanno certificazione UL/ULC.
Dotazione
La tastiera viene fornita con i seguenti elementi in dotazione:
HS2LED/ICN(RF)/LCD(RF) HS2ICN(RF)P/LCD(RF)P
1 tastiera 1 tastiera
Quattro viti di montaggio Quattro viti di montaggio
2 resistori di fine linea 2 resistori di fine linea
Etichette della porta interna
della tastiera
Etichette della porta interna
della tastiera
1 interruttore antimanomissione 1 interruttore antimanomissione
Guida all’installazione Guida all’installazione
Tag di prossimità mini (MPT)
Tabella 1: Dispositivi compatibili
Rilevatore di fumo PG wireless PGx926UL
Rilevatore di fumo e calore PG wireless PGx916UL
Rilevatore CO PG wireless PGx913
Rilevatore di movimento PIR PG
wireless
PGx904(P)UL
Rilevatore di movimento PIR PG
wireless + telecamera
PGx934(P)UL
Rilevatore di movimento tenda PG
wireless
PGx924UL
Rilevatore di movimento a tecnologia
doppia PG wireless
PGx984(P)
Rilevatore di movimento a specchio PG
wireless
PGx974(P)UL
Rilevatore di movimento esterno PG
wireless
PGx994UL
Rilevatore rottura vetro PG wireless PGx912
Rilevatore d’urto PG wireless PGx935UL
Rilevatore di allagamento PG wireless PGx985UL
Rilevatore temperatura PG wireless
(interno)
PGx905UL
Sonda temperatura esterna (richiede
PGx905)
PGTEMP-PROBE
Chiave PG wireless PGx939UL
Chiave PG wireless PGx929UL
Chiave panico PG wireless PGx938UL
Chiave a due tasti PG wireless PGx949UL
Sirena interna PG wireless PGx901UL
Sirena esterna PG wireless PGx911UL
Ripetitore PG wireless PGx920UL
Contatto porta/finestra PG wireless PGx975UL
Contatto porta/finestra PG wireless con
AUX
PGx945UL
NOTA: In questo tabella, x nel numero del modello rappresenta la
frequenza operativa del dispositivo come segue: 9 (912-919 MHz),
8 (868 MHz), 4 (433 MHz).

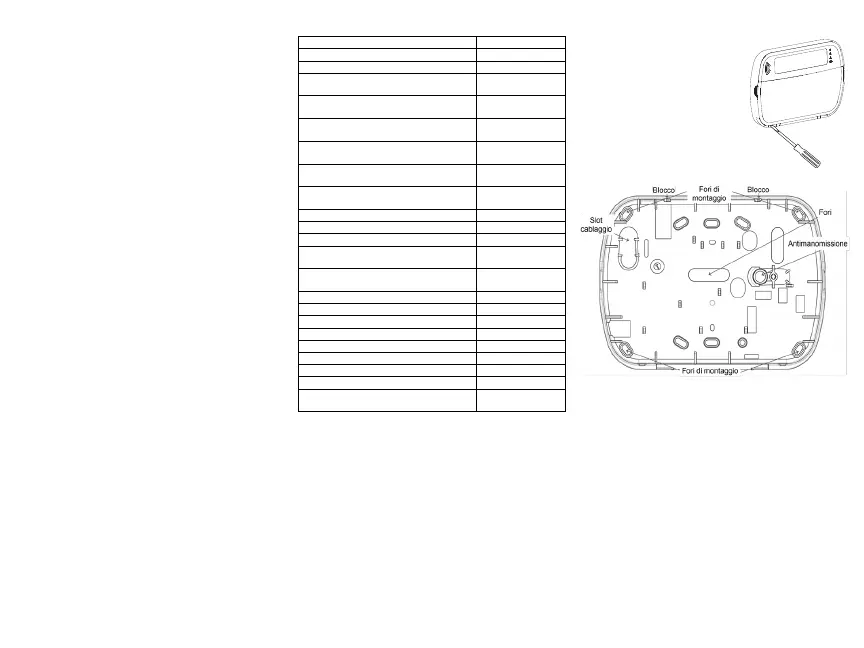

Montare la tastiera
Montare la tastiera dove è accessibile nei punti designati di
entrata e di uscita. Una volta selezionata una posizione asciutta e
sicura, effettuare i seguenti passaggi per il montaggio della
tastiera.
Disassemblaggio della
tastiera
Inserire la punta di un cacciavite piatto
nella fessura nella sezione in basso a
sinistra e destra della tastiera.
Delicatamente fare leva per aprire il
frontalino. C lo rimuoverà e consenti
l'accesso per il montaggio.
Montaggio e cablaggio
della tastiera
1. Fissare la tastiera alla parete utilizzando i fori di montaggio.
Impiegare tutte e 4 le viti fornite, a meno che il montaggio
avvenga su una scatola di connessione. Utilizzare gli ancoraggi di
plastica forniti se l’unità deve essere montata su cartongesso.
2. Se si utilizza un sistema di antimanomissione della tastiera,
assicurare che la piastra antimanomissione al muro con una vite.
NOTA: Per sistemi antirapina commerciali con certificazione
UL/ULC, l’uso dell’antimanomissione della tastiera è
obbligatorio.
3. Posare i cavi attraverso la guida per cavi o i fori incompleti.
Collegare il Corbus e il cablaggio PGM/Zona alla tastiera.
Inserire l’interruttore antimanomissione nel foro antimanomissione
sulla piastra posteriore.
4. Posizionare la tastiera nella piastra posteriore, assicurandosi
che il cavo sia spinto il più possibile nella parete. Instradare il
cavo all’interno della tastiera, assicurandosi che vengano evitati i
componenti. Chiudere con uno scatto il gruppo frontale,
assicurandosi che il cavo sottostante non eserciti alcuna pressione
sulla tastiera.
