Inleiding
De HS2LED/HS2ICN(P)(RF)x/HS2LCD(RF)(P)x Bedienpanelen
zijn compatibel met de PowerSeries Neo HS2016/32/64, HS2016-
4* en HS2128 panelen. De RF-bedienpanelen combineren een
draadloze transceiver met een bijbehoren HS2-bedienpaneel.
*Model niet UL/ULC vermeld.
Specificaties
l Temperatuursbereik: -10°C tot +55°C (14°F tot 131°F)
l Luchtvochtigheid (MAX): 93%R.H. niet-condenserend
l Beschermingsgraad plastic behuizing: IP30, IK04
l Nominale spanning: 13,8V dc nominaal (stroom geleverd
door compatibel bedienpaneel)
l Aansluiting op het bedienpaneel via 4-draads Corbus
l 1 configureerbare zone-ingang of PGM-uitgang *
l HS2LED/ HS2ICN (P) /HS2LCD (P) /HS2ICNRF (P)
/HS2LCDRF(P) Stroomverbruik:55mA(min.)/105mA(max)
l Muur-sabotagebeveiliging
l 5 programmeerbare functietoetsen
l Gereed (groene LED), Inschakeling (rode LED), Probleem
(gele LED), Wisselstroom (groene LED)
l Dimensies (L x B x D): 168mm x 122mm x 20 mm
l Gewicht: 260g
l Lage temperatuur-sensor
l Frequentie: 433 MHz (HS2ICNRF4/HS2LCDRF4)
l 868MHz (HS2ICNRF8/HS2LCDRF8)
l 912-919MHz (HS2ICNRF9/HS2LCDRF9)
l Tot 128 draadloze zones
Zone mag niet worden geprogrammeerd als brandtype of 24-uur-
type.
OPMERKING: Bedienpanelen bevatten geen onderdelen die onder-
houden moeten worden.
OPMERKING: Alleen modellen die de band 912-919MHz gebrui-
ken zijn UL/ULC-geregistreerd.
Uitpakken
Het bedienpaneel pakket omvat het volgende:
HS2LED/ICN(RF)/LCD(RF) HS2IC(RF)P/LCD(RF)P
1 bedienpaneel 1 bedienpaneel
4 bevestigingsschoeven 4 bevestigingsschoeven
2 End-of-Line weerstanden 2 End-of-Line weerstanden
Labels binnenzijde deur bedien-
paneel
Labels binnenzijde deur bedien-
paneel
1 sabotageschakelaar 1 sabotageschakelaar
Instructies voor installatie Instructies voor installatie
Mini (proximity) tag (MPT)
Tabel 1: Compatibele apparaten
Draadloze PG rookmelder PGx926UL
Draadloze PG rook- en hittedetector PGx916UL
Draadloze PG CO-detector PGx913
Draadloze PG PIR bewegingsdetector PGx904(P)UL
Draadloze PG PIR + came-
rabewegingsdetector
PGx934(P)UL
Draadloze PG gordijnbewegingsmelder PGx924UL
Draadloze PG dual tech bewegingsdetector PGx984(P)
Draadloze PG spiegelbewegingsmelder PGx974(P)UL
Draadloze PG buitenbewegingsmelder PGx994UL
Draadloze PG glasbreukmelder PGx912
Draadloze PG schokdetector PGx935UL
Draadloze PG overstromingsdetector PGx985UL
Draadloze PG temperatuur detector (bin-
nenshuis)
PGx905UL
Buitentemperatuursensor (vereist PGx905) PGTEMP-PROBE
Draadloze PG sleutel PGx939UL
Draadloze PG sleutel PGx929UL
Draadloze PG paniektoets PGx938UL
Draadloze PG 2-knops afstandsbediening PGx949UL
Draadloze PG binnensirene PGx901UL
Draadloze PG buitensirene PGx911UL
Draadloze PG repeater PGx920UL
Draadloos PG deur/raamcontact PGx975UL
Draadloos PG deur/raamcontact met AUX PGx945UL
OPMERKING: In deze grafiek, geeft de x in het modelnummer de
werkfrequentie van het apparaat als volgt weer: 9 (912-919 MHz),
8 (868 MHz), 4 (433 MHz).
Monteer het bedienpaneel
Bevestig het bedienpaneel op een plaats waar het toegankelijk is
vanaf locaties die aangewezen zijn als ingang en uitgang. Door-
loop de volgende stappen om het bedienpaneel te monteren nadat
een droge en veilige locatie is geselecteerd.
Het bedienpaneel openen

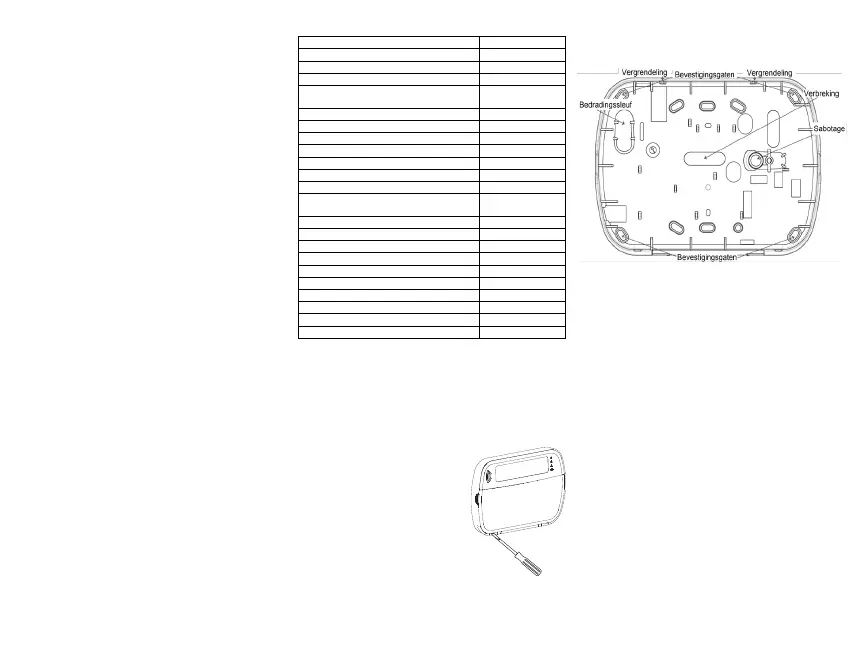

Steek de punt van een platte schroe-
vendraaier in de openingen aan de onder-
kant links en rechts van het
bedienpaneel.
Wrik de voorplaat voorzichtig open. Dit
verwijdert de voorplaat en maakt toe-
gang voor de montage mogelijk.
Het bedienpaneel bevestigen en de bedra-
ding aansluiten
1. Maak het bedienpaneel aan de muur vast door middel van de
montage gaatjes. Gebruik alle 4 bijgeleverde schroeven, tenzij u
het toestel monteert op een enkele wandcontactdoos. Gebruik de
meegeleverde plastic pluggen als het apparaat op gipsplaat wordt
gemonteerd.
2. Beveilig de sabotageplaat aan de muur met een schroef wan-
neer u de sabotagebeveiliging voor het bedienpaneel gebruikt.
3. Leid de kabel door de groef of de uitsparingen. Sluit de Corbus-
en PGM-/zonebekabeling aan op het bedienpaneel. Breng de sabo-
tageschakelaar aan in het daarvoor voorziene gaatje op de ach-
terplaat.
4. Bevestig het bedienpaneel op de achterplaat, zorg ervoor dat de
kabel zo ver als mogelijk in de wand is geduwd. Leid de kabel bin-
nen in het bedienpaneel, zorg ervoor dat de hogere componenten
niet worden aangeraakt. Klap het frontplaatje dicht, zorg ervoor dat
de kabel onderaan geen druk uitoefent op het bedienpaneel.
OPMERKING: Als u merkt dat er druk wordt uitgeoefend tussen
het frontplaatje en de bedrading, doe dan het bedienpaneel opnieuw
open, herleid de kabel en sluit opnieuw. Herhaal deze stappen tot
het bedienpaneel juist sluit.
