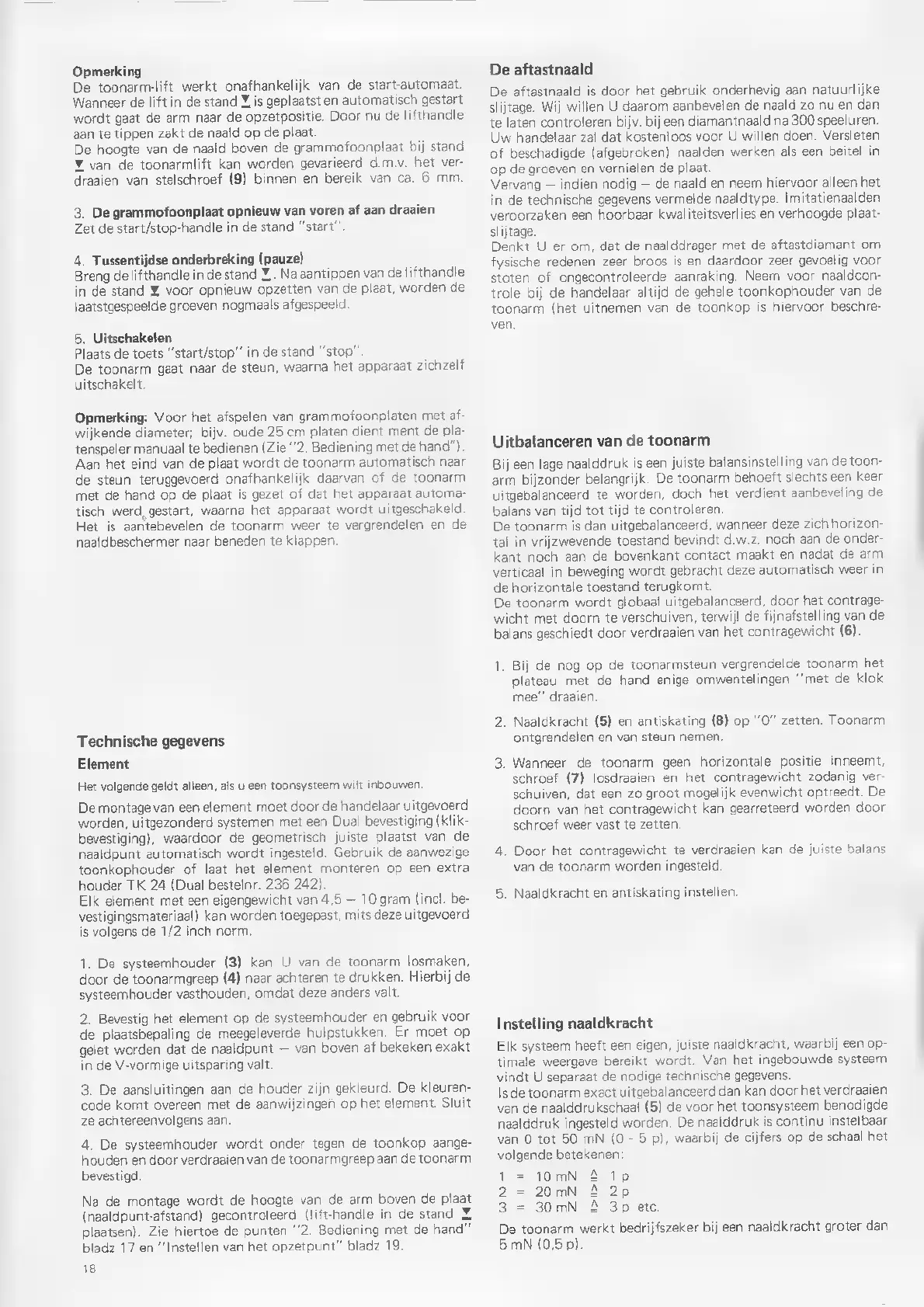

Opmerking
De
toonarm-lift
werkt
onafhankelijk
van
de
start-automaat.
Wanneer
de
lift
in
de
stand
Y
is
geplaatst
en
automatisch
gestart
wordt
gaat
de
arm
naar
de
opzetpositie.
Door
nu
de
lifthandle
aan
te
tippen
zakt
de
naald
op
de
plaat.
De
hoogte
van
de
naald
boven
de
grammofoonplaat
bij
stand
Y
van
de
toonarmlift
kan
worden
gevarieerd
d.m.v.
het
ver-
draaien
van
stelschroef
(9)
binnen
en
bereik
van
ca.
6
mm.
3.
De
grammofoonplaat
opnieuw
van
voren
af
aan
draaien
Zet
de
start/stop-handle
in
de
stand
“start”
4. Tussentijdse onderbreking (pauze)
Breng
de
lifthandle
in
de
stand
Y
.
Naaantippen
van
de
lifthandle
in
de
stand
Y
voor
opnieuw
opzetten
van
de
plaat,
worden
de
laatstgespeelde
groeven
nogmaals
afgespeeld.
5. Uitschakelen
Plaats
de
toets
‘start/stop’
in
de
stand
"stop"
De
toonarm
gaat
naar
de
steun,
waarna
het
apparaat
zichzelf
uitschakelt.
Opmerking:
Voor
het
afspelen
van
grammofoonplaten
met
af-
wijkende
diameter;
bijv.
oude
25
cm
platen
dient
ment
de
pla-
tenspeler
manuaal
te
bedienen
(Zie
"2.
Bediening
met
de
hand”).
Aan
het
eind
van
de
plaat
wordt
de
toonarm
automatisch
naar
de
steun
teruggevoerd
onafhankelijk
daarvan
of
de
toonarm
met
de
hand
op
de
plaat
is
gezet
of
dat
het
apparaat
automa-
tisch
werd,
gestart,
waarna
het
apparaat
wordt
uitgeschakeld.
Het
is
aantebevelen
de
toonarm
weer
te
vergrendelen
en
de
naaldbeschermer
naar
beneden
te
klappen.
Technische gegevens
Element
Het volgende geldt alleen, als u een toonsysteem wilt inbouwen.
De montage van een element moet door de handelaar uitgevoerd
worden, uitgezonderd systemen met een Dual bevestiging (klik-
bevestiging),
waardoor
de
geometrisch
juiste
plaatst
van
de
naaldpunt automatisch wordt ingesteld. Gebruik de aanwezige
toonkophouder of laat het element monteren op een extra
houder TK 24 (Dual bestelnr. 236 242)
Elk
element
met
een
eigengewicht
van
4,5
—
10
gram
(incl.
be-
vestigingsmateriaal)
kan
worden
toegepast,
mits
deze
uitgevoerd
is
volgens
de
1/2
inch
norm.
1. De systeemhouder (3) kan U van de toonarm losmaken,
door
de
toonarmgreep
(4)
naar
achteren
te
drukken.
Hierbij
de
systeemhouder vasthouden, omdat deze anders valt
2.
Bevestig
het
element
op
de
systeemhouder
en
gebruik
voor
de
plaatsbepaling
de
meegeleverde
hulpstukken.
Er
moet
op
gelet
worden
dat
de
naaldpunt
—
van
boven
af
bekeken
exakt
in
de
V-vormige
uitsparing
valt.
3.
De
aansluitingen
aan
de
houder
zijn
gekleurd.
De
kleuren-
code
komt
overeen
met
de
aanwijzingen
op
het
element.
Sluit
ze
achtereenvolgens
aan.
4.
De
systeemhouder
wordt
onder
tegen
de
toonkop
aange-
houden
en
door
verdraaien
van
de
toonarmgreep
aan
de
toonarm
bevestigd.
Na
de
montage
wordt
de
hoogte
van
de
arm
boven
de
plaat
(naaldpunt-afstand)
gecontroleerd
(lift-handle
in
de
stand
Y
plaatsen).
Zie
hiertoe
de
punten
"2.
Bediening
met
de
hand”
bladz
17
en
‘Instellen
van
het
opzetpunt”
bladz
19.
18
De aftastnaald
De
aftastnaald
is
door
het
gebruik
onderhevig
aan
natuurlijke.
slijtage.
Wij
willen
U
daarom
aanbevelen
de
naald
zo
nu
en
dan
te
laten
controleren
bijv.
bij
een
diamantnaald
na
300
speeluren.
Uw
handelaar
zal
dat
kostenloos
voor
U
willen
doen.
Versleten
of
beschadigde
(afgebroken)
naalden
werken
als
een
beitel
in
op
de groeven
en
vernielen
de plaat.
Vervang — indien nodig — de naald en neem hiervoor alleen het
in de technische gegevens vermelde naaldtype. Imitatienaalden
veroorzaken
een
hoorbaar
kwaliteitsverlies
en
verhoogde
plaat-
slijtage.
Denkt U er om, dat de naalddrager met de aftastdiamant om
fysische redenen zeer broos is en daardoor zeer gevoelig voor
stoten of ongecontroleerde aanraking. Neem voor naaldcon-
trole
bij
de
handelaar
altijd
de
gehele
toonkophouder
van
de
toonarm (het uitnemen van de toonkop is hiervoor beschre-
ven
Uitbalanceren van de toonarm
Bij
een
lage
naalddruk
is
een
juiste
balansinstelling
van
de
toon-
arm
bijzonder
belangrijk.
De
toonarm
behoeft
slechts
een
keer
uitgebalanceerd
te
worden,
doch
het
verdient
aanbeveling
de
balans
van
tijd
tot
tijd
te
controleren
De
toonarm
is
dan
uitgebalanceerd,
wanneer
deze
zich
horizon-
tal
in
vrijzwevende
toestand
bevindt
d.w.z.
noch
aan
de
onder-
kant
noch
aan
de
bovenkant
contact
maakt
en
nadat
de
arm
verticaal
in
beweging
wordt
gebracht
deze
automatisch
weer
in
de
horizontale
toestand
terugkomt.
De
toonarm
wordt
globaal
uitgebalanceerd,
door
het
contrage-
wicht
met
doorn
te
verschuiven,
terwijl
de
fijnafstelling
van
de
balans
geschiedt
door
verdraaien
van
het
contragewicht
(6).
1.
Bij
de
nog
op
de
toonarmsteun
vergrendelde
toonarm
het
plateau
met
de
hand
enige
omwentelingen
"met
de
klok
mee!’
draaien.
2. Naaldkracht (5) en antiskating (8) op "0" zetten. Toonarm
ontgrendelen en van steun nemen.
3. Wanneer de toonarm geen horizontale positie inneemt,
schroef (7) losdraaien en het contragewicht zodanig ver-
schuiven, dat een zo groot mogelijk evenwicht optreedt. De
doorn van het contragewicht kan gearreteerd worden door
schroef weer vast te zetten.
4.
Door
het
contragewicht
te
verdraaien
kan
de
juiste
balans
van
de toonarm
worden
ingesteld.
5. Naaldkracht en antiskating instellen.
Instelling naaldkracht
Elk
systeem
heeft
een
eigen,
juiste
naaldkracht,
waarbij
een
op-
timale
weergave
bereikt
wordt.
Van
het
ingebouwde
systeem
vindt
U
separaat
de
nodige
technische
gegevens.
Is
de
toonarm
exact
uitgebalanceerd
dan
kan
door
het
verdraaien
van
de
naalddrukschaal
(5)
de
voor
het
toonsysteem
benodigde
naalddruk
ingesteld
worden.
De
naalddruk
is
continu
instelbaar
van
0
tot
50
mN
(0
-
5
p),
waarbij
de
cijfers
op
de
schaal
het
volgende
betekenen:
1 = 10mN 4 1p
2 20 mN 2 2p
3 30mN 2 3p etc.
De
toonarm
werkt
bedrijfszeker
bij
een
naaldkracht
groter
dan
5
mN
(0,5
p).
