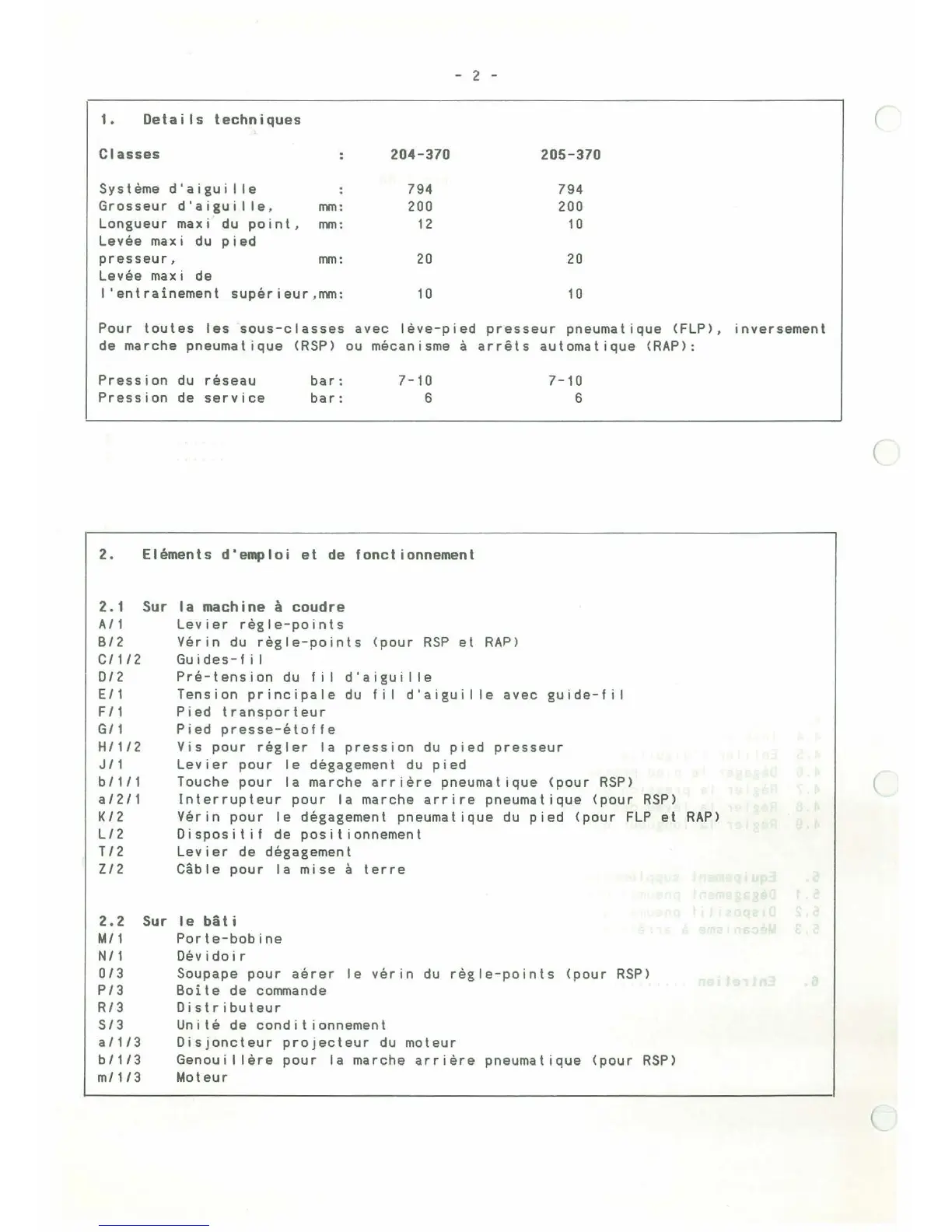

- 2 -
1.
Details techniques
Classes
204-370
205-370
Système d'aigui 1 le
794
200
12
794
200
10
Grosseur d'aigui 1 le, mm:
Longueur maxi du point, mm:
Levée maxi du pied
presseur, mm:
20 20
Levée maxi de
1 'entraînement supérieur,mm:
1 0 10
Pour toutes les sous-classes avec lève-pied presseur pneumatique <FLP), inversement
de marche pneumatique <RSP> ou mécanisme à arrêts automatique <RAP):
Pression du réseau
Pression de service
bar:
bar:
7-10
6
7-10
6
2. Eléments d'emploi et de fonctionnement
2. 1 Sur
A/1
B/2
c /1/2
D/2
E /1
F/1
G/1
H/1/2
J/1
b /1/1
a/2/1
K/2
L/2
T/2
Z/2
2.2
Sur
M/1
N /1
0/3
P/3
R/3
S/3
a /1/3
b/1/3
m/1/3
la machine à coudre
Levier règle-points
Vérin du règle-points <pour RSP et RAP>
Guides-fil
Pré-tension du fi 1 d'aigui lie
Tension principale du fi 1 d'aigui lie avec guide-fi 1
Pied transporteur
Pied presse-étoffe
Vis pour régler la pression du pied presseur
Levier pour le dégagement du pied
Touche pour la marche arrière pneumatique <pour RSP>
Interrupteur pour la marche arrire pneumatique <pour RSP>
Vérin pour le dégagement pneumatique du pied <pour FLP et RAP)
Dispositif de positionnement
Levier de dégagement
Câble pour la mise à terre
le bâti
Porte-bobine
Dévidoir
Soupape pour aérer le vérin du règle-points <pour RSP>
Boite de commande
Distributeur
Unité de conditionnement
Disjoncteur projecteur du moteur
Genoui 1 Ière pour la marche arrière pneumatique <pour RSP>
Moteur
(
(
(
(
