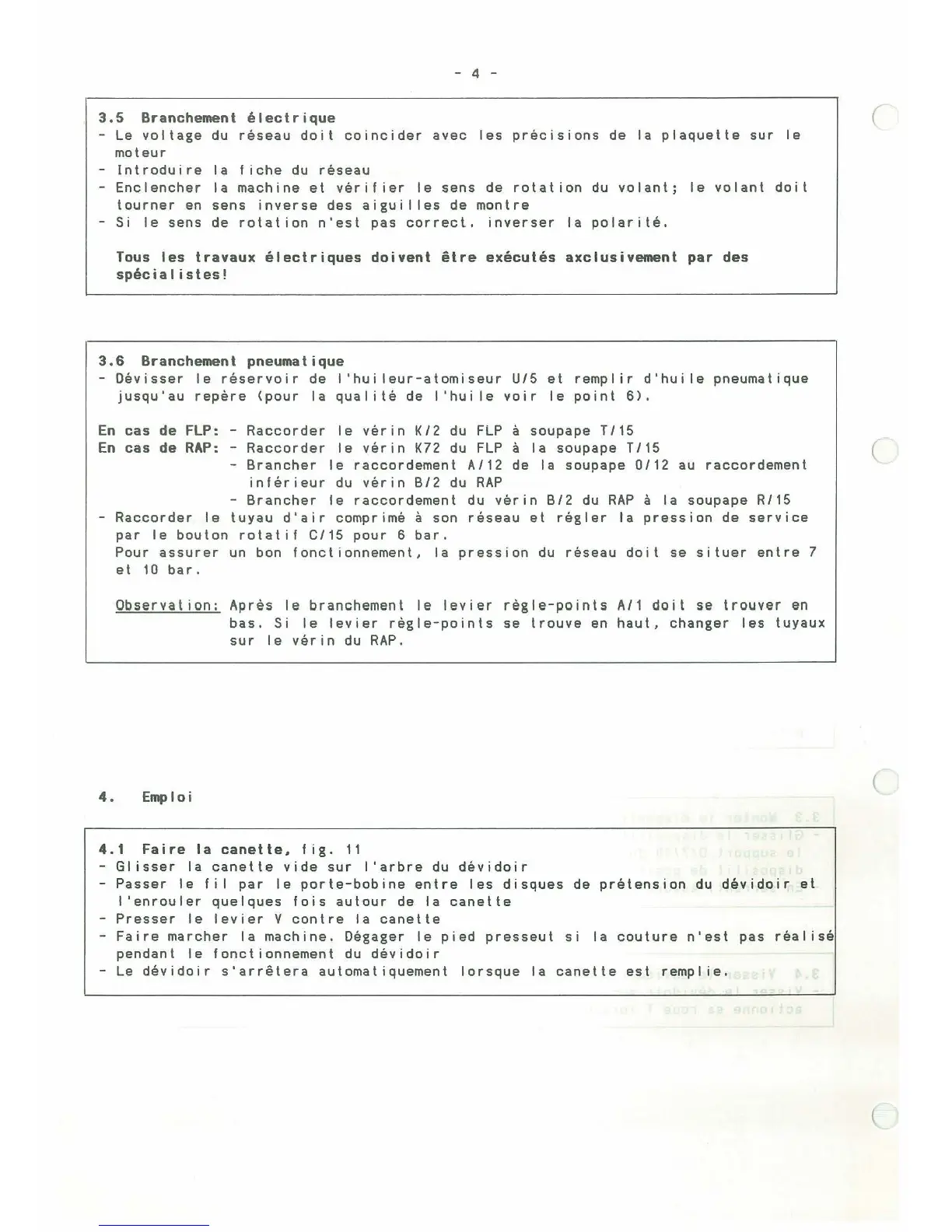

- 4 -
3.5 Branchement électrique
Le voltage du réseau doit coïncider avec les précisions de la plaquette sur le
moteur
- Introduire la fiche du réseau
-Enclencher la machine et vérifier le sens de rotation du volant; le volant doit
tourner en sens inverse des aigui 1 les de montre
-Si le sens de rotation n'est pas correct. inverser la polarité.
Tous les travaux électriques doivent être exécutés axclusivement par des
spécialistes!
3.6 Branchement pneumatique
-Dévisser le réservoir de 1 'hui leur-atomiseur U/5 et remplir d'hui le pneumatique
jusqu'au repère <pour la qualité de l'huile voir le point 6>.
(
En cas de FLP: - Raccorder le vérin K/2 du FLP à soupape T/15
En cas de RAP: -Raccorder le vérin K72 du FLP à la soupape T/15 (
-
Brancher le raccordement A/12 de la soupape 0/12 au raccordement
inférieur du vérin B/2 du RAP
-Brancher le raccordement du vérin B/2 du RAP à la soupape R/15
-Raccorder le tuyau d'air comprimé à son réseau et régler la pression de service
4.
par le bouton rotatif C/15 pour 6 bar .
Pour assurer un bon fonctionnement, la pression du réseau doit se situer entre 7
et 10 bar .
Observation : Après le branchement le levier règle-points A/1 doit se trouver en
bas. Si le levier règle-points se trouve en haut, changer les tuyaux
sur le vérin du RAP .
Emploi
4.1 Faire la canette, fig . 11
-Gl i sser la canette vide sur l' arbre du dévido i r
-Passer le fi 1 par le porte-bobine entre l es disques de prétension du dévidoir et
1 'enrouler quelques fois autour de la canette
- Presser le levier V contre la canette
Faire marcher la machine. Dégager le pied presseut si la couture n'est pas réalisé
pendant 1 e f onet i onnemen t du dévidoir
- Le dévidoir s'arrêtera automatiquement lorsque la canette est remplie .
(
(
