29

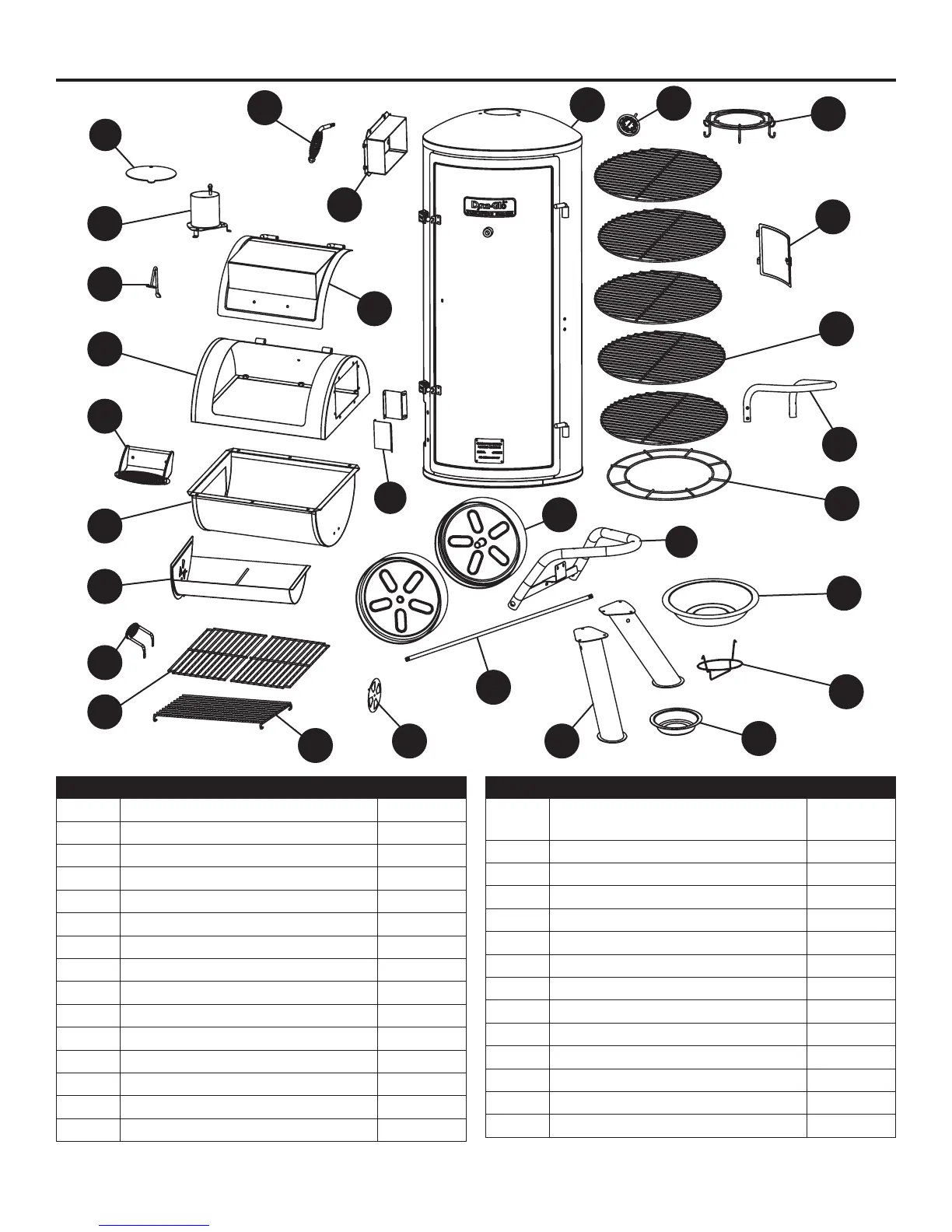

CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
A Bâti du fumoir 1
B Jauge de température avec écrou 1
C Crochets à saucisses 1
D Porte d’accès latérale 1
E Grille de cuisson – bâti du fumoir 5
F Poignée latérale – bâti du fumoir 1
G Support du réservoir d’eau 1
H Roue – gauche/droite 2
I Assemblage du pied gauche 1
J Réservoir d’eau 1
K Support du récupérateur de graisse 1
L Récupérateur de graisse 1
M Pied droit – avant/arrière 2
N Axe de roue 1
O Registre du foyer décalé 1
PIÈCE DESCRIPTION QUANTITÉ
P Support de raccordement
du foyer décalé
2
Q Grille à charbon 1
R Grille de cuisson – foyer décalé 2
S Poignée latérale – tiroir d’accès 1
T Tiroir d’accès 1
U Section inférieure du foyer décalé 1
V
Poignée du couvercle du foyer décalé
1
W Section supérieure du foyer décalé 1
X Couvercle du foyer décalé 1
Y
Support du couvercle du foyer décalé
1
Z Cheminée 1
A1 Clapet d’aération de la cheminée 1
B1 Assemblage de la poignée 1
C1 Raccordement du foyer décalé 1
A
A
C
E
N
B
D
M
R
H
P
L
O
Q
F
G
J
I
K
S
A
T
V
X
U
W
C1
B1
Y
Z
A1
