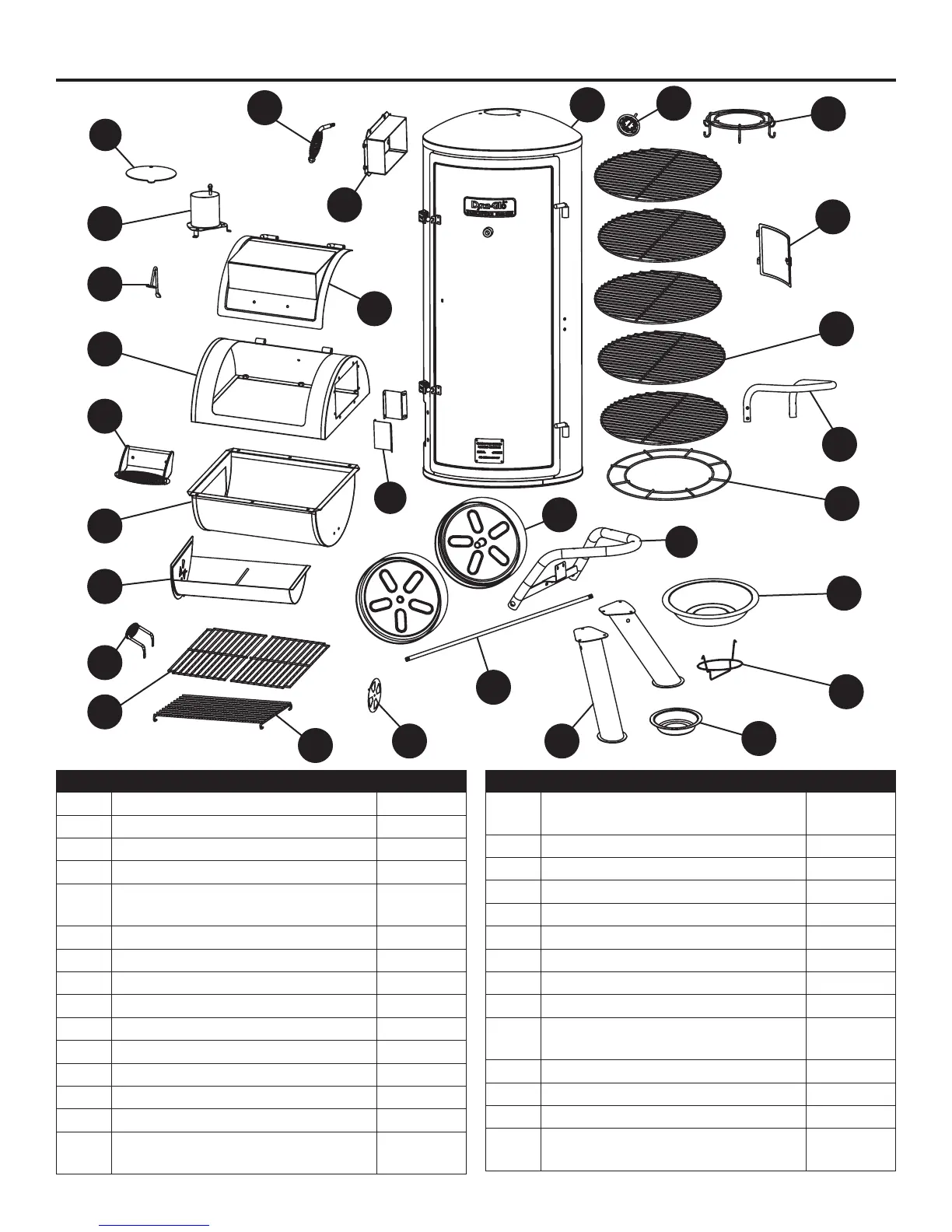

CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Estructura del ahumador 1
B Indicador de temperatura con tuerca 1
C Ganchos para salchichas 1
D Puerta de acceso lateral 1
E Rejilla para cocinar - estructura del
ahumador
5
F Manija lateral - estructura del ahumador 1
G Soporte del contenedor de agua 1
H Rueda - izquierda/derecha 2
I Conjunto de patas izquierdas 1
J Contenedor de agua 1
K Soporte de la grasera 1
L Grasera 1
M Pata derecha: frontal/trasera 2
N Eje de las ruedas 1
O Plato regulador de tiro del conjunto
lateral
1
A
A
C
E
N
B
D
M
R
H
P
L
O
Q
F
G
J
I
K
S
A
T
V
X
U
W
C1
B1
Y
Z
A1
PIEZA DESCRIPCIÓN CANTIDAD
P Abrazadera de acoplamiento del
conjunto lateral
2
Q Rejilla para carbón 1
R Rejilla para cocinar - conjunto lateral 2
S Manija lateral - bandeja de acceso 1
T Bandeja de acceso 1
U Sección inferior del conjunto lateral 1
V Manija de la tapa del conjunto lateral 1
W Sección superior del conjunto lateral 1
X Tapa del conjunto lateral 1
Y Abrazadera de la tapa del conjunto
lateral
1
Z Chimenea 1
A1 Regulador de tiro de la chimenea 1
B1 Conjunto de la manija de la puerta 1
C1 Acoplamiento de la cámara de
combustión del conjunto lateral
1
