INSTRUCCIONES DE ENSAMBLAJE
PRECAUCIÓN: esta unidad es PESADA. No
intente colocar la unidad en posición vertical
sin ayuda.

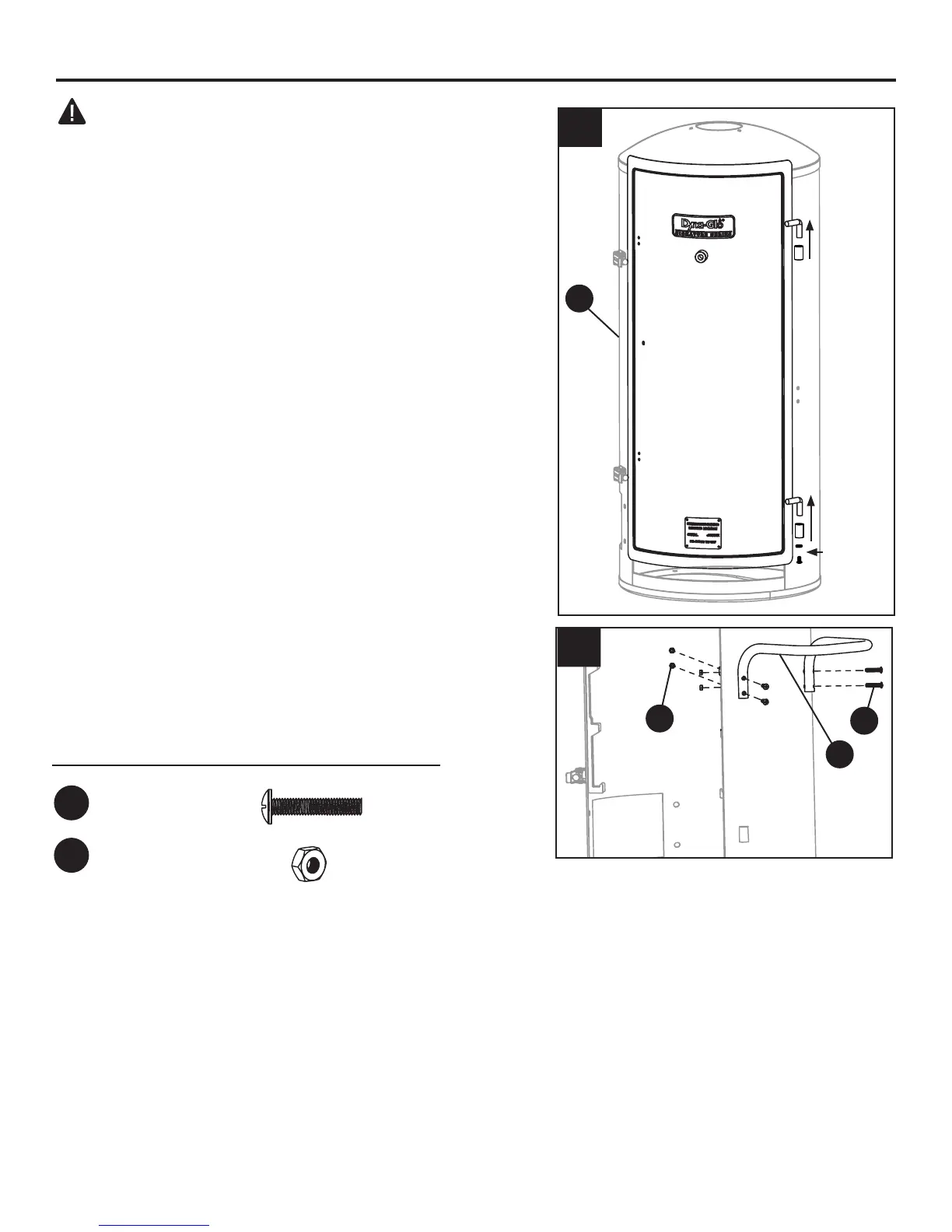

1. Quite el perno y la arandela preinstalados de la
bisagra inferior de la puerta de la estructura del
ahumador (A). Destrabe la puerta del ahumador
y tire hacia arriba para sacarla de las bisagras
de la estructura del ahumador (A).
2. Instale la manija lateral (F) utilizando cuatro
pernos M6 × 30 (AA) y cuatro tuercas M6 (DD).
Herramientas y tornillería utilizadas
AA
Perno
M6 × 30 mm
× 4
1
2
F
DD
A
AA
Perno y
arandela
preinstalados
DD
Tuerca M6
× 4
