41

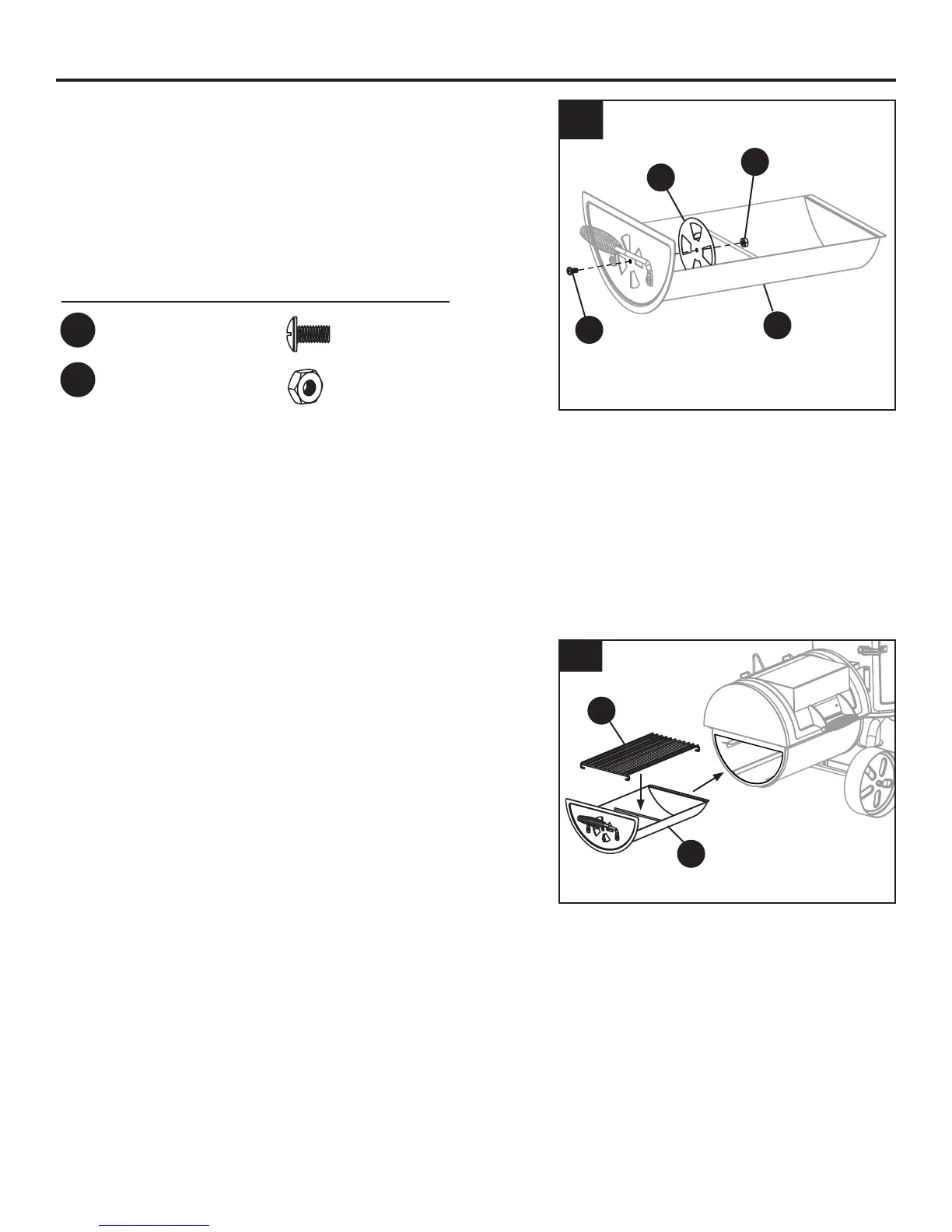

INSTRUCTIONS D’ASSEMBLAGE
21. Fixez le registre du foyer décalé (O) au tiroir
d’accès (T) à l’aide d’un (1) boulon M6 x 12 mm
(BB) et d’un (1) écrou de blocage M6 (FF).
22. Placez la grille à charbon (Q) dans le tiroir
d’accès (T) et glissez ce dernier dans la
chambre de combustion du foyer décalé.
22
O
T
21
Q
Matériel utilisé
BB
Boulon
M6 x 12 mm
x 1
FF
Écrou de
blocage M6
x 1
FF
BB
T
