66
INSTRUCCIONES DE ENSAMBLAJE

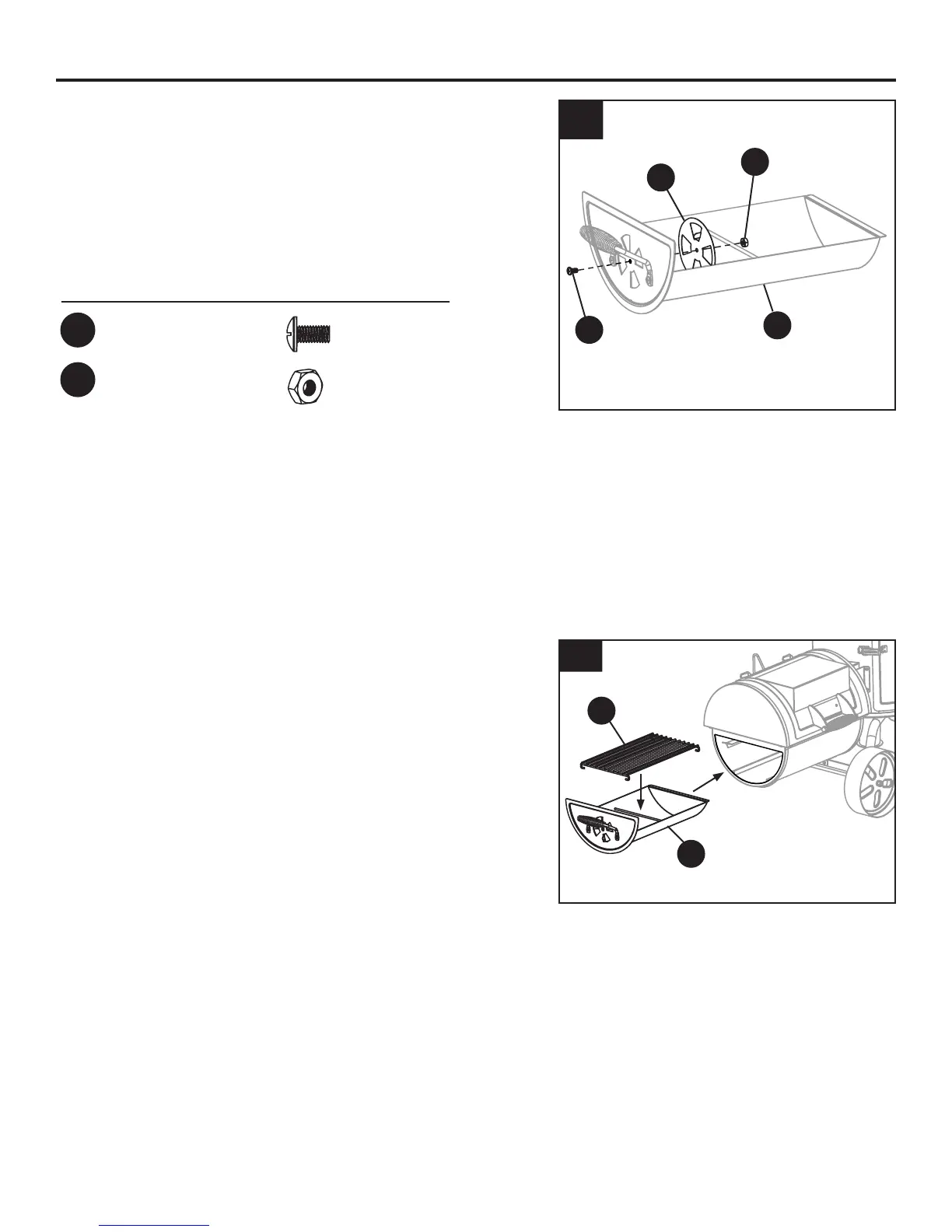

21. Fije el plato regulador de tiro del conjunto lateral
(O) a la bandeja de acceso (T) utilizando un
perno M6 × 12 (BB) y una contratuerca M6 (FF).
22. Coloque la rejilla para carbón (Q) dentro de
la bandeja de acceso (T) y deslice la bandeja
hacia el interior de la caja de combustión del
conjunto lateral.
22
O
T
21
Q
Herramientas y tornillería utilizadas
BB
Perno
M6 × 12 mm
× 1
FF
Contratuerca
M6
× 1
FF
BB
T
