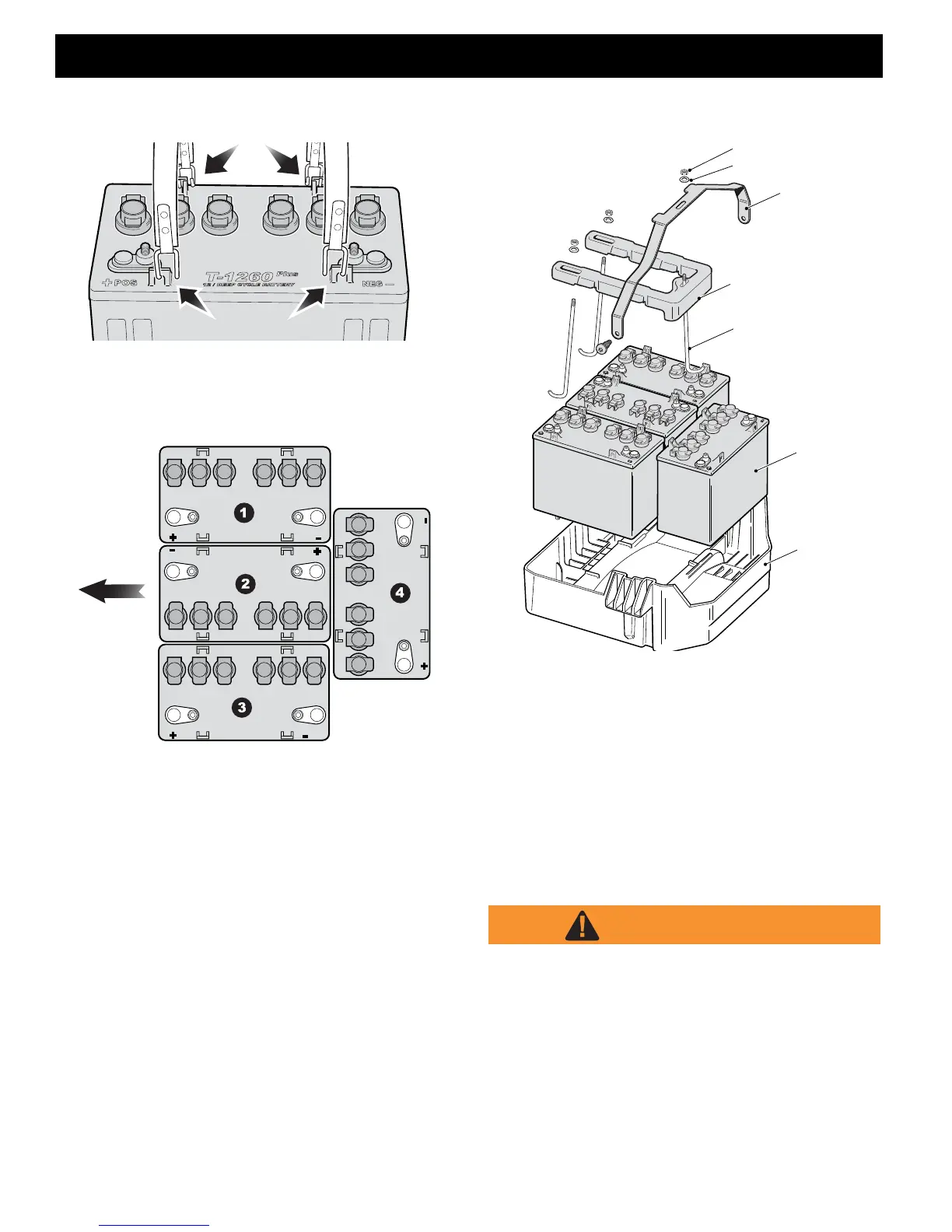

Fig. 24 Retiro de las baterías
9. Instale las baterías utilizando el dispositivo de levante portá-
til, empezando por la batería que se ubica en la parte tra-
sera de la bandeja (4). Asegurarse de colocar la batería
como se ilustra.
Fig. 25 Colocación y orientación de las baterías
10. Con los pernos en J en el sujetador y fijados en su lugar por
las tuercas hexagonales en el extremo roscado, cuidadosa-
mente colocar el sujetador y la tira sujetadora de las bate-
rías, pasando los pernos en J entre las baterías (puede ser
necesario inclinar las baterías levemente) y en las ranuras
de la bandeja de las baterías. Apretar las tuercas hexagona-
les en los pernos en J asegurándose que los pernos en J
estén bien enganchados en la bandeja. Apretar las tuercas
hexagonales a un par de 62 - 80 lb-pulg (7 - 9 Nm).
11. Instalar los dos tornillos Torx en los extremos de la tira suje-
tadora de las baterías y en los agujeros del chasis del ve-
hículo, y apretarlos a un par de 80 - 97 lb-pulg (9 - 11 Nm).
Fig. 26 Componentes de batería
12. Inspeccionar todos los cables y bornes de batería, y limpiar
cualquier corrosión de los bornes con una solución de bicar-
bonato de soda y agua, empleando un cepillo de alambre
para eliminar completamente la corrosión si se requiere.
13. Cuidadosamente conectar los cables en los bornes de bate-
ría como se ilustra (ref. Fig. 27). Asegurarse de conectar el
cable negativo (-) principal, BL-, del controlador al último.
14. Apretar toda la tornillería de los bornes a un par de 62 -
80 lb-pulg (7 - 9 Nm).
15. Proteger los bornes de las baterías y de los cables de las
baterías con un revestimiento protector a la venta en el mer-
cado.
Para impedir la explosión de la batería que podría resul-
tar en lesiones graves o la muerte, se debe tener sumo
cuidado con el envase de aerosol del protector de bor-
nes de batería. Aislar el envase metálico para impedir el
contacto directo del metal con los bornes de la batería
lo que podría resultar en una explosión.
Hex Nut
Washer
Battery Hold Down
Battery Strap
J-bolt
Battery
Battery
Tray
Tuerca hexagonal
Arandela
Tira sujetadora
de baterías
Sujetador de batería
Perno en J
Batería
Bandeja de
batería
