Echo EGi-1200

34

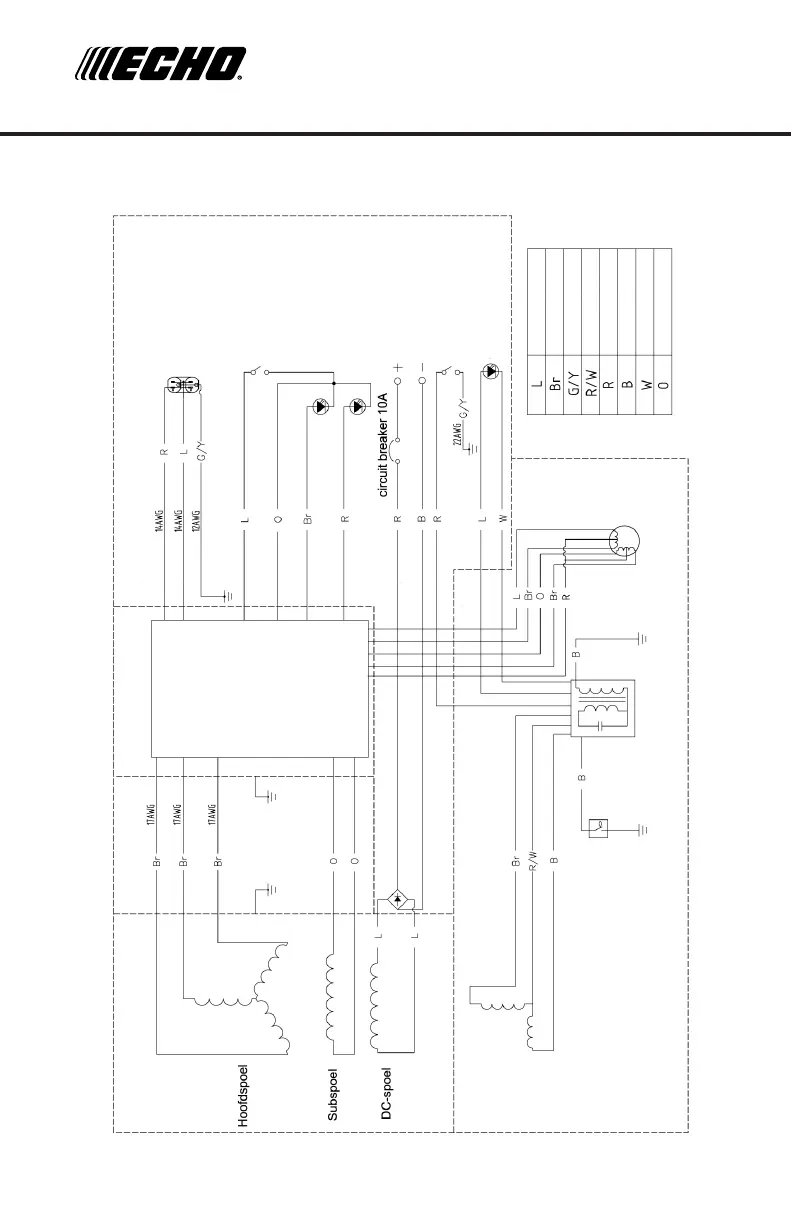

12. SCHÉMA DE CÂBLAGE
DIAGRAMME DE CÂBLAGE
Prise de courant alternatif
Bloc générateur
Bobine d’allumage charge
Redresseur KBPC2510
Bloc inverseur
Onduleur
Capteur d’huile
Allumage Bougie d’allumage Moteur pas à pas
BLOC MOTEUR
Panneau de contrôle
Commutateur ESC
Lumière pilote AC
Indicateur de surcharge
Prise DC
Interrupteur d’extinction Voyant d’alarme d’huile
Blue Borwn
Green / Yellow
Red / White
Red
Black
White Orange
