pag.33
LB 381 BLU 500 -1400 PR / MD C
REGLAGE DU PRESSOSTAT GAZ DE MINIMUM
Dévisser les vis I et L et enlever le couvercle M. - Positionner le régulateur N à un valeur équivalent au 60% de la pres-
sion nominale d’alimentation du gaz(par ex.: pour gaz nat. avec pression nom. de 20 mbar, positionner le
régulateur à une valeur de 12 mbar; pour G.L.P. avec pression nom. G30/G31 30/37 mbar, positionner le
régulateur à 18 mbar). - Remonter le couvercle M et visser les vis I et L.
REGULATION DU PRESSOSTAT AIR
Dévisser les vis A et B et enlever le couvercle. Réguler le pressostat air au minimum en tour-
nant le régulateur D en position 1. Démarrer le brûleur en 1e allure et effectuer une analy-
se de la combustion. A l’aide d’un petit carton obstruer progressivement le conduit d’aspi-
ration de l’air jusqu’à obtenir une augmentation de CO
2
de 0,5÷0,8% ou bien, si l’on
dispose d’un manomètre connecté à la prise de pression E, jusqu’à obtenir une chute de pression
de 1 mbar (10 mm C.E.). Augmenter progressivement la valeur de la régulation du pressostat
jusqu’à obtenir l’arrêt en sécurité du brûleur. Enlever l’obstruction du conduit, visser le cou-
vercle C et démarrer le brûleur en appuyant sur la touche de réarmement du coffret de sécu-
rité.
Note: La pression mesurée à la prise de pression E doit être comprise dans les limites de
la plage de travail du pressostat. Sinon, dévisser l’écrou de blocage de la vis F et la tour-
ner graduellement: à droite pour réduire la pression; à gauche pour l’augmenter. Enfin ser-
rer l’écrou de blocage.

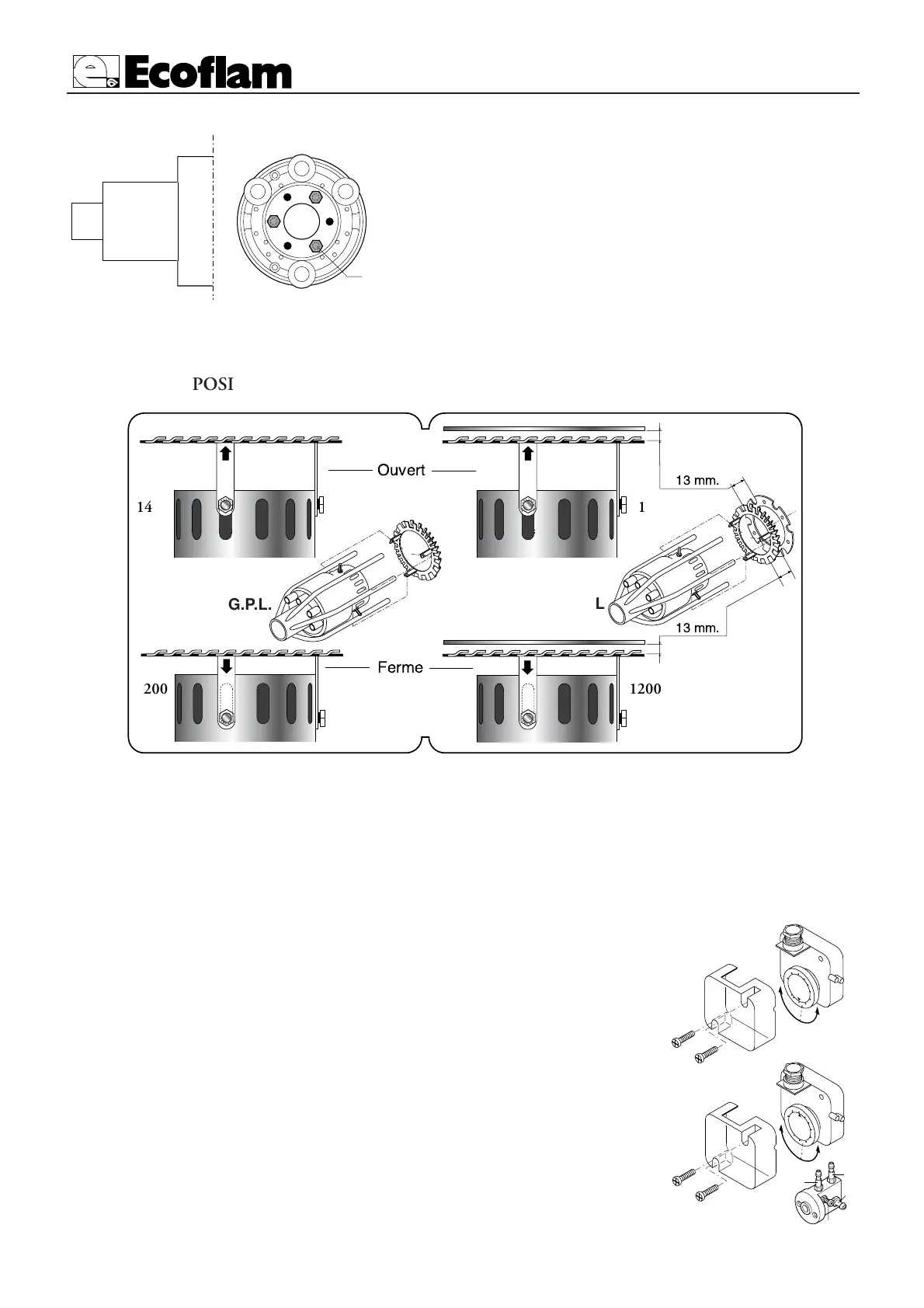

POSITIONNEMENT DU DISQUE POUR GAZ NATUREL ET G.P.L.
Per trasformare il bruciatore da metano a G.P.L. eseguire le seguenti opera-
zioni (come indicato in figura):
- Eseguire filettatura M6 su tre fori Ø 5.
- Tappare i tre fori filettati con viti M6.
