pag.35
LB 381 BLU 500 -1400 PR / MD C

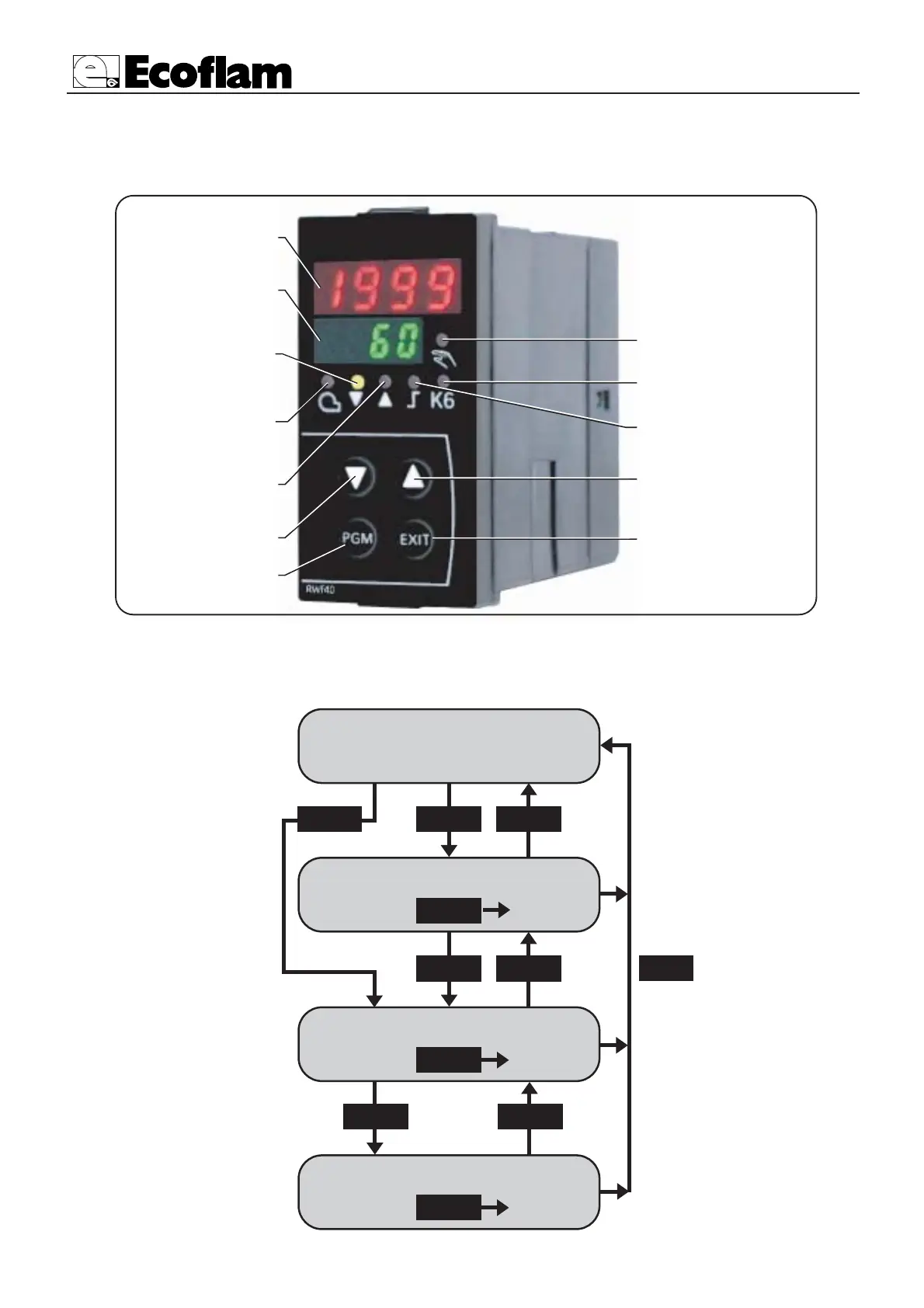

REGULATEUR COMPACT UNIVERSEL RWF40
Affichage à
cristaux liquides:
Entrée analogique
1 (valeur réelle)
Affichage à
cristaux liquides:
consigne SP1
Reduction de la valeur
Touche de
programmation (PGM)
Signal commande
manuelle
« MARCHE/ARRET »
Contact auxiliaire
Augmentation
de la valeur
Touche sortie (EXIT)
Fonctionnement
du brûleur
Signal de commande
« FERMETURE »
du servomoteur
Signal de commande
« OUVERTURE »
du servomoteur
Signal du fonctionnement
du brûleur à 2 allures
Déscription de l’affichage à cristaux liquides (display) et des touches du regulateur RWF40
Niveau configuration
Niveau utilisateur
Affichage à cristaux
liquides ordinaire
Niveau paramètres
PGM
PGM
PGM
PGM PGM
PGM
PGM PGM
PGM PGM
min 2s
min 2s
min 2s
Exit
NIVEAUX DE PROGRAMMATION
