pag.38
C LB 381 BLU 500 -1400 PR / MD

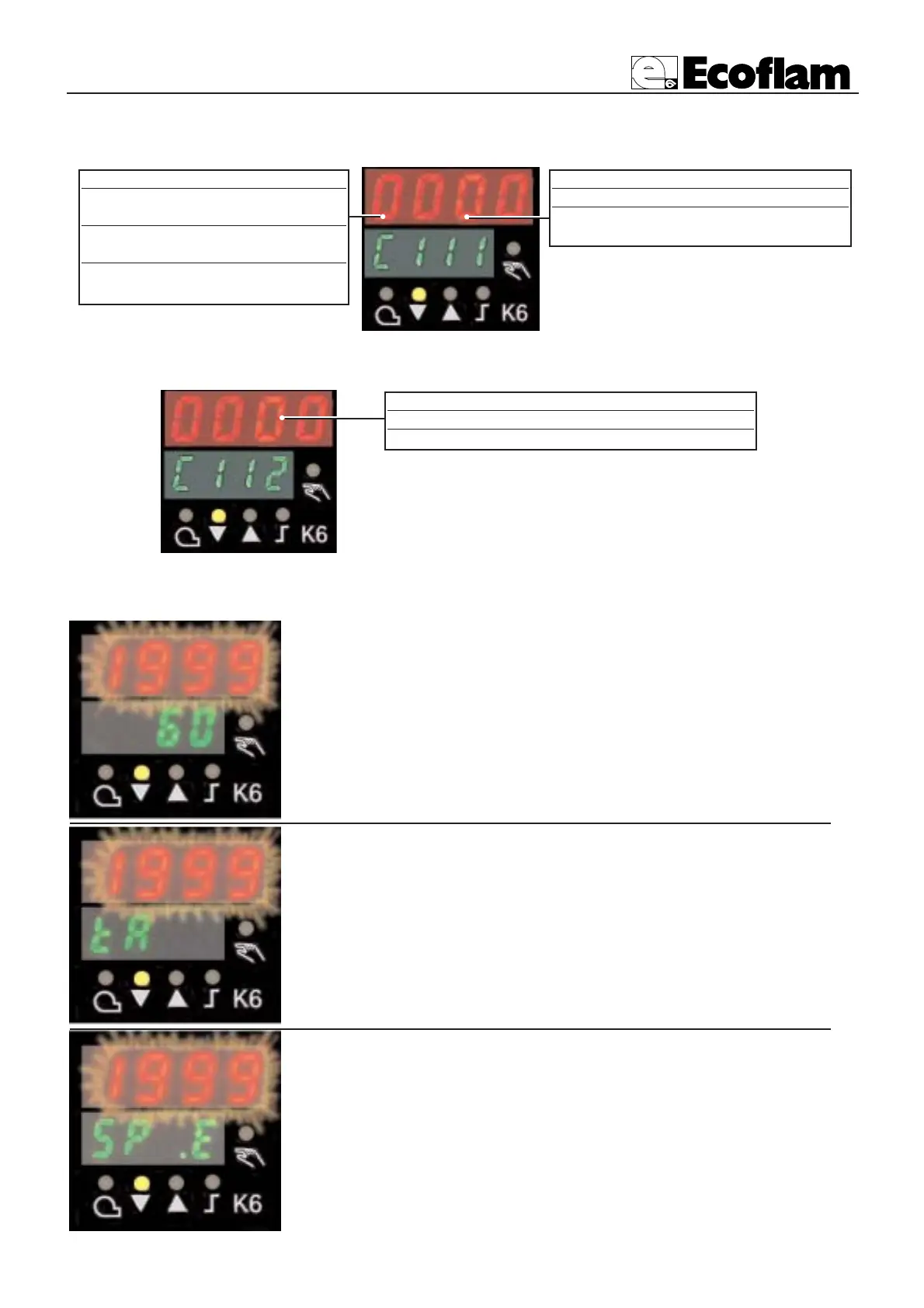

- Situation - L’affichage de la valeur réelle indique 1999 clignotant et sur l’affichage
de consigne il y a la valeur consignée.
- Cause - La valeur réelle n’est pas mesurée. Ça signifie que la valeur du champs de
travail de l’entrée analogique 1 (valeur réelle) a étée dépassée (plus haut ou plus bas).
- Remède - Vérifier les branchements éléctriques et l’integrité de la sonde. Dans le
cas où la sonde soit détériorée, le régulateur ne revèle pas la valeur réelle à contrôler et
il éteint le brûleur automatiquement pour securité; il désactive l’auto-adaptation ainsi
que le fonctionnement manuel.
Le contact auxiliaire repond sélon la configuration du paramètre C113
- Situation - L’affichage de la valeur réelle indique 1999 clignotant et l’affichage de
consigne indique tA.
- Cause - La température éxtérieure n’est pas mesurée. Ça signifie que la valeur du
champs de travail de l’entrée analogique 3 (valeur réelle) a étée dépassée (plus haut ou
plus bas).
- Remède - Vérifier les branchements éléctriques et l’integrité de la sonde. Dans le
cas où la sonde soit détériorée, le régulateur ne revèle pas la valeur réelle.
- Situation - L’affichage de la valeur réelle indique 1999 clignotant et l’affichage de
consigne indique SP .E.
- Cause - La valeur de la consigne n’est pas mesurée. Ça signifie que la valeur du
champs de travail de l’entrée analogique 2 (valeur réelle) a étée dépassée (plus haut ou
plus bas).
- Remède - Vérifier les branchements éléctriques et le signal de la consigne extérieure.
Dans le cas où la sonde soit détériorée, le régulateur ne revèle pas la valeur réelle à
contrôler et il éteint le brûleur automatiquement pour securité; il désactive l’auto-
adaptation ainsi que le fonctionnement manuel.
SIGNALATION DES FAUTES ET D’ ANOMALIES
CLIGNOTEMENT DU NUMERO SUR L’AFFICHAGE A’ CRISTAUX LIQUIDES (DISPLAY)
Entrée analogique 1 (valeur réelle)
Pt1000, 2 fils, Landis & Staefa IEC 751
5
FT-TP/...(sonde passive )
Ni1000, 2 fils, Landis & Staefa
9
QAE2... (sonde passive sonde eau )
Signal standard DC 0...10 V QBE620-P...
(sonde active, sonde de préssion) G
INDICATION DE CONFIGURATION ENTREES C111-C112
Entrée analogique 3 (température éxtérieure)
Aucune fonction (sonde non active) 0
Sonde éxtérieure Pt 1000, 2 fils,
1
QAC22 (sonde passive)
CONTACT AUXILIAIRE, TYPE DE REGULATEUR CONSIGNE “SP1”
BLOCAGE C112. Configuration des paramètres
Consigne “SP1”
Consigne SP1 consigne des données avec touches 0
Consigne SP1 configuration avec sonde éxtérieure 1
