pag.4
A LB 381 BLU 500 -1400 PR / MD
Messaggio Codice Lampeggio
per interr.contr. ❘ ❘.
aria
preventilazione (tv1) ❘ ❘ ❘ .
pre-accensione (tvz) ❘ ❘ ❘ ❘.
tempo di sicurezza (ts) ❙ ❘.
ritardo 2° stadio (tv2) ❙ ❘ ❘ .
in funzione ❘ _
bassa tensione di rete ❘ ❙ ❙ _
fusibile interno guasto ❘ ❙ _
unità guasta
Descrizione
impulso breve ❘
impulso lungo ❙
pausa breve .
pausa lunga _
SATRONIC DMG 972
L'apparecchiatura di controllo SATRONIC DMG 972 ha un microprocessore che fornisce informazioni costanti sulla
sequenza di programmazione del bruciatore e sulle cause di eventuali disfunzioni (difetti). L'informazione è disponibile
leggendo il codicelampeggiante nel LED all’interno dell tasto di reset. Usando il terminale aggiuntivo (opzionale) è
possibile avere un piccolo storico registrato dei precedenti malfunzionamenti e vizualizzarli in qualunque forma leggibi-
le. Ci sono 2 tipi di dispositivi di controllo supplementari disponibili dalla Satronic. La "satropen" (= cioè la penna
Satronic) che è un piccolo lettore tascabile disegnato per dare una lettura visuale dello status, della fiamma e del voltag-
gio disponibile. Il software computer è disponibile per permettere l'accesso alle informazioni correnti e ai dati preceden-
temente registrati.
DIAGNOSI DEI BLOCCHI
In caso di guasto, il LED si illumina stabilmente. Ogni 10 secondi l’illuminazione viene interrotta da un codice di lampeggio che
indica la causa dell’errore. Viene quindi osservata la sequenza sotto riportata, che viene ripetuta finchè l’unità non viene risettata.
Diagnosi errore
Messaggio errore Codice lampeggio Possibile guasto
blocco ❘ ❙ ❙ ❙ ❙ entro tempo di sicurezza
tempo di sicurezza blocco fiamma non prodotta
interruttore controllo ❘ ❙ ❘ ❘ ❘ interuttore controllo
aria in posizione chiusa aria contatto saldato
interruttore controllo ❘ ❘ ❘ ❙ ❙ interuttore controllo aria non
aria time-out si chiude nel tempo specificato
interruttore controllo ❘ ❘ ❘ ❘ ❙ interuttore controllo aria si
aperto apre all’avviamento o durante il
funzionamento
perdita di fiamma ❙ ❙ ❙ ❙ ❘ perdita di fiamma durante il
funzionamento
Codice lampeggio per blocco manuale
manuale/esterno ❘ ❘ ❙ ❙ ❙ ❙ ❙ ❙ ❙ ❙
blocco (vedere anche terzo blocco e risettaggio)

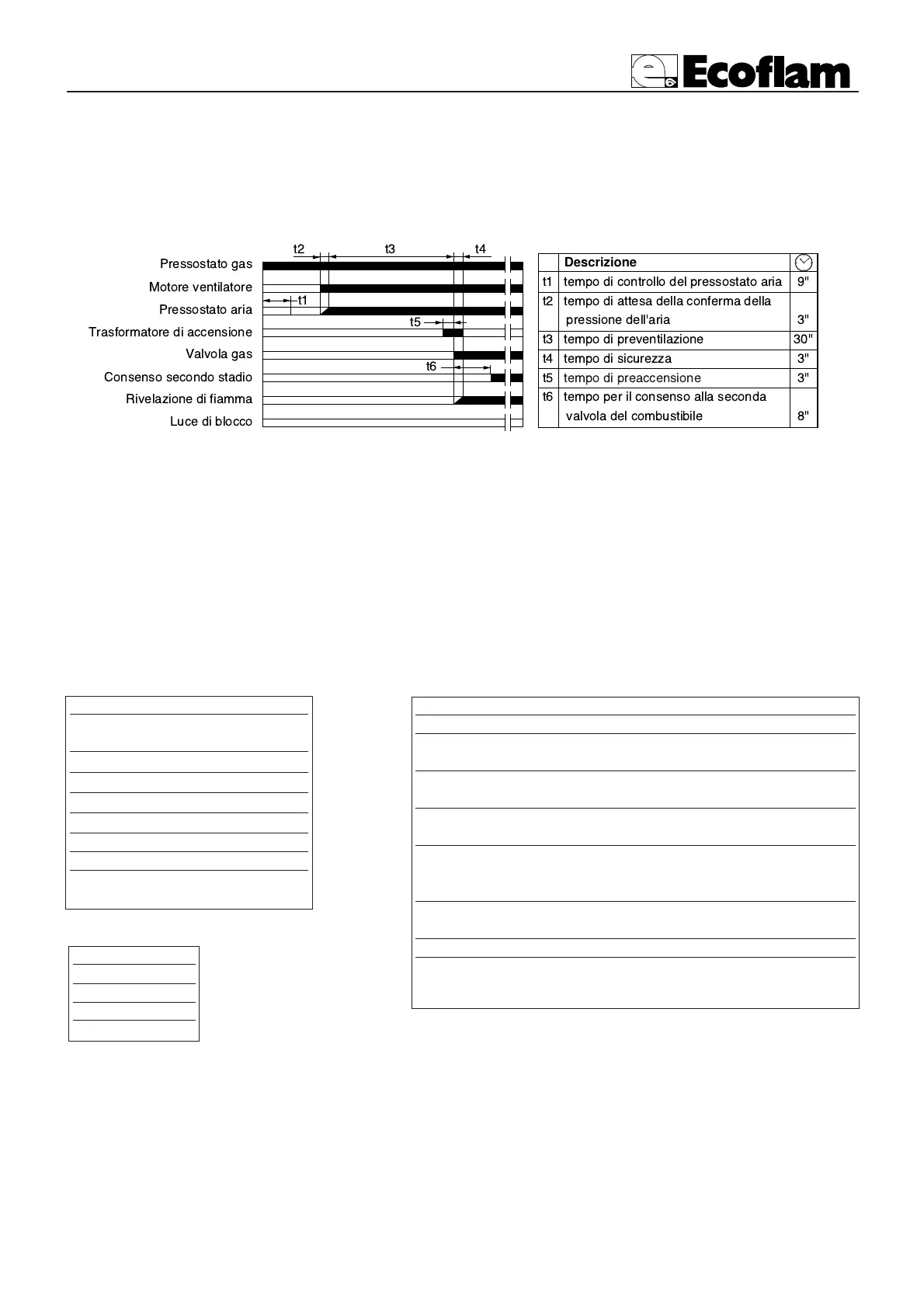

APPARECCHIATURA LANDIS & STAEFA LGB 22
L’apparecchiatura Landis avvia il ventilatore e inizia la fase di prelavaggio della camera di combustione. Il corretto funzionamento é
controllato tramite il pressostato aria. Al termine della preventilazione, viene inserito il trasformatore di accensione e successivamen-
te le valvole gas. In caso di mancata accensione o spegnimento accidentale la sonda di ionizzazione interviene mandando in blocco
l’apparecchiatura entro il tempo di sicurezza.
