3 Struttura
3.1
Struttura generale

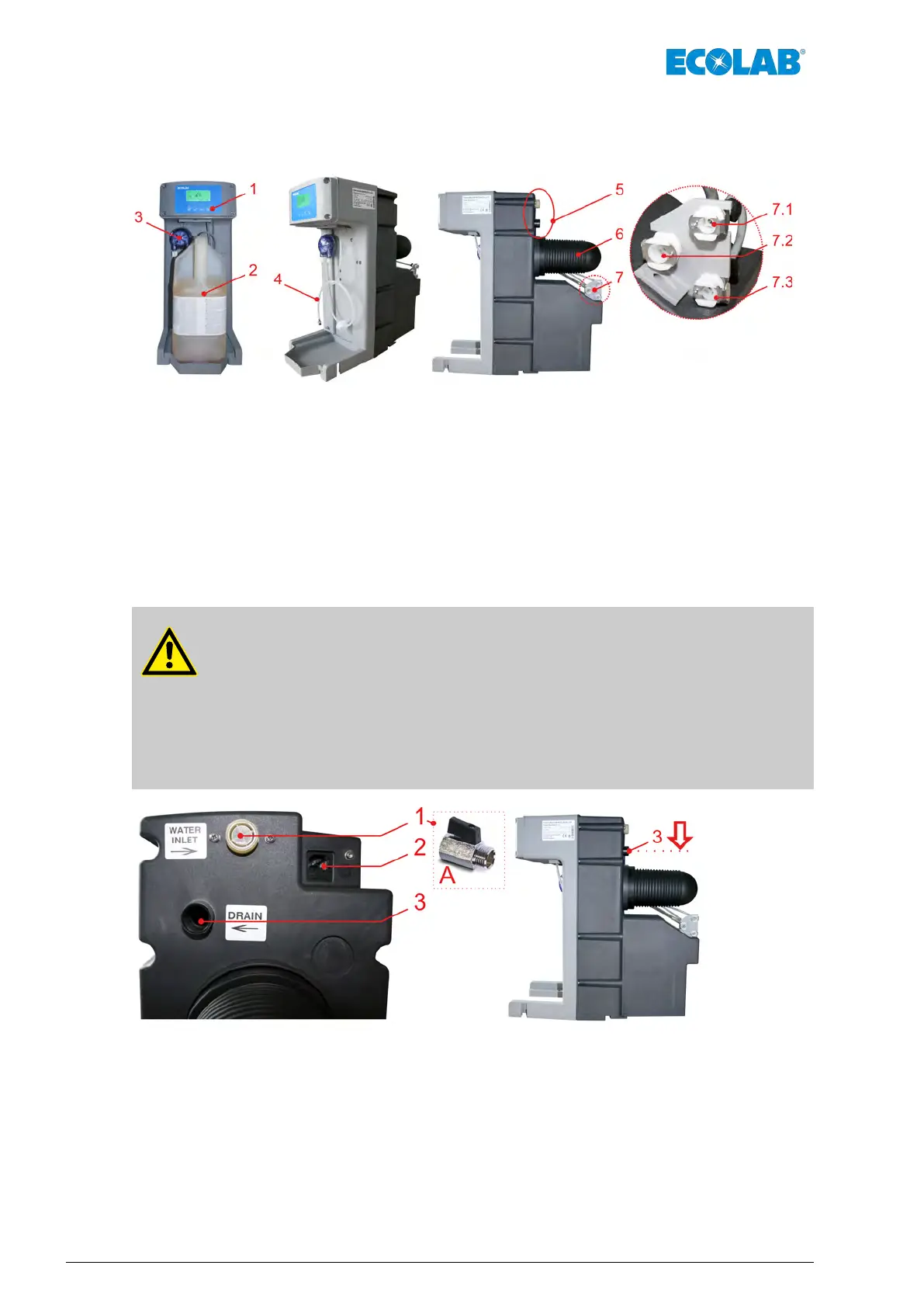

Fig. 1: Struttura generale
1 Pannello di controllo
2 Tanica con detergente
3 Pompa peristaltica (SQP)
4 Tubo flessibile di aspirazione
5 Collegamento dell'acqua
6 Serbatoio a pressione
7 Raccordo con il modulo a "fusto"
7.1 Aria continua
7.2 Uscita per il liquido (processo di pulizia / risciacquo)
7.3 Aria di comando
3.2 Dettaglio: Acqua-, Collegamento elettrico
ATTENZIONE!
– Prima della valvola «W
ATER INLET» (pos. 1) è necessario installare una
valvola a sfera (pos. A).
– Nella «Modalità BEVERAGE» la valvola a sfera deve essere chiusa!
– Il tracimatore «DRAIN» (pos. 3) deve essere collegato allo scarico.
– Il tubo di scarico deve essere collegato al di sotto del raccordo «DRAIN»
(pos. 3).
Fig. 2: Dettaglio – Acqua-, Collegamento elettrico
1 Collegamento dell’acqua, Pressione: max. 0,8 Mpa (8 bar), Flusso: max. 3 l/min
2 Presa per cavo di rete per alimentazione
3 Accessorio troppo pieno, Flusso: max. 4 l/min
A Rubinetto sferico (N. art. 415502019) con guarnizione piatta (N. art. 417000288)
Struttura
18Rev. 04-06.2018
