3 Structure
3.1
Structure générale

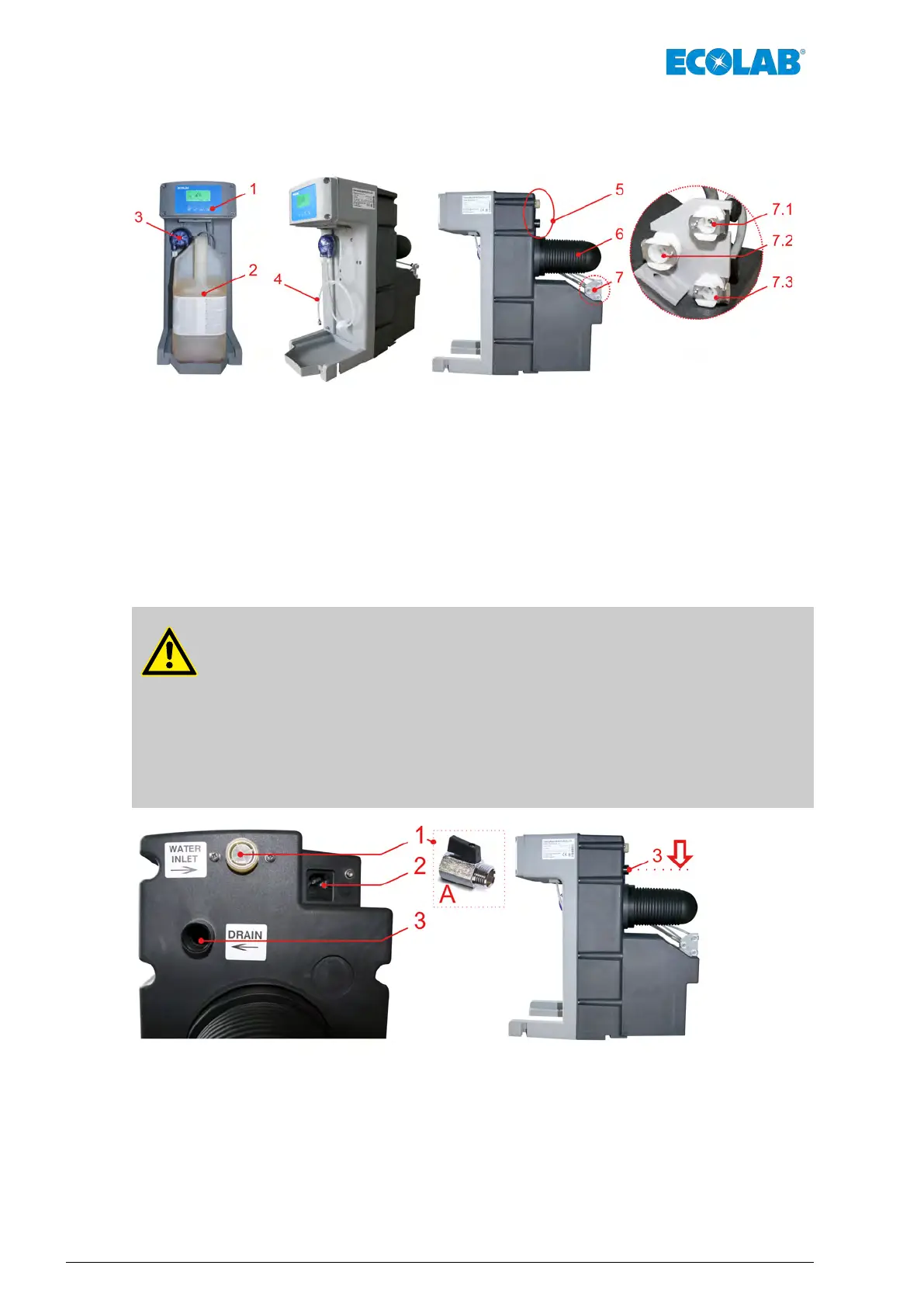

Fig. 1 : Aufbau
1 Panneau de commande
2 Bidon avec détergent
3 Pompe péristaltique (SQP)
4 Tuyau d'aspiration
5 Raccord d'eau
6 Réservoir sous pression
7 Couplage au module (Keg)
7.1 Air continu
7.2 Sortie pour le liquide (opération de nettoyage / rinçage)
7.3 Air de réglage
3.2 Raccord d'eau et électrique en détail
ATTENTION
– Monter une vanne sphérique (pos. A) avant la vanne « WATER INLET
(arrivée d’eau) » (pos. 1).
–
En »mode BEVERAGE (boisson)«, cette vanne doit être fermée !
– Le débordement « DRAIN », pos. 3 (vidange) doit être raccordé à la
vidange.
– La conduite de vidange doit être acheminée au-dessous du raccord
« DRAIN » pos. 3 (vidange).
Fig. 2 : Raccord d'eau et électrique
1 Raccord d'eau, Pression max. 0,8 MPa (8 bar), Débit max. 3 l/min
2 Connecteur pour l'alimentation électrique
3 Débordement, DN15, Débit max. 4 l/min
A Robinet à bille (art. n° 415502019) avec joint plat (art. n° 417000288)
Structure
18Rev. 04-06.2018
