3 结构
3.1 一般结构

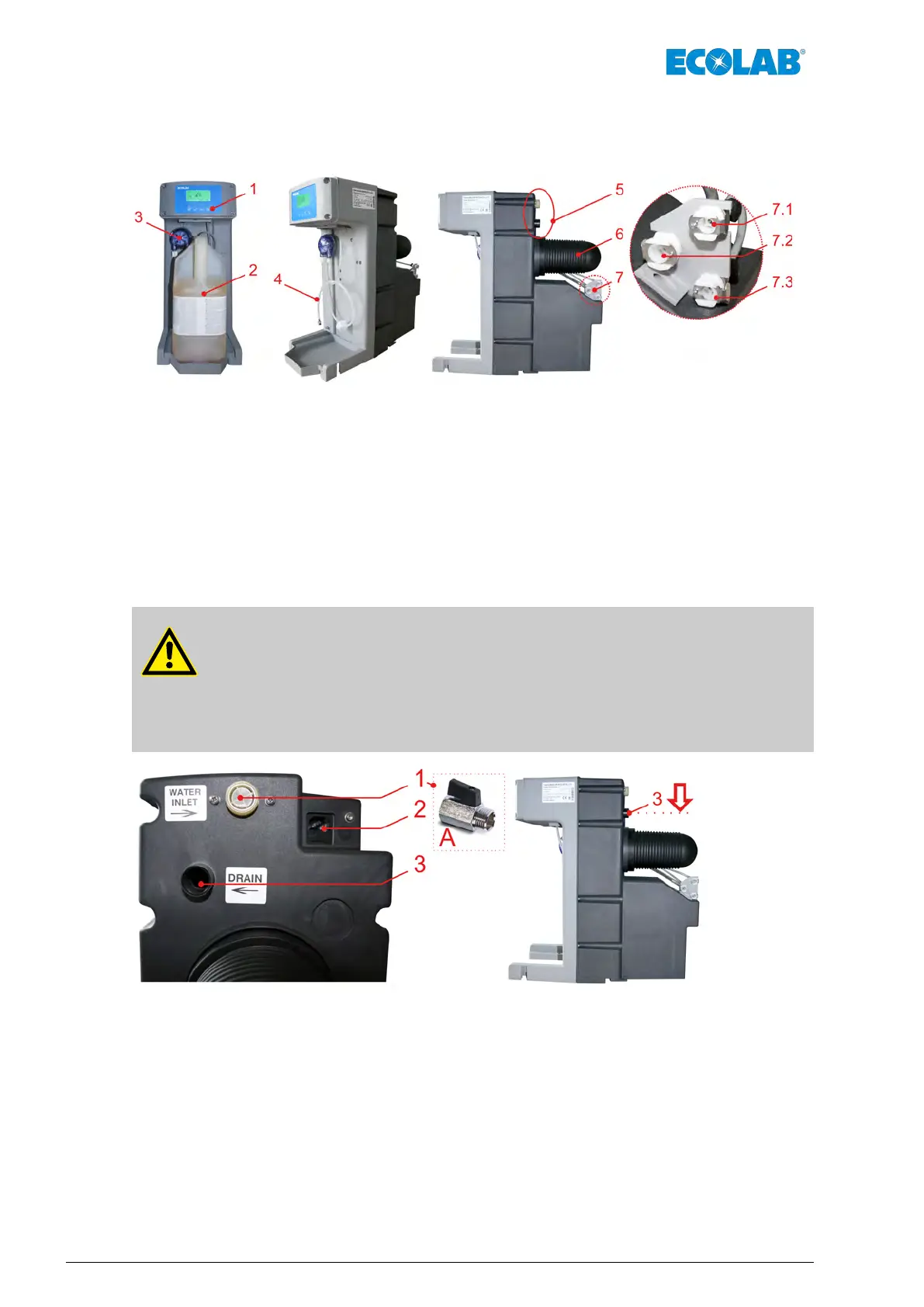

插图 1: 结构
1 操作面板
2 配备清洗剂的桶
3 软管泵 (SQP)
4 抽吸软管
5 水连接
6 压力罐
7 （小桶）模块的联轴器
7.1 持续空气
7.2 介质出口（清洁流程/冲洗流程）
7.3 控制空气
3.2 详细 - 水连接和电气连接
小心！
– 必须 “
在进水口 ” （序号 1）阀门前安装一个球阀（序号 A）。
– 处于 “ 出酒 模式 ” 时必须关闭球阀！
– 溢出口 “ 溢出口 ” （序号 3）必须与出水口连接。
– 将出水口管道安装在 “ 溢出口 ” 连接下方！
插图 2: 水连接和电气连接
1 水连接，压力： 最大 0.8 MPa (8 bar)，流量： 最大 3
l/min
2 电源连接插座
3 溢出口，DN15，流量： 最大 4 l/min
A 球阀（产品编号 415502019） 配备平垫圈（产品编号
417000288）
结构
16版本 04-06.2018
