3 Drücken Sie , um das Prüfgerät zu nullen und es für die
Aufzeichnung der maximalen während der Prüfung aufgebrachten
Kraft (Maximalwerterfassung) vorzubereiten.
NULLUNG DES DIGITALEN DRUCKMESSGERÄTS
1 Drücken Sie , um das Prüfgerät einzuschalten.
2 Drehen Sie die Kurbel und die Grobeinstellschraube vollständig
zurück (entgegen dem Uhrzeigersinn), damit keinerlei Druck
aufgebracht wird.
Maximalwerterfassung: Das Display hält den Maximalwert fest, bis die Taste
ein zweites Mal gedrückt wird. Die Maximalwerterfassung sollte vor der
Durchführung einer Adhäsionsprüfung eingeschaltet werden. Dies wird auf dem
Display durch die Anzeige von bzw. bestätigt. Die
Maximalwerterfassung wird beim Ausschalten des Prüfgeräts ausgeschaltet.
MAX MAX
MPA PSI
Hinweis: Falls die Nullung des Prüfgeräts fehlschlägt, wird angezeigt. Die
Ursache hierfür ist, dass der auf das Gerät ausgeübte Druck nicht vollständig
aufgehoben wurde. Drehen Sie in diesem Fall die Handkurbel und die
Grobeinstellschraube entgegen dem Uhrzeigersinn vollständig zurück, so dass
keinerlei Druck aufgebracht wird, und drücken Sie dann , um die Nullung
des Prüfgeräts zu wiederholen.
RLOCK
4 (Fortsetzung)VORBEREITUNG DES GERÄTS
www.elcometer.com
de-5
R
MAX
MAX
MAX

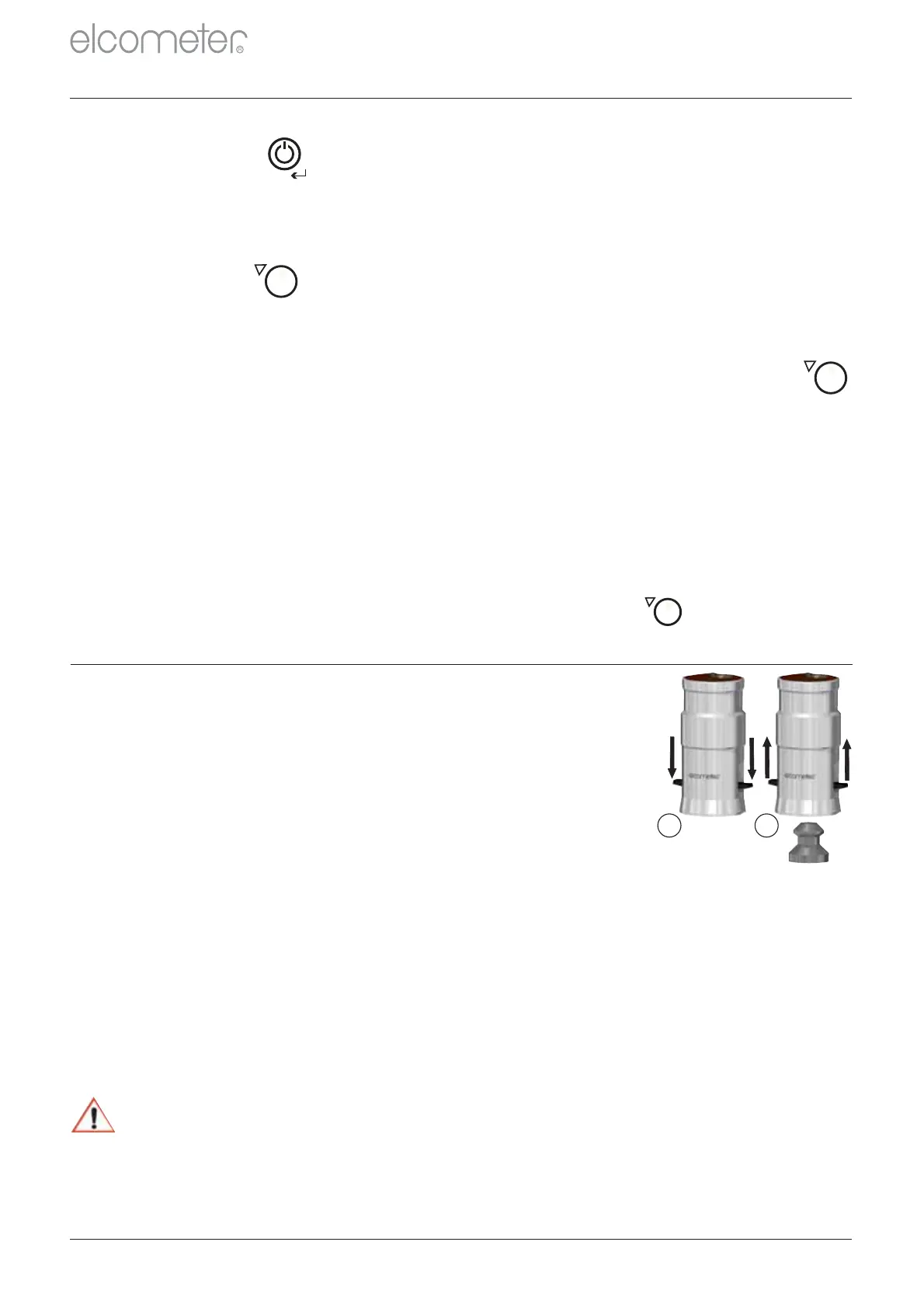

5 ANBRINGEN DES PRÜFGERÄTS AM STEMPEL
4 Die Schnellanschlusskupplung ist kein
Bajonettanschluss. Versuchen Sie nicht, den Prüfkopf
auf den Stempel zu drücken,ohne die Schnellanschlusskupplung anzuheben.
Bei Prüfungen in der Höhe oder an vertikalen Flächen kann die Verwendung des
Magnetklemmenzubehörs, Bestellnummer T99923797, erforderlich sein, um eine
Beschädigung der Beschichtung in der Umgebung bzw. Verletzungen zu
vermeiden. Die Klemme kann mit dem Haltering oben am Prüfkopf verbunden
werden, um das Herunterfallen des Prüfkopfs beim Abreißen des Stempels vom
Substrat zu verhindern.
3 Drehen Sie die Grobeinstellschraube im Uhrzeigersinn, um einen
geringen Druck aufzubringen (ca. 1 - 2 a / 145 - 290 psi), bis der
Prüfkopf den Stempel fest greift.
MP
2 Heben Sie die Schnellanschlusskupplung an,
setzen Sie den Prüfkopf (mit angebrachter
Fassung
b
) auf den Stempel auf und lassen Sie
die Kupplung los, um den Stempel zu greifen.
1 Stellen Sie sicher, dass die Schnellanschlusskupplung
vollständig eingedrückt ist.
4 Drehen Sie die Handkurbel im Uhrzeigersinn, um die Prüfung
durchzuführen für Details siehe „Durchführen der Prüfung“ auf
Seite de-6.
1 2
b
Stempelfassungen sind für unterschiedliche Stempeldurchmesser und dünne Substrate erhältlich - weitere
Informationen finden sie im Abschnitt 11.3 „Stempelfassungen“, Seite de-11.
