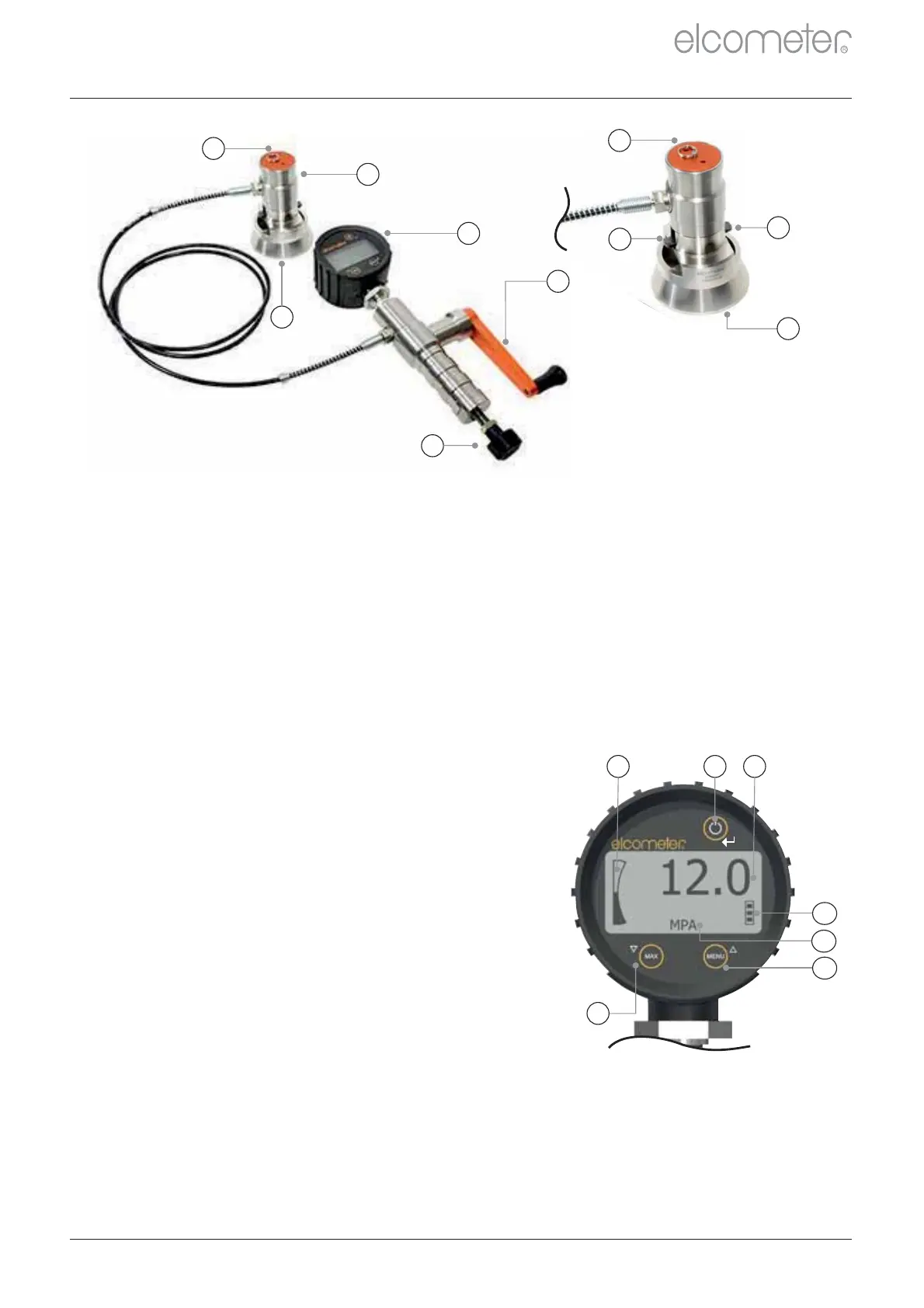

1 PRÉSENTATION DE INSTRUMENTL'
4 Manivelle
1 Anneau de fixation
2 Actionneur
3 Jauge de pression digitale
7 Raccord rapide
5 Vis de réglage rapide
6 Collerette de l'actionneur
a
www.elcometer.com
fr-2
R
a
La collerette d'actionneur standard pour plots 20 mm est représentée ci-dessus. Des collerettes pour d'autres
tailles de plots ou pour les substrats fins sont également disponibles. Voir Chapitre 11.3 "Collerettes pour plots"
en page fr-11 pour en savoir plus.
a
c
d
e
b
f
g
c Valeur adhérence
g Zéro/Mesure Max & défilement bas
a Témoin niveau de pression
b Marche/arrêt & touche de validation
e Unités de mesure ( a ou )MP PSI
f Menu & défilement haut
Jauge de pression digitale
d Témoin niveau piles
