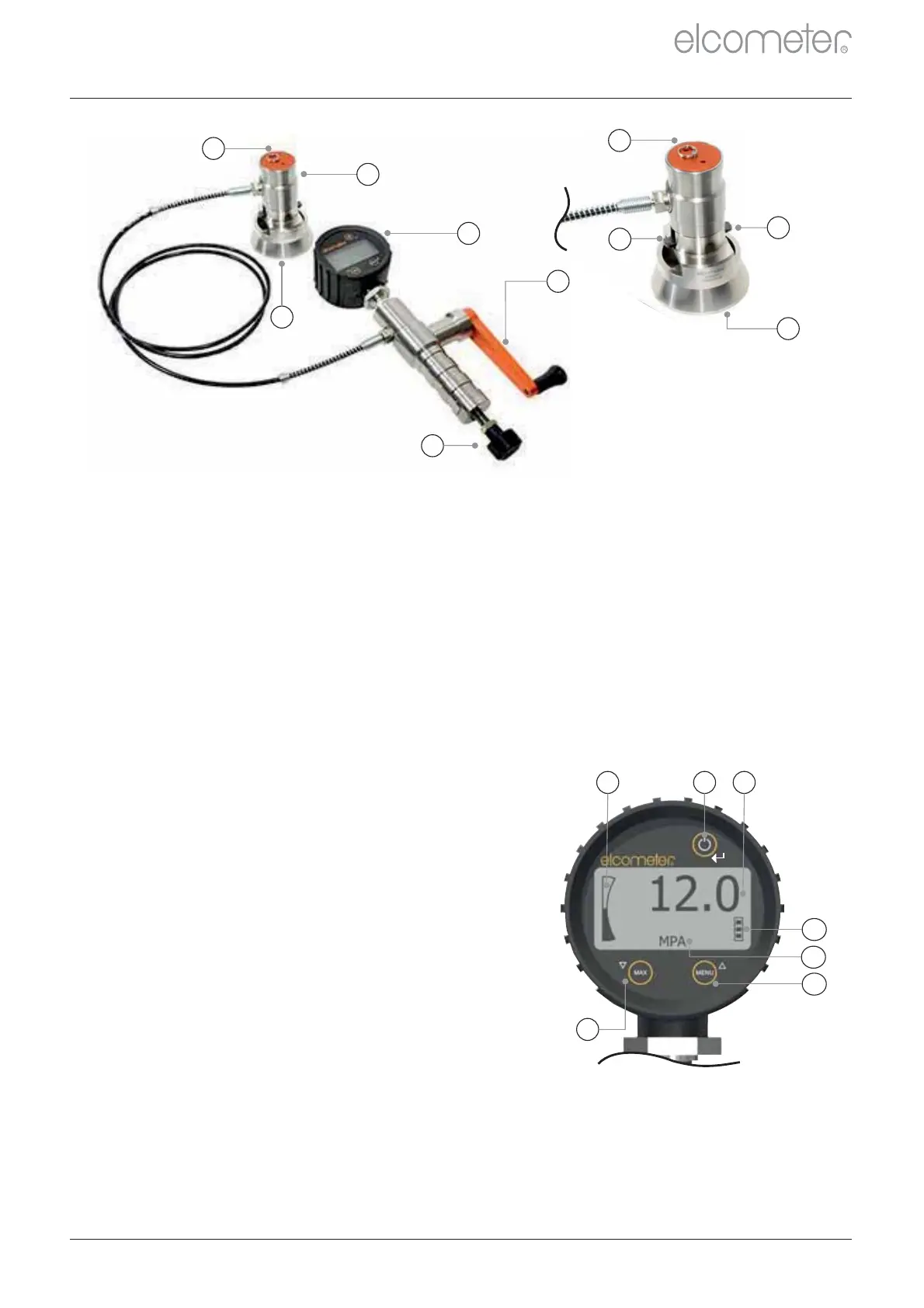

1 OVERZICHT METER
3 Drukmeter digitale
6 Trekcilindermantel
a
2 Trekcilinder
1 Koordring
4 Zwengel
5 Grove stelschroef
7 Snelkoppeling
www.elcometer.com
nl-2
R
a
Hierboven is de standaard trekcilindermantel voor 20 mm dolly's afgebeeld. Er zijn ook mantels verkrijgbaar
voor dolly's met andere diameters en voor dunne substraten – zie sectie 11.3 “Dollymantels” op pagina nl-11
voor meer informatie.
a
c
d
e
b
f
g
d Indicator batterijlevensduur
b Aan-/uittoets en entertoets
f Menutoets & pijl omhoog
Digitale drukmeter
e Maateenheden ( of )MPA PSI
a Indicator drukbereik
c Hechtingswaarde
g Toets voor nulstelling/max. waarde
vasthouden en pijl omlaag
