Elcometer 506 - Preparación del Medidor para Prueba

3 (continuación)FIJACIÓN DE LA SUFRIDERA
www.elcometer.com
es-4
R

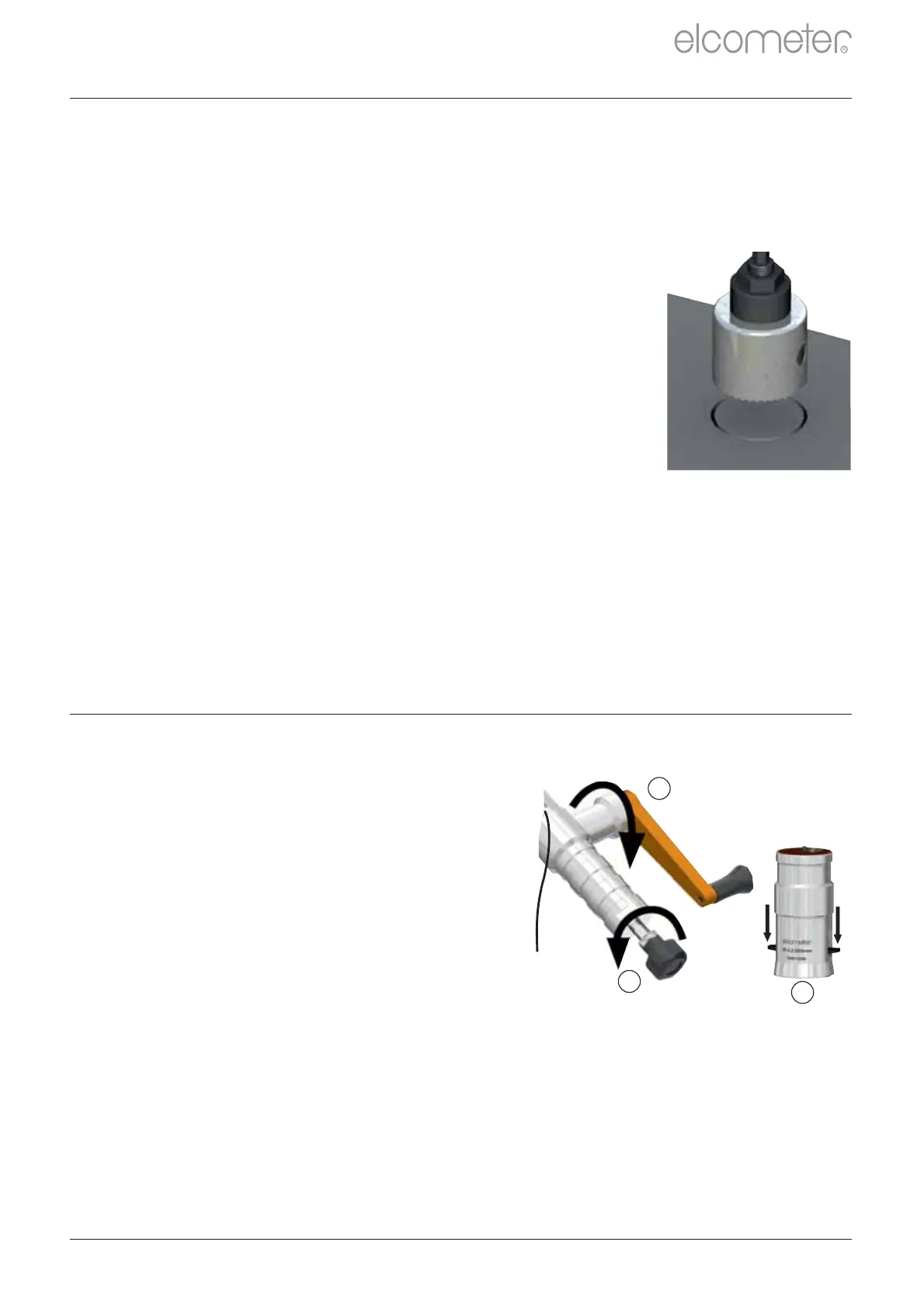

1 Gire la manivela en sentido anti
horario hasta que esté
completamente desenrollado.
Coloque las pilas (vea la Sección 9.1 en la página es-8) y una vez que el
correspondiente borde de sufridera esté colocado en el accionador:
b
2 Gire el tornillo de ajuste grueso hacia
la izquierda (anti horario) hasta que
esté completamente desenrollado.
3 Asegúrese de que el acoplamiento de
conexión rápida está hasta el fondo.
5 Seleccione las unidades de medida, o (vea la Sección
9.3
MPA PSI
en la página es-9).
6 Seleccione el tamaño de la sufridera (vea la Sección 9.4 en la
página es-9).
4 Ponga a cero el medidor de presión (ver página es-5.)
4 PREPARACIÓN DEL MEDIDOR PARA PRUEBA
1 Si se comprueban revestimientos de grosor
superior a 0,5 mm (20 mils), utilice el cortador
de la sufridera y el mandril de 50 mm (montado
en una taladradora de columna o un taladro
manual) para cortar un “anillo” en el hormigón.
3.2 COMPROBACIÓN DE REVESTIMIENTOS EN HORMIGÓN
EMPLEANDO SUFRIDERAS DE 50 mm
4 Asegúrese de que la marca es perpendicular al
revestimiento y que el área de la prueba no está
sometida a torsión o par de fuerzas. Para
reducir al mínimo el calor y suprimir el polvo,
puede que sea necesaria lubricación con agua.
2 Siga los pasos 1-4 de la sección 3.1, asegurándose de que la
sufridera está situada dentro del “anillo” cortado.
Al comprobar revestimientos en hormigón empleando sufrideras de
50 mm, es posible que sea necesario marcar el revestimiento hasta la
superficie o penetrando en la superficie del hormigón.
Para marcar revestimientos de un grosor inferior a 0,5 mm (20 mils),
puede bastar con un cuchillo afilado para marcar cuidadosamente
alrededor de la sufridera correctamente
mediante el adhesivo.
una vez que ésta se ha fijado
Sustrato de hormigón
b
Hay disponibles bordes de sufrideras para diferentes diámetros de sufridera y para sustratos
delgados
. Consulte la sección 11.3 - “Bordes de sufridera” en la página es-11 para obtener más detalles.
