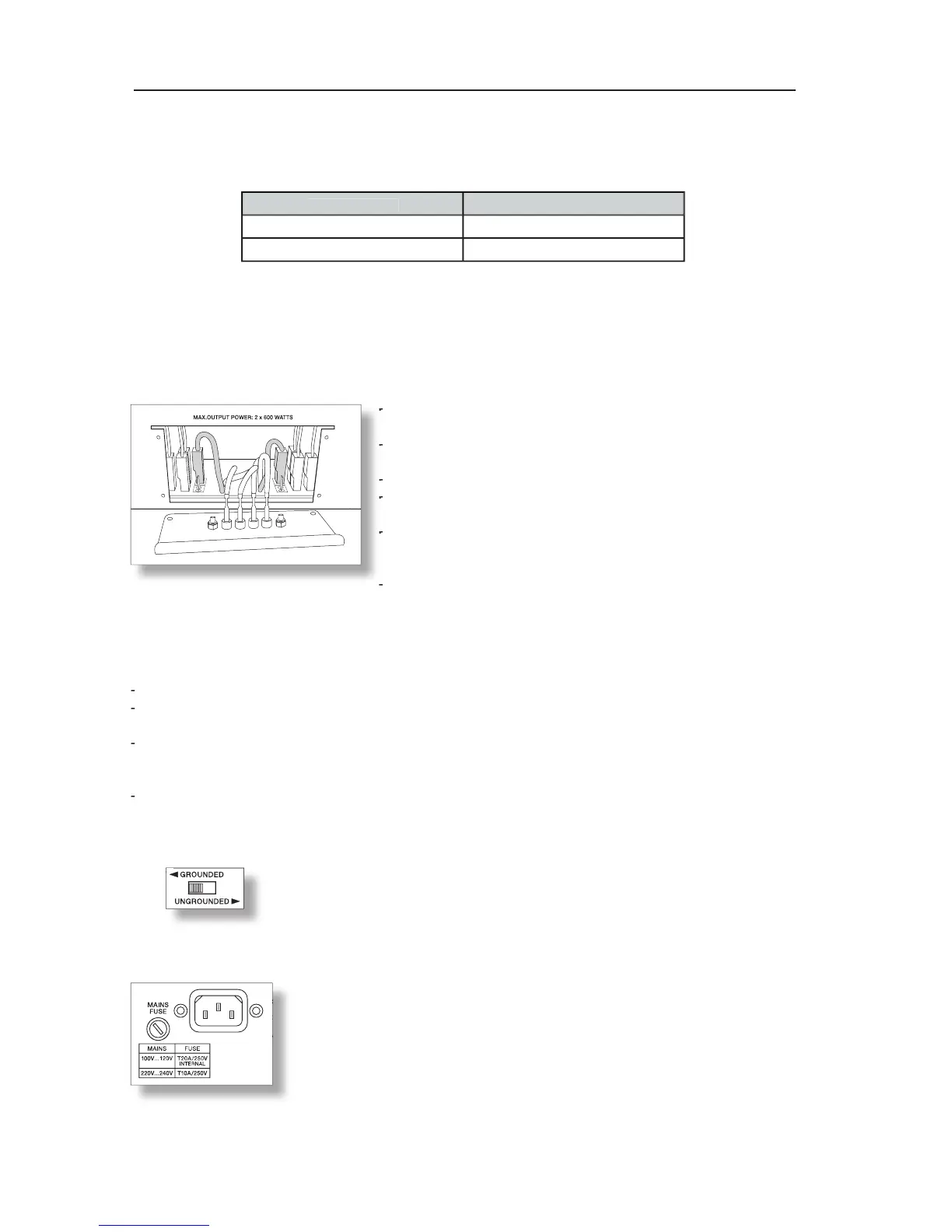

KONFIGURATION DER AUSGANGSSPANNUNG
Die Ausgangsspannung der Endstufen ist werkseitig auf die in den jeweiligen Ländern üblichen
Spannungen für Lautsprechernetze voreingestellt und kann in wenigen Schritten umkon guriert werden.
Die Kon guration der Ausgangsspannung erfordert das Öffnen des Gerätes und darf
nur von entsprechend geschultem Personal durchgeführt werden.
Bevor mit dem Umbau begonnen wird, muss die Spannungsfreiheit des Gerätes
durch Ziehen des Netzsteckers sichergestellt werden.
Möchten Sie die Ausgansspannung umkon gurieren, dann gehen Sie wie folgt vor:
Damit das RCM-24 Modul auch die entsprechenden Ströme und Spannungen zuordnen kann,
muss das Gerät zusätzlich folgendermassen modi ziert werden:
Alle Schrauben zur Haubenbefestigung entfernen
Kunststoffschraube an der Geräteoberseite entfernen
- Gerät durch Abnehmen der Haube öffnen
für 100V Ausgangsspannung: Brücke R56 schliessen
für 70V Ausgangsspannung: Brücke R56 öffnen
Gerät in umgekehrter Reihenfolge wieder zusammenbauen
Mit dem Ground-Lift Schalter können Sie Brummschleifen verhindern. Wenn
die Endstufe zusammen mit anderen Geräten in einem 19“-Rack betrieben
wird, sollte der Schalter in Stellung GROUNDED stehen. Wird die Endstufe
mit Geräten mit unterschiedlichem Erdungspotenzial betrieben, sollte der
Schalter in Stellung UNGROUNDED stehen.
Die Netzsicherung löst unter normalen Umständen nur bei einem Fehlerfall
aus. Die Sicherung darf nur gegen eine gleichwertige Sicherung mit
gleicher Strom-, Spannungs- und Auslösecharakteristik getauscht werden.
Sollte die Netzsicherung wiederholt
durchbrennen, kontaktieren Sie bitte die
nächstgelegene Servicestelle.
Alle an das Gerät angeschlossenen Kabel, insbesondere das
Alle Schrauben zur Befestigung der Ausgangsbuchsenblende
Blende an den Schraubklemmen herausziehen (s. Abbildung)
Zur Auswahl der Ausgangsspannung dienen die Steckkontakte
100V und 70V für Kanal A (rechts) & B (links)
Um die Ausgangsspannung zu ändern, ziehen Sie den ent-
sprechenden Stecker (grau hinterlegt) ab und stecken ihn auf
den Steckkontakt für die gewünschte Spannung
In der Abbildung sehen Sie die Kon guration 70V für beide Ka-
