NETZWERK-BEISPIELE

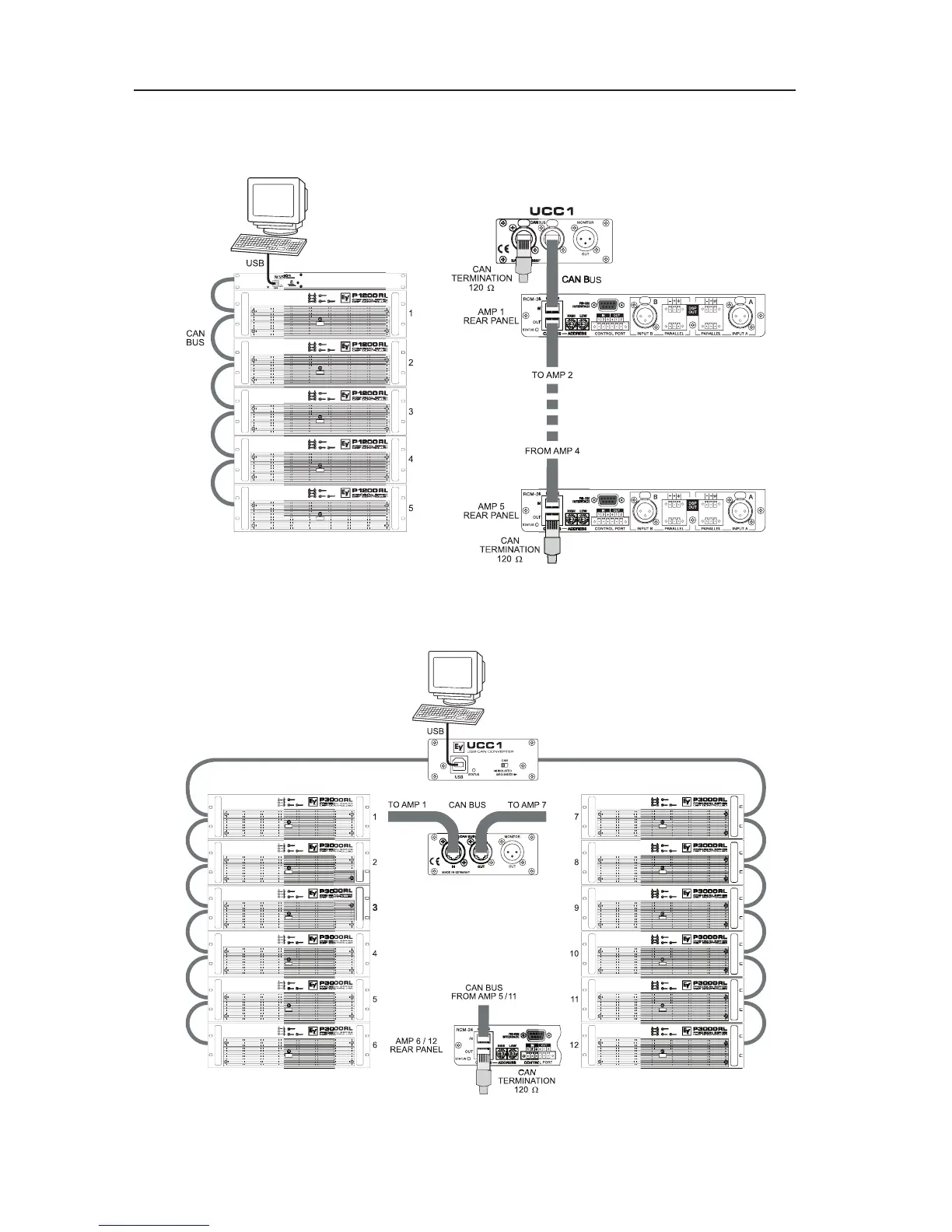

Die folgenden Bilder zeigen Beispiele von Datenbusverdrahtungen in unterschiedlichen Grössen-
ordnungen:
System mit 5 Verstärkern und einem UCC1 / PC am Bus-Anfang
Abschluss-Stecker am UCC1 (Bus-Anfang) und am Verstärker 5 (Bus-Ende)
System mit 2 Racks und einem UCC1 / PC in der Mitte
Abschluss-Stecker an Verstärker 6 (Bus-Anfang) und Verstärker 12 (Bus-Ende)
