NETZWERK-BEISPIELE

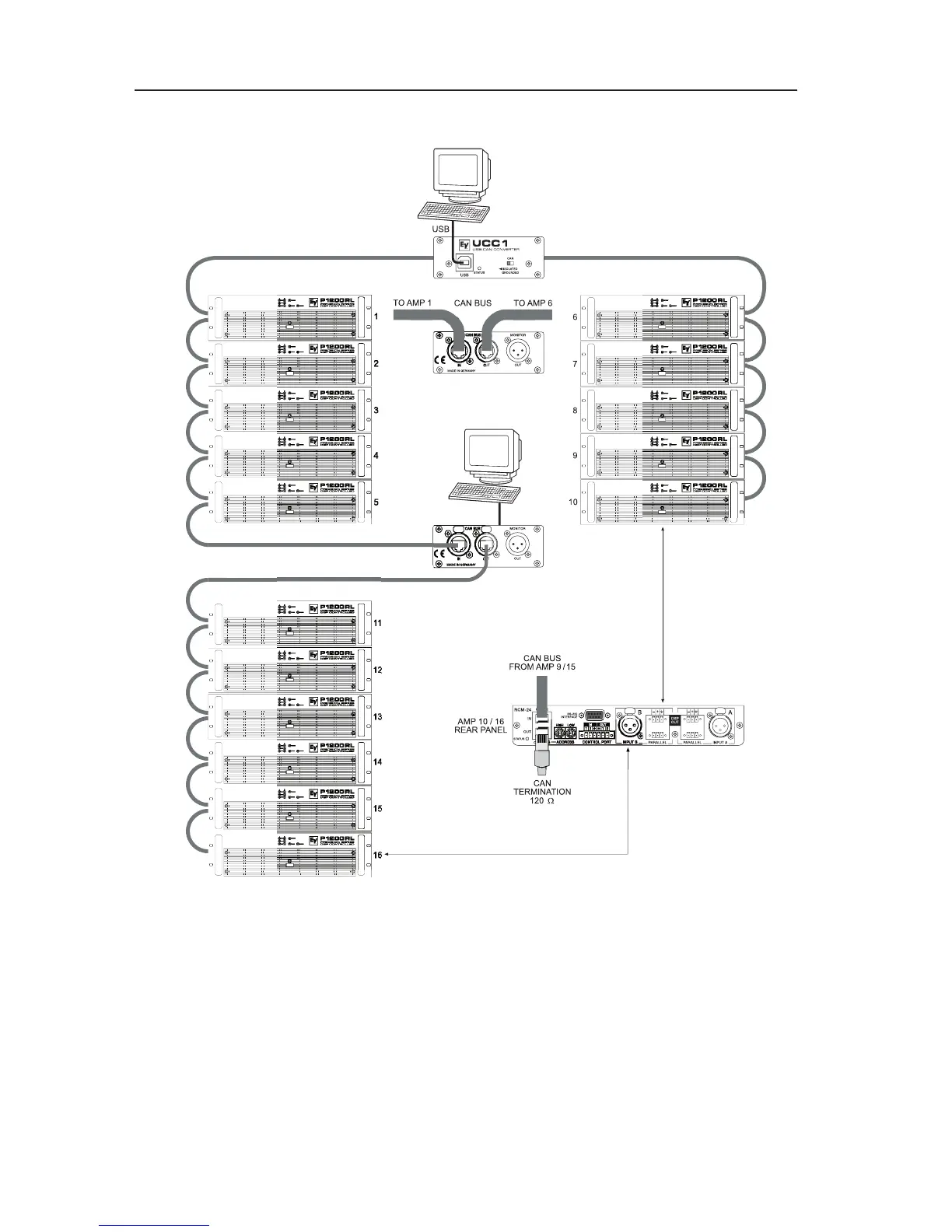

System mit mehreren Racks und mehreren UCC1 / PCs
UCC1 an beliebigen Stellen im CAN-Bus
Abschluss-Stecker an Verstärker 10 (Bus-Anfang) und Verstärker 16 (Bus-Ende)
In der Netzwerk-Verkabelung ist neben dem CAN-Bus auch das symmetrische Audio-Monitor Signal
zum Abhören der Endstufeneingänge und –ausgänge mitgeführt. Dieser Monitorbus ermöglicht das
softwaregesteuerte Abhören der Eingangs- oder Ausgangssignale aller im Remote-Netzwerk
vorhandenen Endstufen ohne zusätzlichen Verdrahtungsaufwand. Am UCC1 liegt das Monitor
Signal an der XLR Output Buchse MONITOR an und kann beispielsweise auf einen Mischpult-
eingang gelegt und über Kopfhörer oder direkt über eine aktive Monitorbox abgehört werden.
