Electrolux EWH SI EEC - Eksploatacja; Podłączenie Do Sieci Elektrycznej

38
www.home-comfort.com

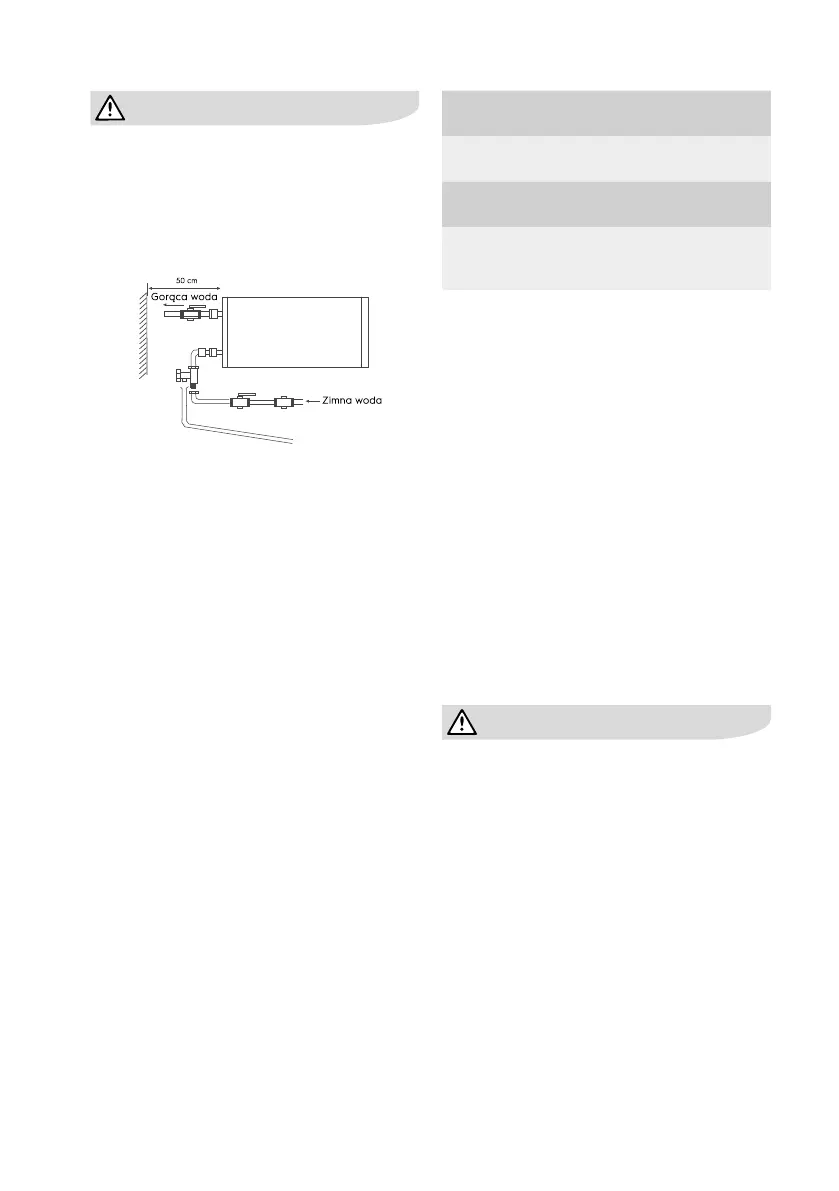

Uwaga!
Podczas poziomej instalacji urządzenia rury
doprowadzające wodę powinny znajdować
się po lewej, umieszczenie rur zasilających po
prawej stronie jest niedopuszczalne!
Rys. 6
Podłączenie do sieci elektrycznej
Wszystkie podgrzewacze wody akumulacyjnej
serii SI ECC są przystosowane do podłączenia
do sieci elektrycznej o napięciu jednofazowym
230 V upewnij się, że parametry sieci elektrycznej
w miejscu pod klucz odpowiadają parametrom
znajdującym się na tabliczce z danymi
technicznymi urządzenia. Podczas instalowania
podgrzewacza wody należy przestrzegać
obowiązujących zasad bezpieczeństwa
elektrycznego. Podczas instalowania
podgrzewacza wody w łazience lub toalecie
należy wziąć pod uwagę ograniczenia
związane z istnieniem zakazanego, i ochronnych
objętości (przestrzeni).
Zakazana objętość to przestrzeń ograniczona
stycznymi i pionowymi płaszczyznami w
stosunku do zewnętrznych krawędzi wanny,
toalety lub prysznica i płaszczyzną umieszczoną
nad nimi lub nad podłogą, jeśli instalacja
wodno-kanalizacyjna jest zamontowana na
podłodze, na wysokości 2,25 m.
Objętość ochronna to przestrzeń, w której
płaszczyzny poziome, które są rysowane,
pokrywają się z płaszczyznami objętości
zabronionej, a płaszczyzny pionowe są
oddalone od odpowiednich płaszczyzn
objętości zabronionej o 1 metr.
Obliczone dane dla miedzi
Wybór przekroju kabla (drutu) według mocy i
długości miedzi, U = 230 B, jednofazowy
R, kW 1 2 3 3,5 4 6 8
I, A 4,5 9,1 13,6 15,9 18,2 27,3
36,4
Przekrój rdzenia
przewodzącego,
mm²
1 1 1,5 2,5 2,5 4 6
Maksymalna
dopuszczalna
długość kabla
przy określonym
przekroju, m
34,6 17,3 17,3 24,7 21,6 23 27
Eksploatacja
Napełnianie wodą
Aby całkowicie napełnić zbiornik wodą,
musisz:
• otwórz kran ciepłej wody na mikserze;
• otwórz zawór doprowadzający wodę do
podgrzewacza wody;
• poczekaj, aż woda wypłynie z kranu;
• zamknąć kran ciepłej wody na baterii i
upewnić się, że nie ma wycieków.
Jeśli woda płynie z kranu Ciepłej Wody-
zbiornik jest całkowicie wypełniony wodą.
Dopiero wtedy możesz podłączyć zbiornik
do sieci elektrycznej.
W razie wątpliwości, czy istnieje w
podgrzewaczu wody woda, nie podłączaj
jej do zasilania.
Podłączenie do sieci elektrycznej
Uwaga!
Podłączenie do sieci elektrycznej odbywa się
dopiero po napełnieniu wodą (odwrotność
może spowodować spalenie elementu
grzejnego i uszkodzenie urządzenia).
Włóż wtyczkę podgrzewacza wody
do gniazdka, a następnie zaświeci się
wyświetlacz na panelu sterowania. Oznacza
to, że podgrzewacz wody jest włączony
i zasilany. Ustaw za pomocą regulacji
temperatury ogrzewania Wymagany poziom
ogrzewania wody od niskiego do wysokiego.
Temperatura podgrzewania wody zostanie
wyświetlona na wyświetlaczu w miarę
nagrzewania. Podgrzewanie wody wyłącza
się automatycznie po osiągnięciu ustawionej
temperatury i włącza się automatycznie do
podgrzewania. Gdy temperatura wody osiągnie
wartość zadaną, ogrzewanie zatrzyma się.
