Atenție!
În cazul în care aparatul este instalat pe
orizontală, conductele de alimentare cu
apă trebuie să fie pe partea stângă, nu
este permisă amplasarea conductelor de
alimentare pe partea dreaptă!

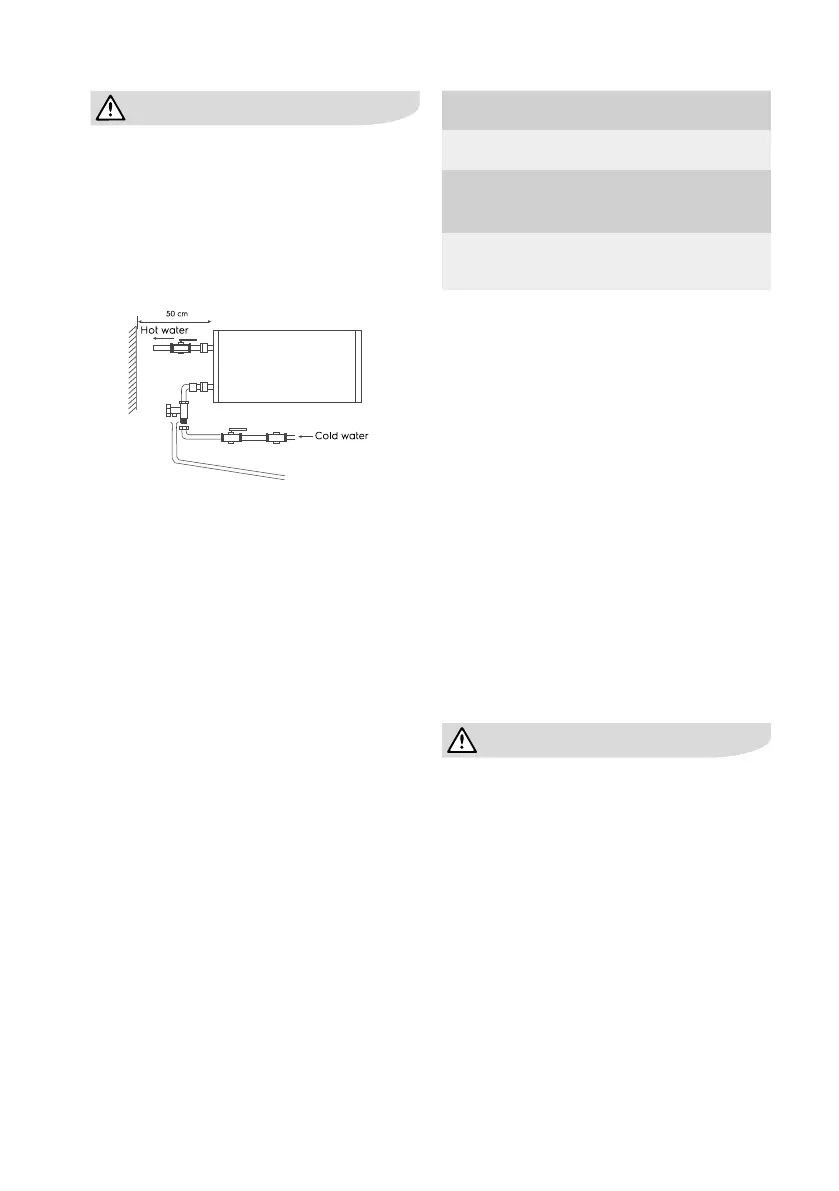

Fig. 6
Conectarea la reţeaua electrică
Toate încălzitoarele de apă cu acumulare
din seria SI EEC sunt proiectate pentru a se
conecta la o sursă de alimentare monofazată
de 230 V. Înainte de conectare, verificaţi dacă
tensiunea de reţea de la locul de conectare
corespunde valorilor indicate pe plăcuţa de
identificare a aparatului. Respectaţi normele
de siguranţă electrică aplicabile la instalarea
încălzitorului. Atunci când instalaţi încălzitorul
de apă în baie sau în toaletă, respectaţi
restricţiile referitoare la interdicţiile interzise și
volume de protecţie (spaţii).
Volumul interzis este spaţiul delimitat de
planurile tangenţiale și verticale în raport
cu marginile exterioare ale căzii de baie,
WC-ului sau cabinei de duș și un plan
deasupra acestora, sau deasupra podelei,
dacă instalaţia sanitară este montată pe
podea, la o înălţime de 2,25 metri.
Un volum de protecție este un spaţiu ale
cărui planuri orizontale coincid cu planurile
volumului interzis și ale cărui planuri verticale
se află la o distanţă de 1 metru faţă de
planurile respective ale volumului interzis.
Date calculate pentru cupru
Selectarea secţiunii transversale a cablului
(firului) în funcţie de putere și lungime din
cupru, U = 230 V, monofazat
R, kW 1 2 3 3,5 4 6 8
I, A 4,5 9,1 13,6 15,9 18,2 27,3
36,4
Secţiunea
transversală a
conductorului care
transportă curentul,
mm²
1 1 1,5 2,5 2,5 4 6
Lungimea maximă
admisă a cablului
cu secțiunea
specificată, m
34,6 17,3 17,3 24,7 21,6 23 27
Operaţiunea
Umplerea cu apă
Pentru a umple complet rezervorul cu apă, este
necesar:
• deschideţi robinetul de apă caldă de la
robinet;
• deschideţi robinetul de apă de la încălzitorul
de apă;
• așteptaţi ca apa să iasă la robinet;
• închideţi robinetul de apă caldă de la robinet
și asiguraţi-vă că nu există scurgeri.
Dacă apa curge de la robinetul de apă caldă,
înseamnă că rezervorul este plin de apă.
Numai atunci rezervorul poate fi conectat la
reţeaua electrică.
În caz de incertitudine cu privire la existenţa
sau nu a apă în încălzitorul de apă, nu îl
conectaţi la reţeaua electrică.
Conectarea la rețeaua electrică
Ai grijă!
Conectați la rețeaua electrică numai după ce
ați umplut cu apă (în caz contrar, elementul
de încălzire se poate arde și poate deteriora
aparatul).
Conectaţi încălzitorul de apă la o priză
electrică, apoi se aprinde afișajul de pe panou.
Unitatea de comandă este pornită. Acest lucru
indică faptul că încălzitorul de apă este pornit
și este alimentat cu energie. Setaţi nivelul dorit
de încălzire a apei, de la scăzut la ridicat, cu
ajutorul butonului de temperatură de încălzire.
Temperatura de încălzire a apei este afișată
pe display pe măsură ce se încălzește. Apa de
încălzire este oprită automat atunci când se
atinge temperatura setată și este pornită pentru
reîncălzire automat. Când temperatura apei
atinge temperatura setată, încălzirea se oprește.
