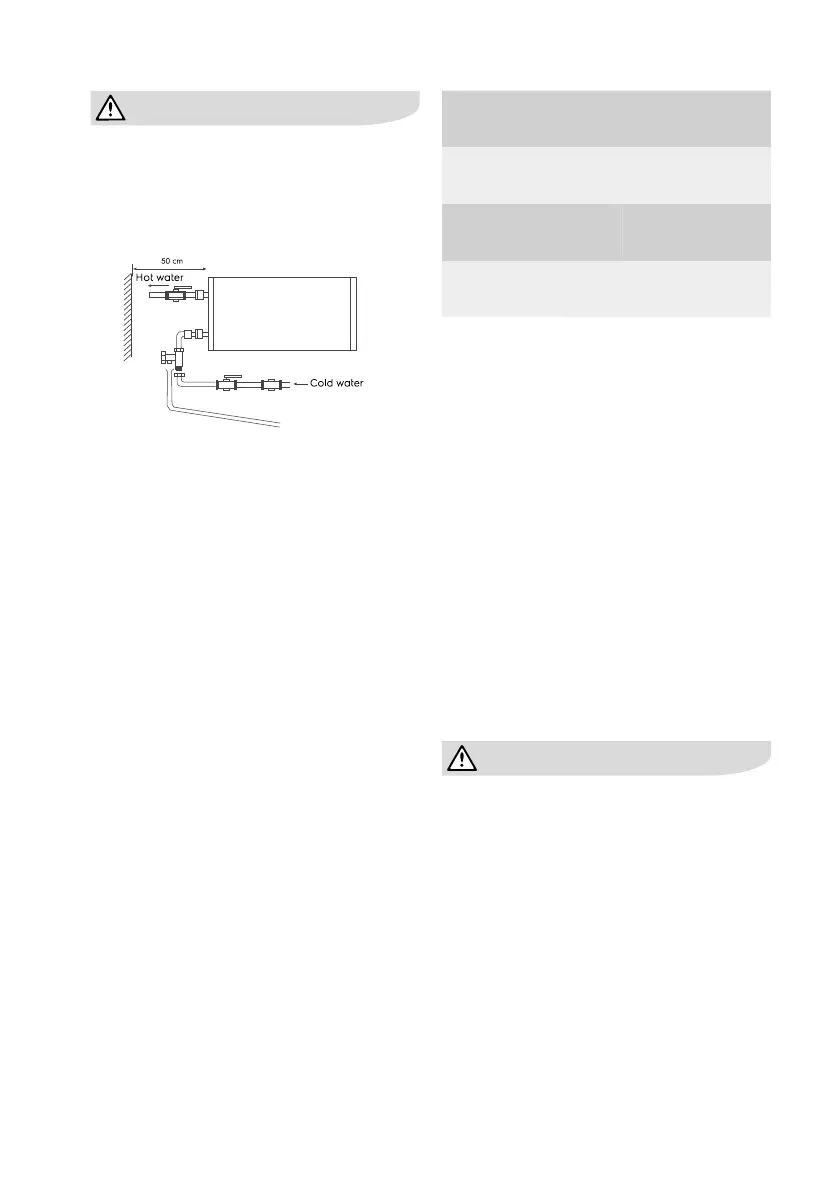

Pozornost!
Při vodorovné instalaci zařízení musí být
přívodní potrubí vlevo, umístění přívodního
potrubí vpravo není povoleno.
Obr. 6
Připojení k elektrické síti
Všechny zásobníkové ohřívače vody
řady SI EEC jsou určeny pro připojení
k jednofázovému napájení 230 V. Před
připojením zkontrolujte, zda síťové napětí
v místě připojení odpovídá hodnotám
uvedeným na typovém štítku spotřebiče. Při
instalaci ohřívače dodržujte platné elektrické
bezpečnostní předpisy. Při instalaci ohřívače
vody v koupelně nebo na toaletě dodržujte
omezení týkající se zakázaných zařízení. a
ochranných svazků (prostorů).
Zakázaný objem je prostor ohraničený
tečnými a svislými rovinami vzhledem k
vnějším okrajům vany, WC nebo sprchového
koutu. a rovinou nad nimi nebo nad
podlahou, pokud je instalatérské zařízení
namontováno na podlaze, ve výšce 2,25 m.
Ochranný objem je prostor, jehož
ohraničující vodorovné roviny se shodují s
rovinami zakázaného objemu a jehož svislé
roviny jsou vzdáleny 1 metr od příslušných
rovin zakázaného objemu.
Vypočtené údaje pro měď
Výběr průřezu kabelu (vodiče) podle výkonu a
délky z mědi, U = 230 V, jedna fáze
R, kW 1 2 3 3,5 4 6 8
I, A 4,5 9,1 13,6 15,9 18,2 27,3
36,4
Průřez vodiče, mm² 1 1 1,5 2,5 2,5 4 6
Maximální povolená
délka kabelu se
zadaným průřezem,
m
34,6 17,3 17,3 24,7 21,6 23 27
Operace
Naplnění vodou
Pro úplné naplnění nádrže vodou je nutné:
• otevřete kohoutek s teplou vodou na
vodovodní baterii;
• otevřete ventil přívodu vody k ohřívači
vody;
• počkejte, až z kohoutku poteče voda;
• zavřete kohoutek s teplou vodou na
baterii a zkontrolujte, zda nedochází k
úniku vody.
Pokud z kohoutku teplé vody teče voda,
je nádrž plná vody. Teprve poté lze nádrž
připojit k elektrické síti.
V případě nejistoty, zda existuje vody v
ohřívači vody, nepřipojujte jej k elektrické
síti.
Připojení k elektrické síti
Pozor!
K elektrické síti ji připojte až po naplnění
vodou (jinak může dojít k přepálení
topného tělesa a poškození spotřebiče).
Zapojte ohřívač vody do elektrické
zásuvky, poté se na panelu rozsvítí displej.
Řídicí jednotka je zapnutá. To znamená,
že ohřívač vody je zapnutý a je napájen.
Pomocí knoflíku teploty ohřevu nastavte
požadovaný stupeň ohřevu vody od nízkého
po vysoký. Na displeji se zobrazuje teplota
ohřevu vody jak se zahřívá. Ohřev vody se
automaticky vypne po dosažení nastavené
teploty a zapne se pro opětovný ohřev
automaticky. Když teplota vody dosáhne
nastavené teploty, ohřev se zastaví.
