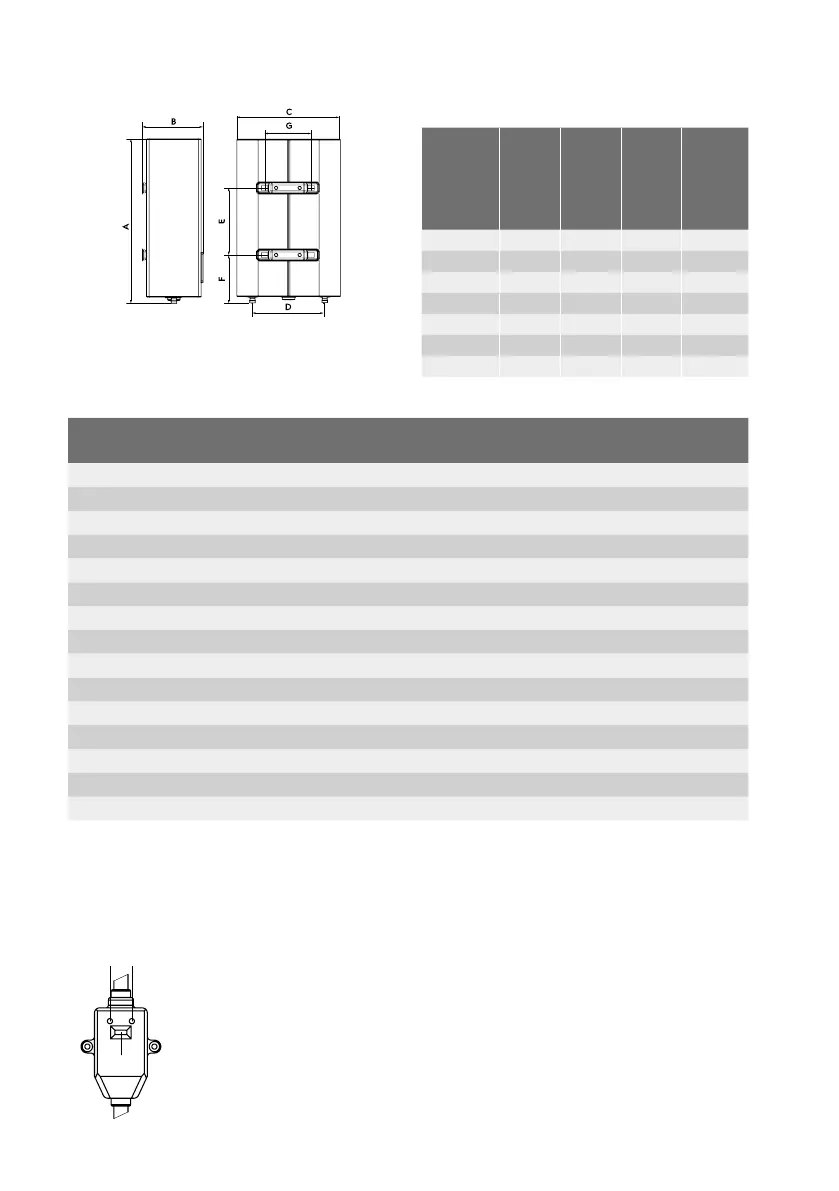

Монтажни размери и размери
Фиг.7
Options/Модел
EWH 30 SI EEC/
EWH 30 SI BE EEC/
EWH 30 SI SE EEC
EWH 50 SI EEC/
EWH 50 SI BE EEC/
EWH 50 SI SE EEC
EWH 80 SI EEC/
EWH 80 SI BE EEC/
EWH 80 SI SE EEC
EWH 100 SI EEC/
EWH 100 SI BE EEC/
EWH 100 SI SE EEC
A, mm 635 970 920 1135
B, mm 250 250 333 333
C, mm 435 435 555 555
D, mm 360 360 430 430
E, mm 280 550 430 600
F, mm 201 201 267 267
G, mm 197 197 197 197
Спецификации
Options/Модел
EWH 30 SI EEC/
EWH 30 SI BE EEC/
EWH 30 SI SE EEC
EWH 50 SI EEC/
EWH 50 SI BE EEC/
EWH 50 SI SE EEC
EWH 80 SI EEC/
EWH 80 SI BE EEC/
EWH 80 SI SE EEC
EWH 100 SI EEC/
EWH 100 SI BE EEC/
EWH 100 SI SE EEC
Номинален (използваем) обем, l 25 41 65 81
Номинална мощност, W 700/1300/2000
Номинално напрежение, V~Hz 230~50
Номинален ток, A 8,7
Минимално водно налягане, bar 80 000 (0,8)
Максимално налягане на водата, bar* 600 000 (6)
Максимална температура на водата, °C 75
Време за нагряване от 10 до 75 °C**, мин 99 162 256 316
Защита от токов удар I
Защита от влага IPX4
Клас на енергийна ефективност*** A B B B
Размери на устройството (Ш×В×Г), мм 435×635×260 435×970×260 555×920×350 555×1135×350
Размери на опаковката (Ш×В×Г), мм 680×485×280 1010×485×280 970×605×362 1185×605×362
Нетно тегло, kg 15,3 22,6 29,0 33,5
Брутно тегло, kg 17,0 25,0 32,6 37,0
При максималното налягане свръхналягането се изпуска през предпазния клапан. Ако налягането във водопроводната мрежа надхвърля 6 bar (номинално работно
налягане), трябва да се монтира редуциращ вентил.
** Времената за нагряване са дадени при пълна мощност на нагряване и са базирани на идеални условия на околната среда.
*** Енергийна ефективност, изчислена за вертикален монтаж.
Производителят си запазва правото да прави промени.
RCD (устройство за остатъчен ток)
• 100% предотвратяване на токов удар.
• При свързване на електрическия акумулатор за битова гореща вода
следвайте инструкциите за монтаж.
• Индикаторът за захранване (1) ще светне, ако не е монтиран RCD.
• Натиснете бутона TEST (2), за да тествате RCD. Индикатор за захран-
ване (1) ще бъде деактивиран.
• Натиснете бутона (3), за да нулирате RCD.
Фиг.8
1 2
3
