95

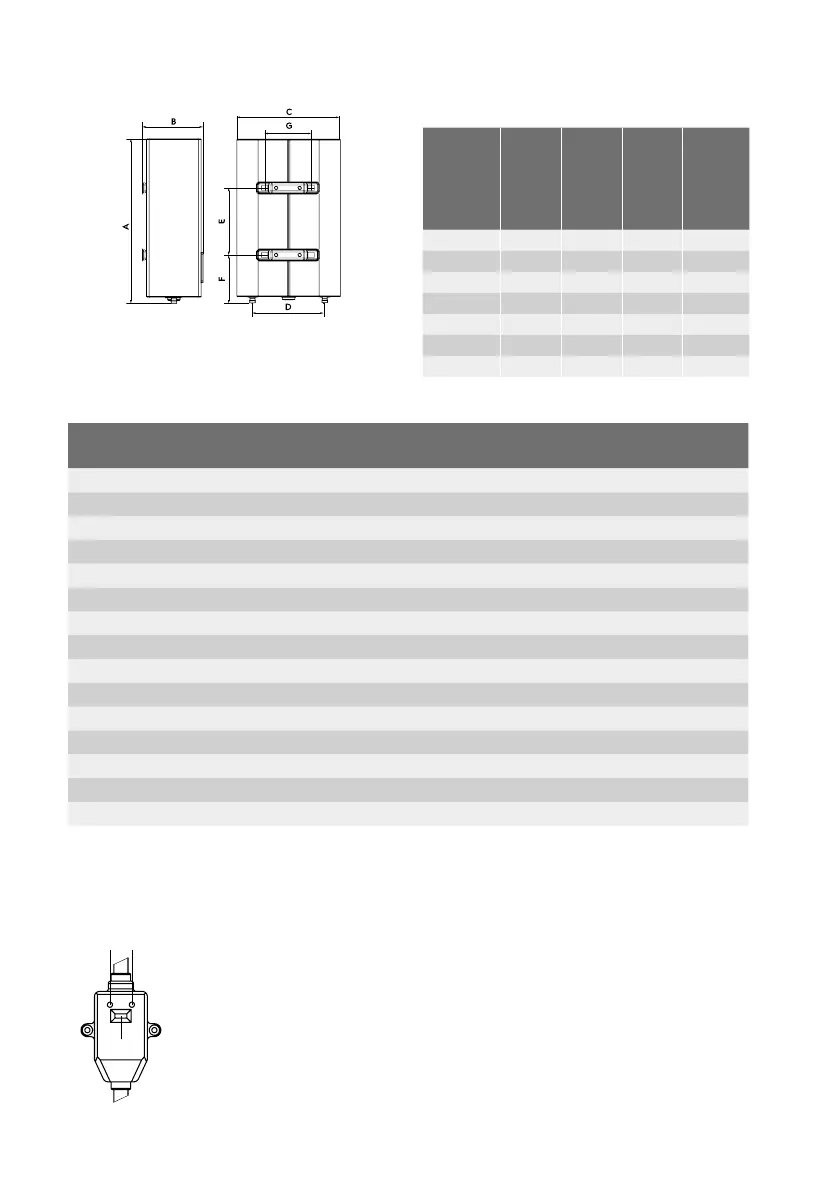

Instalační rozměry a rozměry
Obr. 7
Parametry / Model
EWH 30 SI EEC/
EWH 30 SI BE EEC/
EWH 30 SI SE EEC
EWH 50 SI EEC/
EWH 50 SI BE EEC/
EWH 50 SI SE EEC
EWH 80 SI EEC/
EWH 80 SI BE EEC/
EWH 80 SI SE EEC
EWH 100 SI EEC/
EWH 100 SI BE EEC/
EWH 100 SI SE EEC
A, mm 635 970 920 1135
B, mm 250 250 333 333
C, mm 435 435 555 555
D, mm 360 360 430 430
E, mm 280 550 430 600
F, mm 201 201 267 267
G, mm 197 197 197 197
Teknikekarakteristikat
Parametry / Model
EWH 30 SI EEC/
EWH 30 SI BE EEC/
EWH 30 SI SE EEC
EWH 50 SI EEC/
EWH 50 SI BE EEC/
EWH 50 SI SE EEC
EWH 80 SI EEC/
EWH 80 SI BE EEC/
EWH 80 SI SE EEC
EWH 100 SI EEC/
EWH 100 SI BE EEC/
EWH 100 SI SE EEC
Jmenovitý (využitelný) objem, l 25 41 65 81
Jmenovitý výkon, W 700/1300/2000
Jmenovité napětí, V~Hz 230~50
Jmenovitý proud, A 8,7
Minimální tlak vody, bar 80 000 (0,8)
Maximální tlak vody, bar* 600 000 (6)
Maximální teplota vody, °C 75
Doba zahřívání od 10 do 75 °C**, min. 99 162 256 316
Ochrana před úrazem I
Ochrana proti vlhkosti IPX4
Třída energetické účinnosti*** A B B B
Rozměry zařízení (Š×V×H), mm 435×635×260 435×970×260 555×920×350 555×1135×350
Rozměry balení (Š×V×H), mm 680×485×280 1010×485×280 970×605×362 1185×605×362
Čistá hmotnost, kg 15,3 22,6 29,0 33,5
Hrubá hmotnost, kg 17,0 25,0 32,6 37,0
* Při maximálním tlaku se přebytečný tlak uvolní přes pojistný ventil. Pokud tlak ve vodovodní síti překročí 6 barů (jmenovitý pracovní tlak), musí být instalován redukční ventil.
** Doba ohřevu je uvedena při plném topném výkonu a vychází z ideálních okolních podmínek.
*** Energetická účinnost vypočtená pro vertikální instalaci.
Výrobce si vyhrazuje právo na změny.
RCD (proudový chránič)
• 100% prevence úrazu elektrickým proudem.
• Při připojování elektrického bateriového ohřívače teplé vody postupujte
podle instalačních pokynů.
• Pokud není instalován proudový chránič, rozsvítí se kontrolka napájení (1).
• Stisknutím tlačítka TEST (2) proveďte test proudového chrániče. Kontrolka
napájení (1) se deaktivuje.
• Stisknutím tlačítka (3) resetujete proudový chránič.
Obr. 8
1 2
3
