39

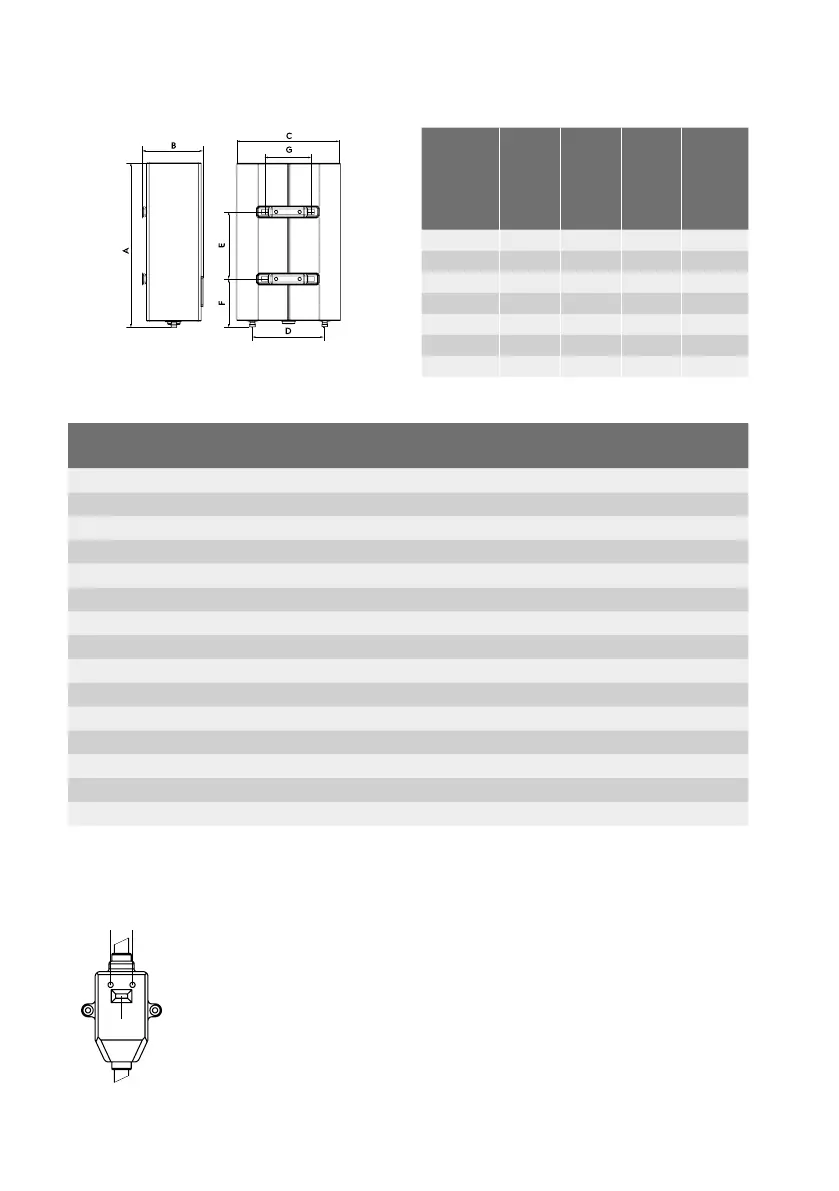

Wymiary i wymiary instalacyjne
Rys. 7
Opcje / Model
EWH 30 SI EEC/
EWH 30 SI BE EEC/
EWH 30 SI SE EEC
EWH 50 SI EEC/
EWH 50 SI BE EEC/
EWH 50 SI SE EEC
EWH 80 SI EEC/
EWH 80 SI BE EEC/
EWH 80 SI SE EEC
EWH 100 SI EEC/
EWH 100 SI BE EEC/
EWH 100 SI SE EEC
A, mm 635 970 920 1135
B, mm 250 250 333 333
C, mm 435 435 555 555
D, mm 360 360 430 430
E, mm 280 550 430 600
F, mm 201 201 267 267
G, mm 197 197 197 197
Specyfikacje
Opcje / Model
EWH 30 SI EEC/
EWH 30 SI BE EEC/
EWH 30 SI SE EEC
EWH 50 SI EEC/
EWH 50 SI BE EEC/
EWH 50 SI SE EEC
EWH 80 SI EEC/
EWH 80 SI BE EEC/
EWH 80 SI SE EEC
EWH 100 SI EEC/
EWH 100 SI BE EEC/
EWH 100 SI SE EEC
Nominalna (użyteczna) objętość, l 25 41 65 81
Moc znamionowa, w 700/1300/2000
Napięcie znamionowe, V ~ Hz 230~50
Prąd znamionowy, A 8,7
Minimalne ciśnienie wody, bar 80 000 (0,8)
Maksymalne ciśnienie wody, bar* 600 000 (6)
Maksymalna temperatura wody, °C 75
Czas nagrzewania od 10 do 75 °C**, min. 99 162 256 316
Ochrona przed porażeniem elektrycznym I
Ochrona przed wilgocią IPX4
Klasa efektywności energetycznej*** A B B B
Wymiary urządzenia (szer.×wys.×gł.), mm 435×635×260 435×970×260 555×920×350 555×1135×350
Wymiary opakowania (szer.×wys.×gł.), mm 680×485×280 1010×485×280 970×605×362 1185×605×362
Waga netto, kg 15,3 22,6 29,0 33,5
Waga Brutto, kg 17,0 25,0 32,6 37,0
* Przy maksymalnym ciśnieniu rozpoczyna się odprowadzanie nadmiaru ciśnienia przez zawór bezpieczeństwa. Jeśli ciśnienie w sieci wodociągowej przekracza 6 barów
(nominalne ciśnienie robocze), konieczne jest zainstalowanie zaworu redukcyjnego.
** Czas nagrzewania jest wskazany przy pełnej mocy grzewczej i obliczany w idealnych warunkach otoczenia.
*** Efektywność energetyczna obliczona dla instalacji pionowej.
Producent zastrzega sobie prawo do wprowadzania zmian.
POLSKI
RCD (urządzenie zabezpieczające)
• 100-procentowa ochrona przed porażeniem prądem.
• Postępuj zgodnie z instrukcją instalacji podczas podłączania
elektrycznego podgrzewacza wody do akumulatora domowego.
• nie RCD zaświeci się kontrolka Power (1).
• Aby przetestować RCD, naciśnij przycisk TEST (2). Wskaźnik Zasilania (1)
zostanie wyłączony.
• Aby ponownie uruchomić RCD, naciśnij przycisk (3).
Rys. 8
1 2
3
