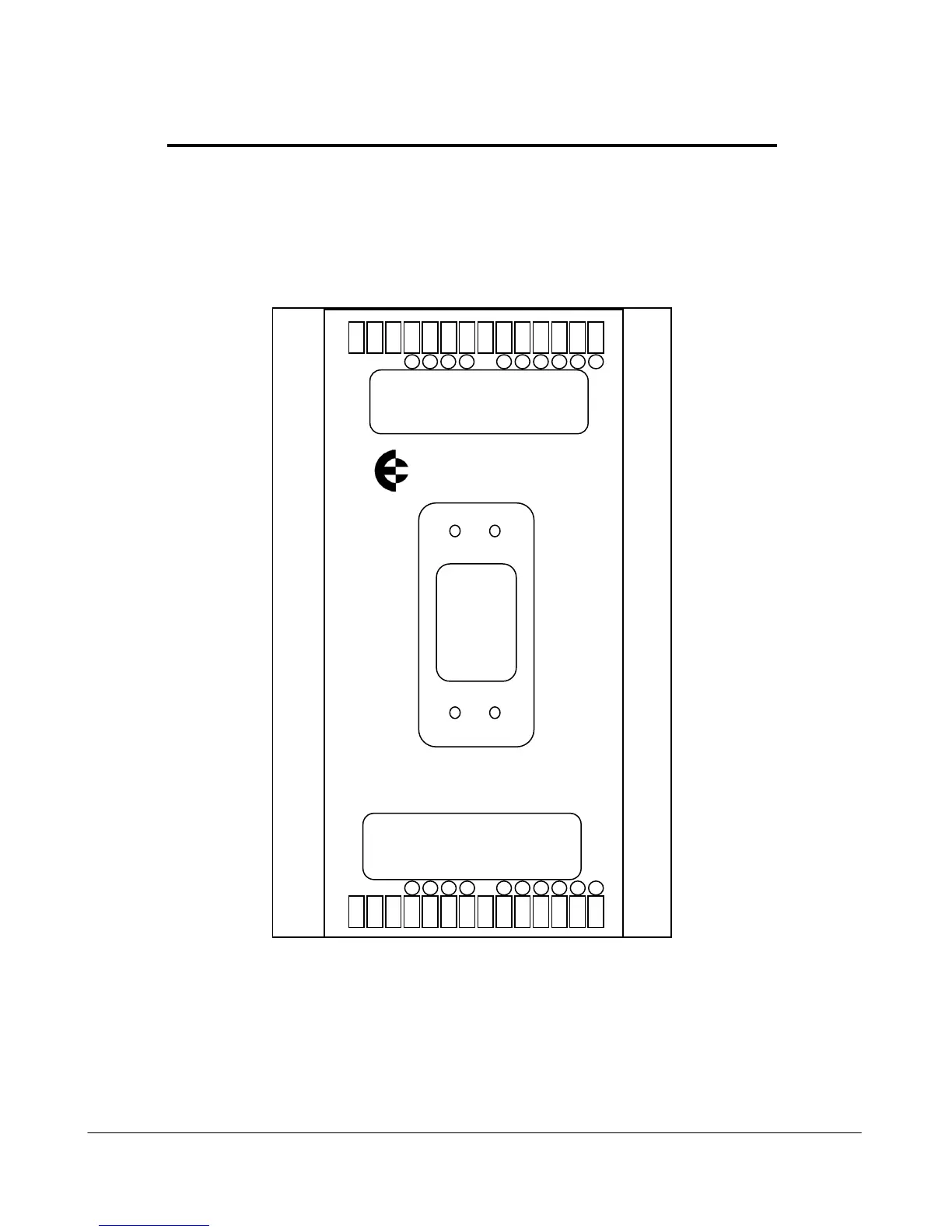

ELPRO 905U - WIRING DRAWING - 105 U-4, 905 U-4, 105 S-4

Appendix B Terminal Layouts
man_905-105_2.16 Page 85
OUTPUTS
ELPRO xxxx-4
DIO9
DIO10
DIO11
DIO12
DIO8
DIO7
COM DO 4 DO 3 DO 2 DO 1
SOL
GND
BAT+
I/0
INPUTS
I/0
DIO3
DIO4
DIO5
DIO6
DIO2
DIO1
COM
DI 4 DI 3 DI 2 DI 1
GND
SUP2
SUP1
WIRING DRAWING - 105U-4, 905U-4, 105S-4
