CHAPTER 3. INSTALLATION 18
Maximum force to connect the motor cable in
hermetic terminal is 13.76 Kgf. To x the inverter
in the system the customer shall use a screw or
washer with following specication: screw head
or washer with minimum diameter of 10 mm;
torque range from 1.5 to 2.0 Nm.

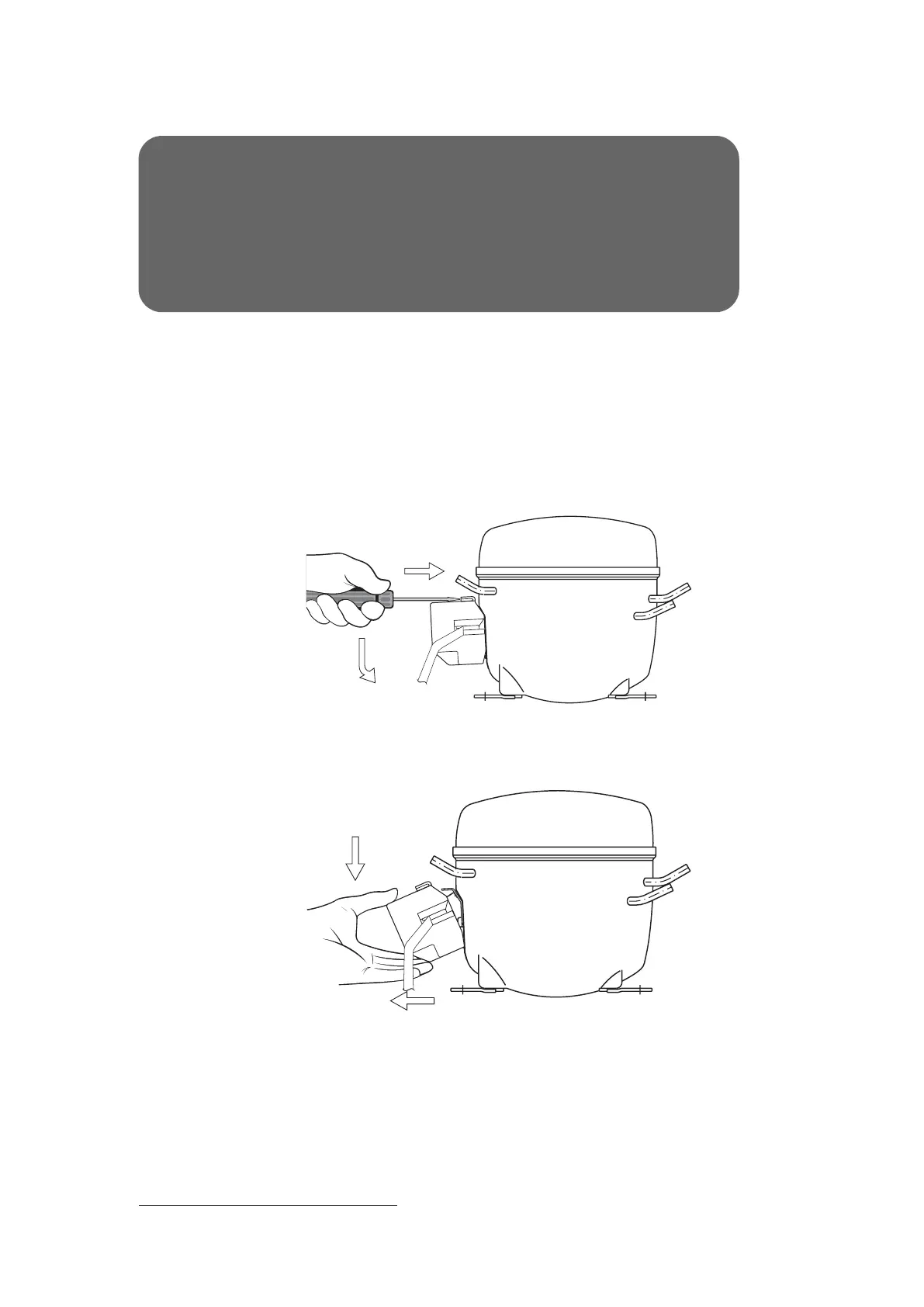

To disassemble the fence cover, the following sequence must be adopted
*
.
1. Introduce a screwdriver into the clip in the top of the fence cover and push it
down;
2. To remove the cover, push it down and pull out of the compressor.
INSTRUÇÕES DE MONTAGEM DE COMPONENTES ELÉTRICOS
INFORMATIVO TÉCNICO
CÓDIGO 05006 - OUTUBRO/06 - REVISÃO No. 01
Para a retirada fi nal da tampa, pressione-a para baixo,
afastando-a do compressor (veja fi gura 12).
Figura 12
1
2
Figura 11
1
2
7 - PROCEDIMENTO DE MONTAGEM E DESMONTAGEM
DA NOVA TAMPA DO RELÉ (EM e F/EG)
Após a montagem do dispositivo de partida e do
protetor térmico, faça as conexões elétricas.
Na seqüência, a tampa deve ser apoiada de forma
que se encaixe nas abas laterais e superior do fence
conforme fi gura 13, observado o alinhamento adequado
da mesma.
Insira então o prendedor de cabos no alojamento,
garantindo que o cabeamento esteja na posição
adequada (fi gura 14), parafusando com um torque de
1,2 N.m.
A seguir a tampa deve ser pressionada contra o
compressor até se ouvir o estalo característico de
encaixe.
Figura 14
PÁGINA 04 DE 06
Figura 13
Para desmontar a tampa é necessário introduzir uma
chave de fenda na lingüeta de desencaixe localizada
na face superior da tampa (veja fi gura 11) e pressionar
a chave de fenda para baixo, até que o ressalto fi que
liberado do rasgo da base.
Figure 3.6: Step 1
INSTRUÇÕES DE MONTAGEM DE COMPONENTES ELÉTRICOS
INFORMATIVO TÉCNICO
CÓDIGO 05006 - OUTUBRO/06 - REVISÃO No. 01
Para a retirada fi nal da tampa, pressione-a para baixo,
afastando-a do compressor (veja fi gura 12).
Figura 12
1
2
Figura 11
1
2
7 - PROCEDIMENTO DE MONTAGEM E DESMONTAGEM
DA NOVA TAMPA DO RELÉ (EM e F/EG)
Após a montagem do dispositivo de partida e do
protetor térmico, faça as conexões elétricas.
Na seqüência, a tampa deve ser apoiada de forma
que se encaixe nas abas laterais e superior do fence
conforme fi gura 13, observado o alinhamento adequado
da mesma.
Insira então o prendedor de cabos no alojamento,
garantindo que o cabeamento esteja na posição
adequada (fi gura 14), parafusando com um torque de
1,2 N.m.
A seguir a tampa deve ser pressionada contra o
compressor até se ouvir o estalo característico de
encaixe.
Figura 14
PÁGINA 04 DE 06
Figura 13
Para desmontar a tampa é necessário introduzir uma
chave de fenda na lingüeta de desencaixe localizada
na face superior da tampa (veja fi gura 11) e pressionar
a chave de fenda para baixo, até que o ressalto fi que
liberado do rasgo da base.
Figure 3.7: Step 2
*
The gures displayed here are merely illustrative
