Endress+Hauser RTA421 - 3 Raccordement Électrique; Occupation des Bornes

Occupation des bornes Entrée et sortie
L/L+ L pour AC + pour DC
Alimentation
N/L- N pour AC - pour DC
81 Alimentation +24 V
Alimentation
transmetteur (option)
11 Terre du signal, courant, tension
Entrée signal de
mesure
15 Signal de mesure tension 0/2… 10 V
16 Signal de mesure courant 0/4…20 mA
41 Contact de repos
Sortie relais 1
42
Contact inverseur
(raccordement commun relais 1)
43 Contact de travail
51 Contact de repos
Sortie relais 2
52
Contact inverseur
(raccordement commun relais 2)
53 Contact de travail
41 42 43
51 52 53
L/L+ N/L-
11 15 16 81

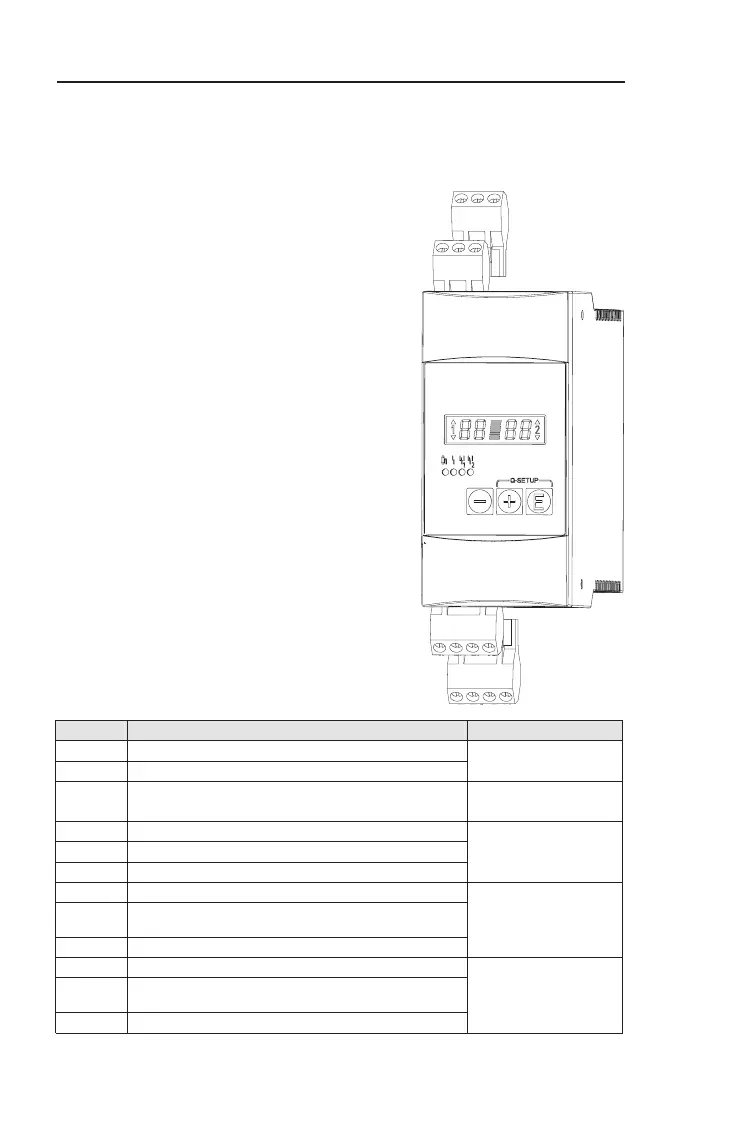

3. Raccordement électrique
3.1 Occupation des bornes
relais 2
Entrée analogique avec alimentation
transmetteur
relais 1
Alimentation
Contacteur
50
