Подсоедините коаксиальные кабели, ведущие от источников видео, к разъемам
BNC Video In (видеовход).
① Видеовход
② Сквозной видеовыход
③ Аудиовход/-выход
④ Порт eSATA
⑤ Тревожные вход и выход
⑥ Порт RS485
⑦ Порт RS232
⑧ Кнопка сброса на заводские на-
стройки
⑨ Видеовыход
⑩ Сетевой порт
⑪ Подключение кабеля питания
Для подключения источника видео к другому устройству Вы можете использо-
вать сквозные BNC-коннекторы.
ПРИМЕЧАНИЕ: Сквозные BNC-коннекторы обладают автоматическим
завершением цикла. НЕ подключайте кабель к сквозному BNC-конне-
ктору в случае, если он не подсоединен к устройству с завершением
цикла, иначе это ухудшит качество изображения.
Ваш видеорегистратор способен записывать аудио-
сигнал от четырех источников. Подключите источники
аудио посредством штекера RCA к следующим входам
Audio In 1, Audio In 2, Audio In 3 и Audio In 4. Соедини-
те аудиовыход (Audio Out) с Вашим усилителем.

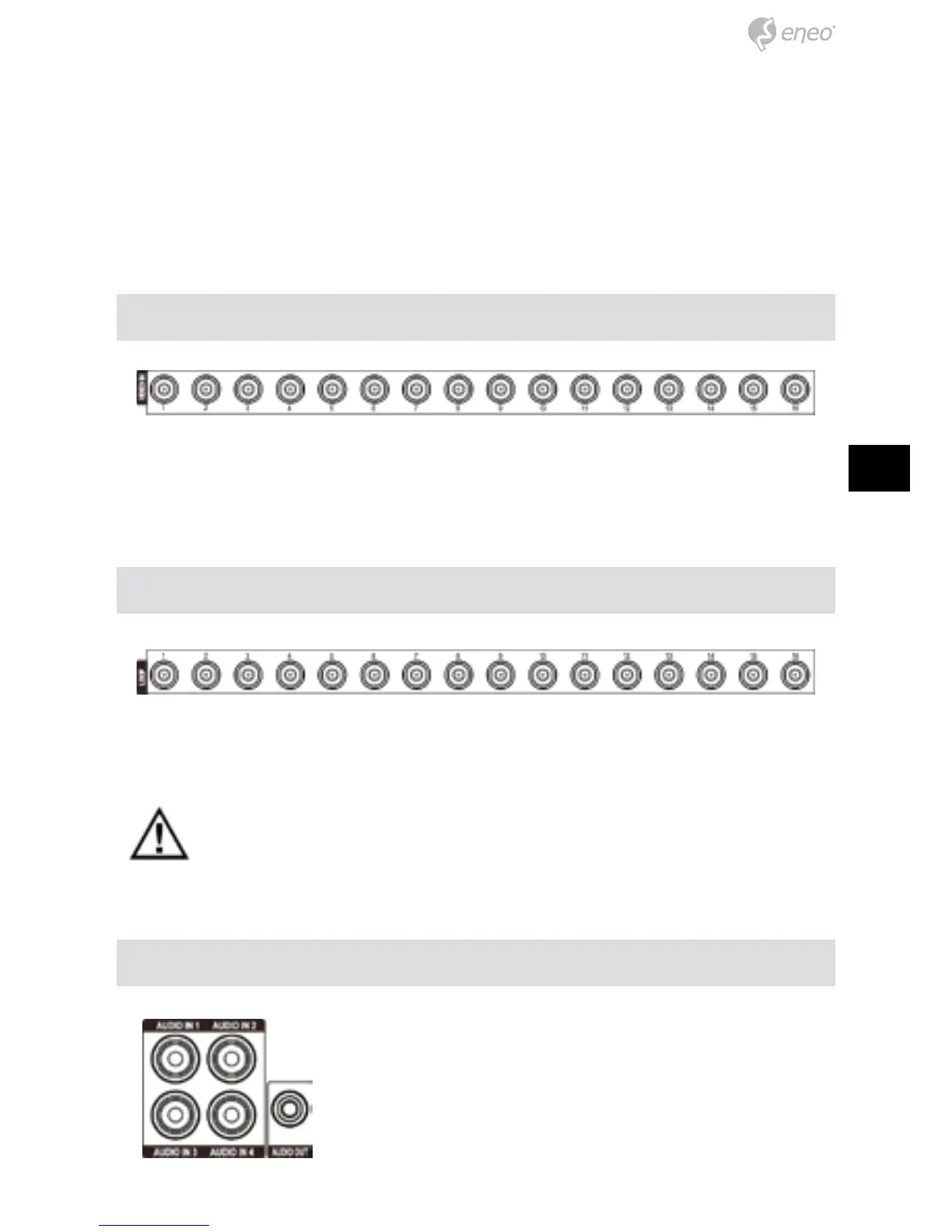

Видеовход
Сквозной разъем видео
Аудио вход/выход
