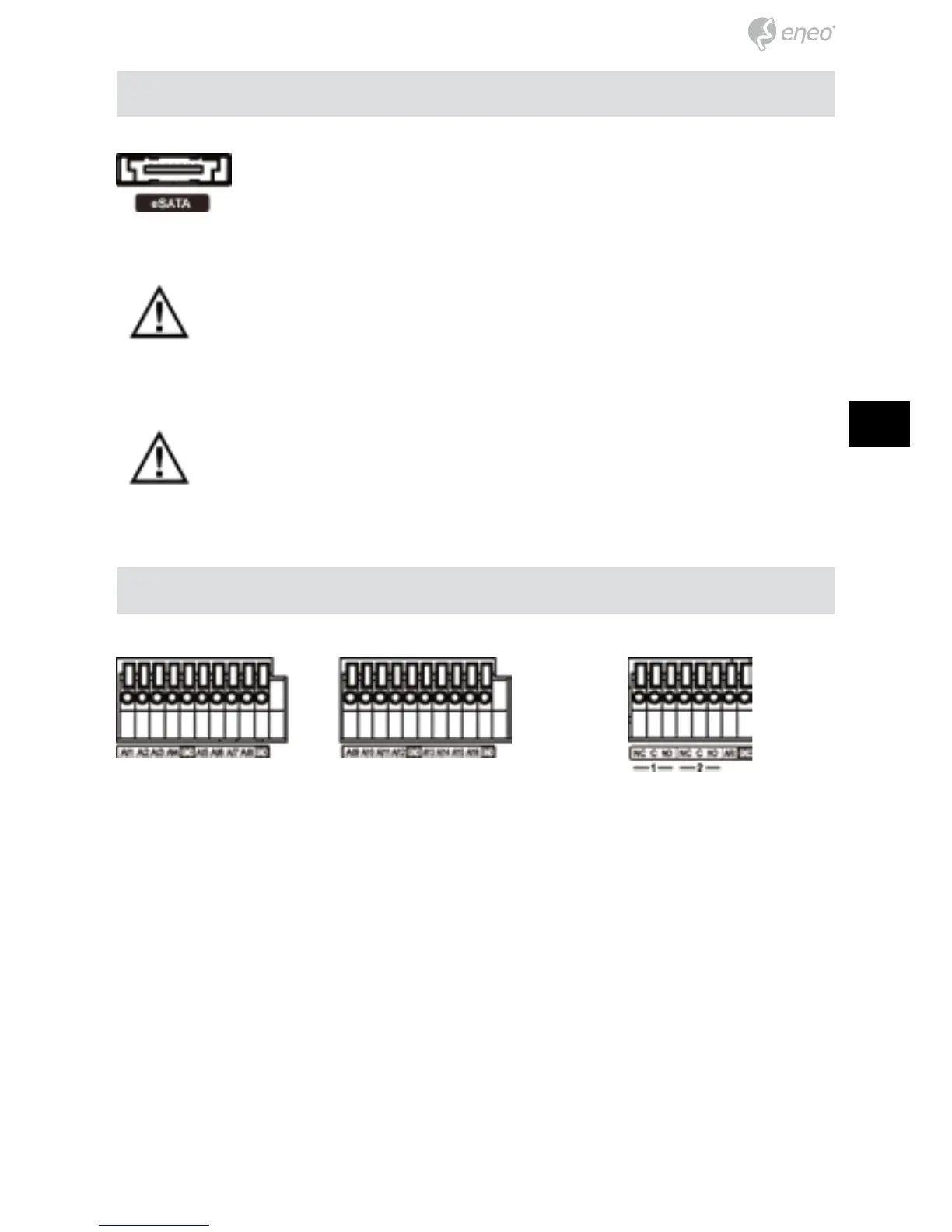

Złacze eSATA port służy do podłączania zewnętrznych przestrzeni
dyskowych służących do rejestracji obrazu. Podłącz zewnętrzny
dysk lub macierz eSATA do złącza eSATA.
UWAGA: NIE ODŁĄCZAĆ urządzeń podłączonych do portu eSATA w
czasie pracy rejestratora. Aby podłączyć lub odłączyć urządzenia eSATA
należy uprzednio rejestrator. Uruchamiaj urządzenia eSATA PRZED
uruchomieniem rejestratora. Wyłączaj urządzenia eSATA PO wyłączeniu rejestratora
- następnie odłącz je.
UWAGA: Jeżeli urządzenie eSATA zostanie wyłączone podczas pracy
rejestratora, system może zachowywać się niestabilnie.
Wejścia alarmowe (1 - 16). Za pomocą zewnętrznych urządzeń można przesłać do re-
jestratora sygnał wskazujący konieczność reakcji na zdarzenie. Do złączy AI (wejście
alarmowe) i GND (uziemienie) można podłączyć przełączniki mechaniczne i elektrycz-
ne. Próg napięcia dla przełączników elektrycznych typu NC (standardowo zamknięte)
wynosi powyżej 2,4V, a dla przełączników typu NO (standardowo otwarte) – poniżej
0,3V. Aby napięcie zostało wykryte, musi zachować swój poziom przez przynajmniej
0,5 sekundy. Zakres napięcia na wejściach alarmowych waha się od 0V do 5V.
GND (Masa): Podłącz uziemienie wejścia lub/i wyjścia alarmowego do złącza GND.
UWAGA: Wszystkie złącza GND (Masa) są wspólne .
NC/NO (Alarmowe wyjścia przekaźnikowe): rejestrator jest w stanie sterować
zewnętrznymi urządzeniami, takimi jak brzęczyki czy źródła światła. Podłącz urzą-
Złącze eSATA
Wejście/wyjście alarmowe
