Connectez les câbles coaxiaux des sources vidéo aux connecteurs d'entrée vidéo
BNC.
① Entrée vidéo
② Vidéo loop through (Boucle vidéo)
③ Entrée/sortie audio
④ Port eSATA
⑤ Entrée/sortie d´alarme
⑥ Port RS485
⑦ Port RS232
⑧ Réinitialisation d´usine
⑨ Sortie vidéo
⑩ Port réseau
⑪ Connecteur du cordon d´alimentation
Si vous souhaitez brancher votre source vidéo à un autre dispositif, vous pouvez
utiliser les connecteurs en boucle BNC.
REMARQUE: Les connecteurs BNC en boucle sont dotés de terminaison.
Ne PAS connecter un câble dans la boucle BNC s'il n'est pas branché sur
un appareil de terminaison car la qualité de la vidéo s'en trouvera affaiblie.
Votre enregistreur numérique peut enregistrer des séquences
audio à partir de quatre sources. Branchez les sources audio
sur les entrées Audio In 1, Audio In 2, Audio In 3 et Audio In
4 selon les besoins à l'aide de prises jack RCA. Branchez la
sortie audio (Audio Out) à votre amplificateur.

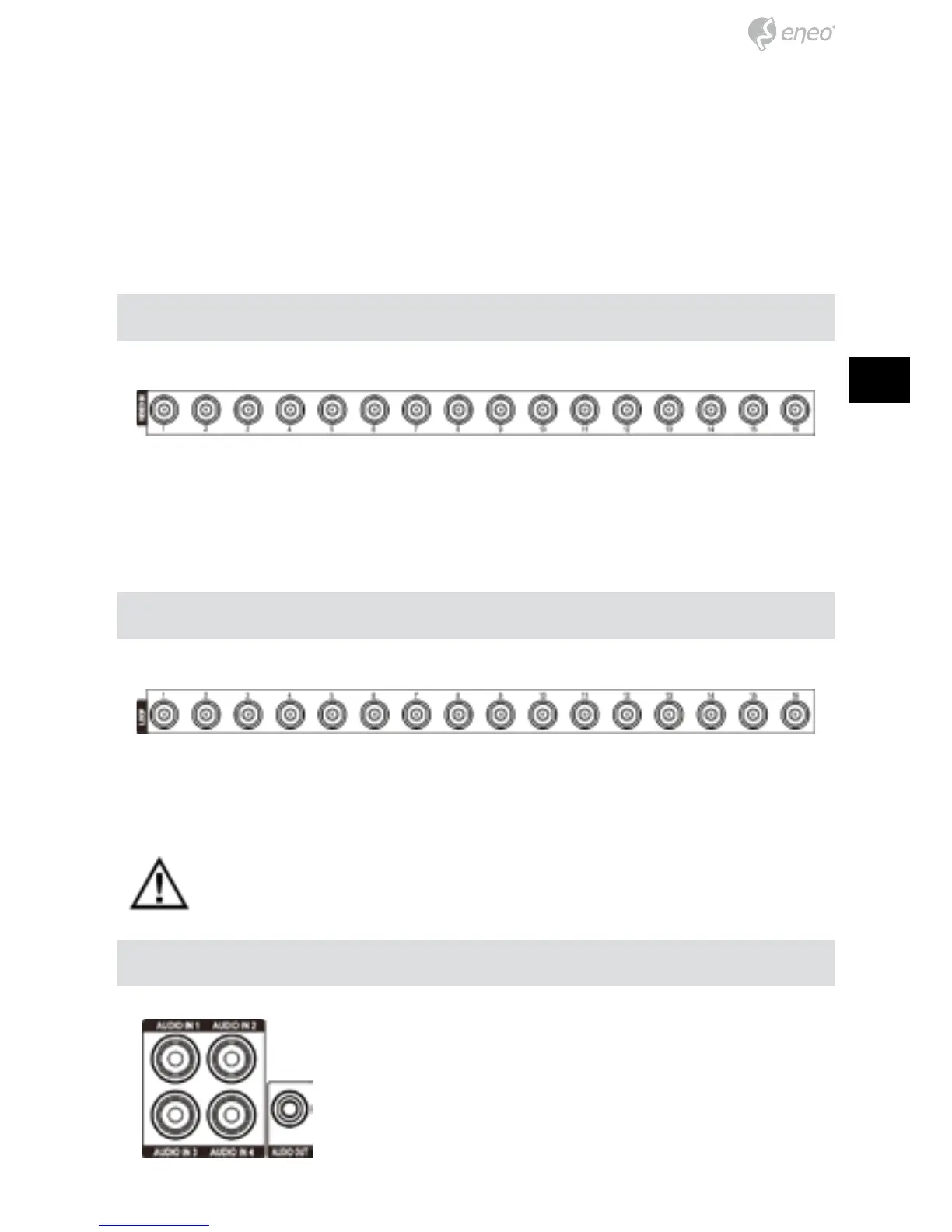

Entrée vidéo
Boucle vidéo
Entrée/Sortie audio
