Podłącz źródła obrazu do wejść wideo BNC przy użyciu kabli koncentrycznych.
① Wejście wideo
②Przelotowe wyjścia wideo
③ Wyj/Wej audio
④ Złącze eSATA
⑤ Wej/Wyj alarmowe
⑥ Złącze RS485
⑦ Złącze RS232
⑧ Przycisk ustawień fabrycznych
⑨ Wyjście wideo
⑩ Złącze Ethernet
⑪ Złącze zasilania
Jeśli chcesz podłączyć źródło obrazu do innego urządzenia oprócz opisywanego
rejestratora, możesz użyć złączy BNC typu LOOP (przelotowych).
UWAGA: Złącza BNC typu LOOP są automatycznie terminowane. NIE
WOLNO podłączać kabla do złącza BNC typu LOOP, o ile kabel nie jest
podłączony do terminowanego urządzenia. W przeciwnym razie jakość
obrazu może być niższa od oczekiwanej.
Rejestrator może nagrywać dźwięk z maksymalnie czte-
rech źródeł. Podłącz źródła dźwięku odpowiednio' do
złącz Audio In 1', 'Audio In 2', 'Audio In 3' oraz 'Audio In
4' za pomocą wtyków RCA. Podłącz wyjście Audio Out do
wzmacniacza.

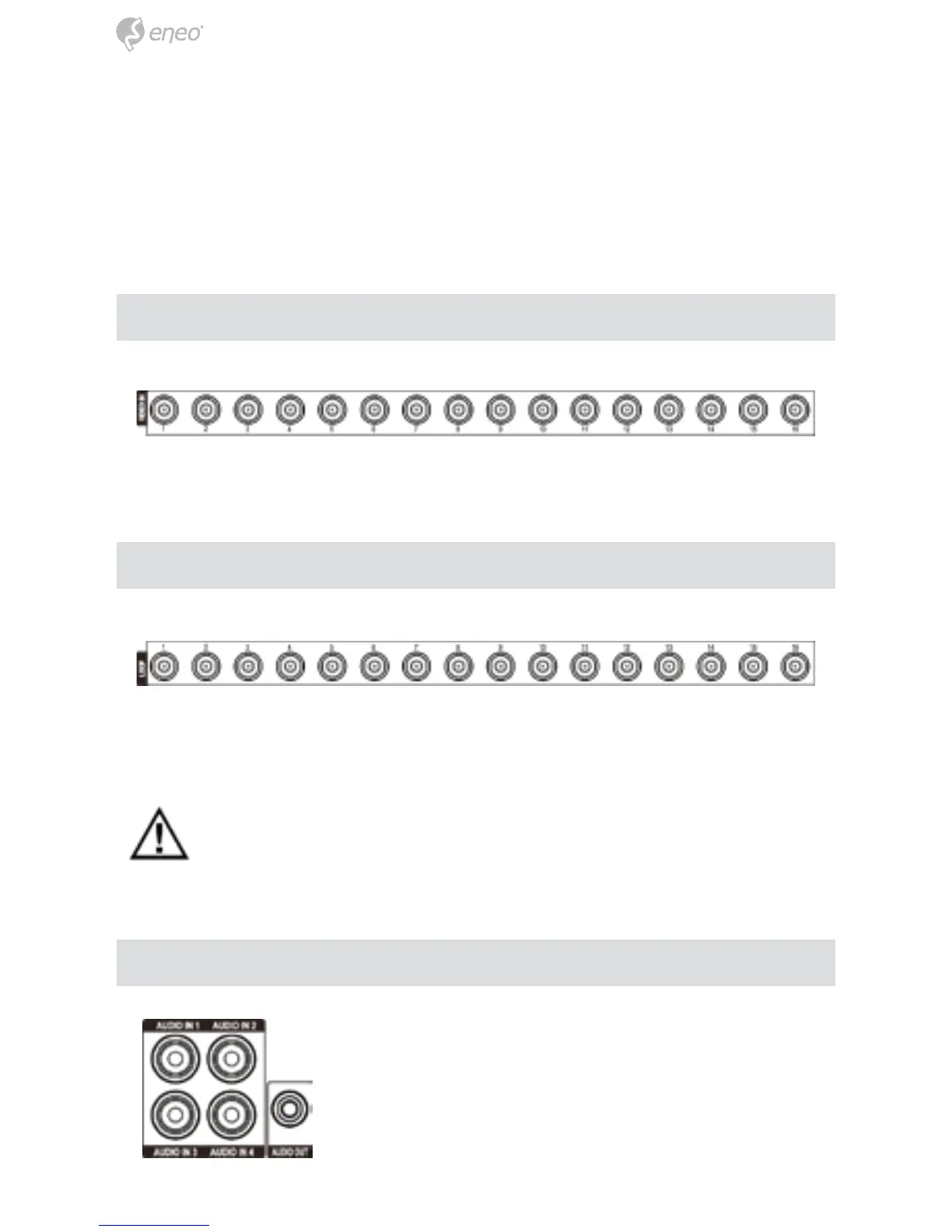

Wejście wideo
Przelotowe wyjścia wideo
Wejście/wyjście dźwięku
