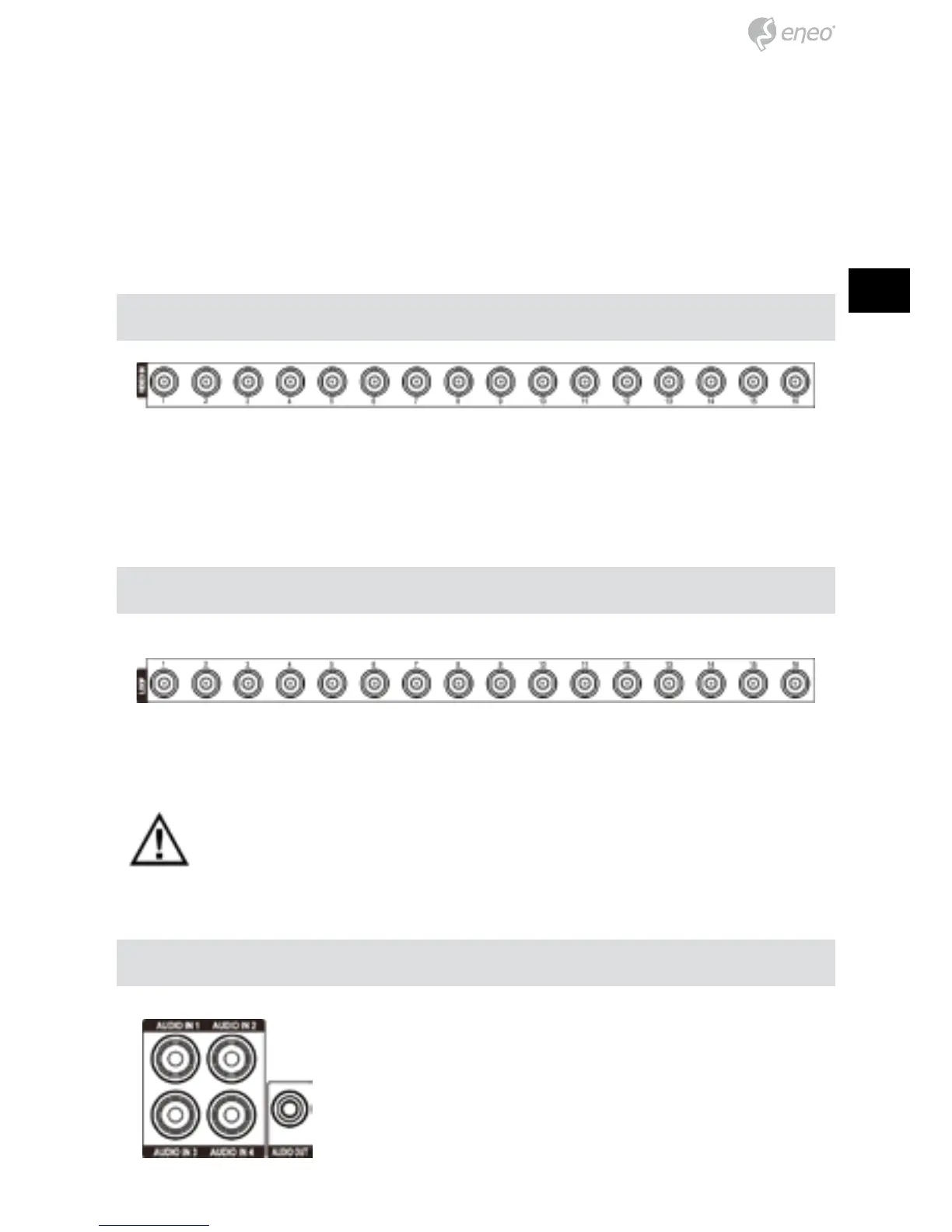

Schließen Sie die Koaxialkabel der Videoquellen an die BNC-Anschlüsse mit der
Bezeichnung Video In an.
① Video Eingang
② Video Durchschleifausgang
③ Audio EIN/AUS
④ eSATA Port
⑤ Alarm Eingang/Ausgang
⑥ RS485 Port
⑦ RS232 Port
⑧ Schalter Werkseinstellungen
⑨ Video Ausgang
⑩ Netzwerk Port
⑪ Anschluss Netzkabel
Wenn Sie Ihre Videoquelle an ein anderes Gerät anschließen möchten, können Sie
die BNC-Durchschleifanschlüsse (Loop) verwenden.
HINWEIS: Die BNC-Durchschleifanschlüsse sind automatisch terminiert.
Schließen Sie KEIN Kabel an die BNC-Durchschleifanschlüsse an, außer
wenn es mit einem terminierten Gerät verbunden ist, weil sonst die Videoqua-
lität verschlechtert wird.
Ihr DVR kann bis zur vier Audioquellen aufnehmen. Schlie-
ßen Sie die Audioquellen nach Bedarf an die RCA-An-
schlüsse AudioIn1, AudioIn2, AudioIn3 und AudioIn4
an. Schließen Sie den AudioOut an Ihren Verstärker an.
Videoeingang
Video-Durchschleifanschluss
Audio-Ein-/Ausgang
