enphase HCS-40 - Indications des Voyants LED du Panneau Avant

© 2024 Enphase Energy Inc. Tous droits réservés.
Janvier 2024
140-00277-03
43
HCS Manuel d’installation et d’utilisation
#
AMBRE
ALIMENTATION
VOYANT LED
VERT
CHARGE
VOYANT LED
ROUGE
ALIMENTATION
VOYANT LED
DE DÉFAUT
ROUGE
CHARGE
VOYANT LED
DE DÉFAUT
CONDITION DE DÉFAUT
 OFF OFF OFF OFF
PAS DE COURANT VERS L’EVSE. VÉRIFIEZ
LE DISJONCTEUR.
2 ON OFF OFF OFF
NON BRANCHÉ SUR LE VE OU LE VE N’EST
PAS PRÊT À ÊTRE CHARGÉ.
3 ON ON OFF OFF
CHARGEMENT ACTIVÉ, LECOURANT EST
APPLIQUÉ AU VÉHICULE.
4 ON OFF
ON - NE
CLIGNOTE
PAS
OFF
MAUVAISE MISE À LA TERRE OU LA MISE À
LA TERRE N’EST PAS PRÉSENTE.
5 ON OFF OFF
ON - NE
CLIGNOTE
PAS
PROBLÈME DE COMMUNICATION AVEC LES EV.
DÉCONNECTEZ ET REDÉMARREZ.
6 ON OFF OFF CLIGNOTE
DÉCLENCHEMENT DU DÉFAUT DE TERRE DE
L’EV. VÉRIFIEZ LA CONNEXION DU VÉHICULE.
7 ON OFF CLIGNOTE CLIGNOTE
DÉFAUT INTERNE DE L’EVSE. APPEL DE
SERVICE.
Indications des voyants LED du panneau avant

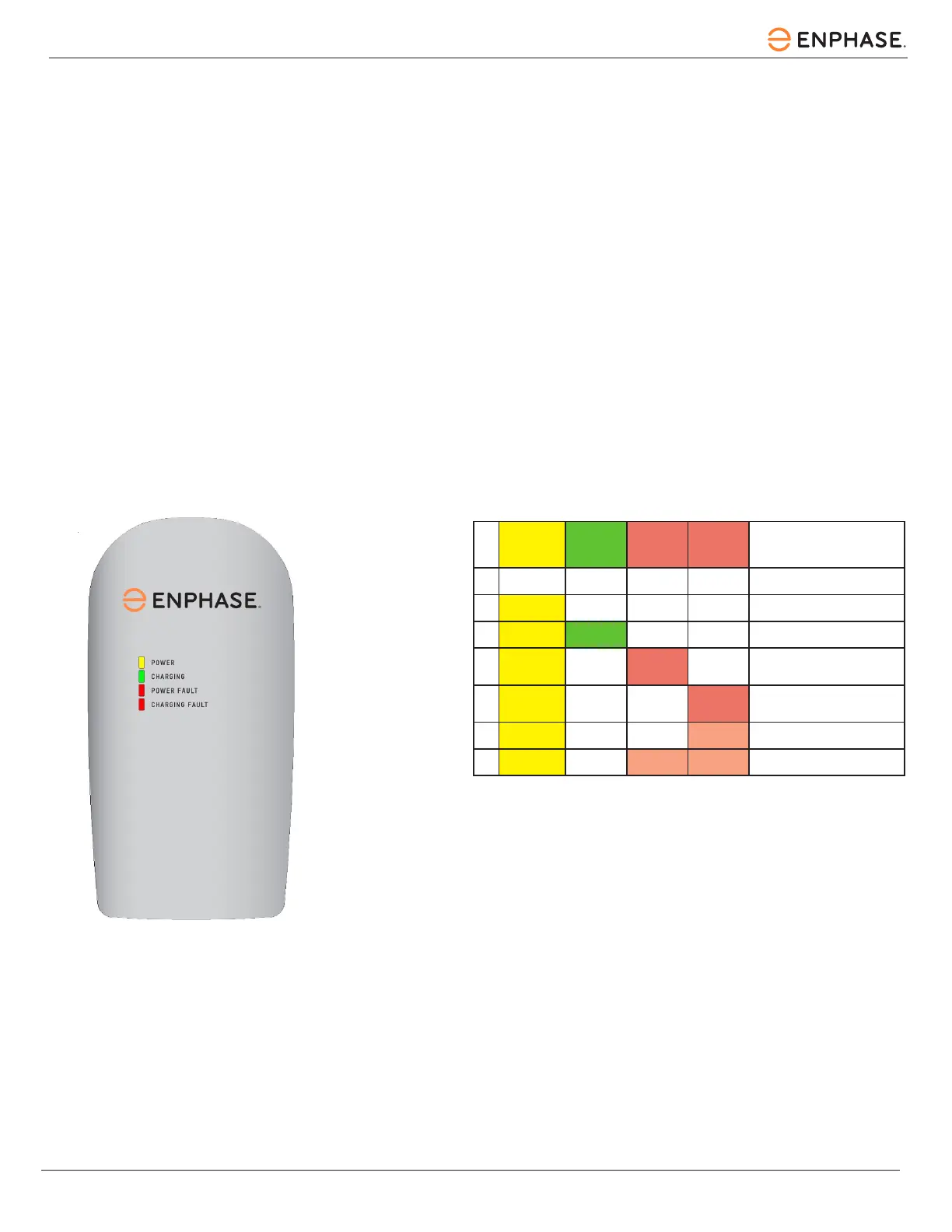

Le panneau avant du chargeur HCS comporte quatre voyants lumineux, comme le montre la Figure 1.
ALIMENTATION (Ambre), indique que le courant est disponible pour l’EVSE.
CHARGE (Vert), indique que le véhicule demande une charge et qu’unealimentation AC est actuellement appliquée au
véhicule.
DÉFAUT D’ALIMENTATION (Rouge), indique que l’EVSE n’est pas câblé correctement. Le problème peut être dû à une
mauvaise mise à la terre ou à une absence de mise à la terre. Lecâblage doit être examiné par un électricien qualié.
DÉFAUT DE CHARGE (Rouge), indique que l’EVSE est incapable de communiquer correctement avec le véhicule,
ou qu’une condition de défaut de sécurité a été détectée par l’unité.
Figure 1 : Panneau avant
Tableau 1 : Informations sur les voyants LED du panneau avant
