HCS Manual de instalación y funcionamiento
Montaje de la funda del conector SAE J1772
La funda del conector SAE J1772 se incluye para proporcionar un alojamiento de protección conveniente para el cabezal del
conector SAE J1772 cuando no está en uso.
• La funda del conector SAE J1772 debe colocarse de forma quelos usuarios tengan un acceso fácil y seguro al
conector SAE J1772.
• Para la instalación en interiores, monte la funda del conector SAE J1772 entre 45,7 cm (18”) y 122 cm (48”) por
encima del suelo o del nivel del terreno.
• Para la instalación en exteriores, monte la funda del conector SAE J1772 entre 61 cm (24”) y 122 cm (48”) por
encima del suelo o del nivel del terreno.
• La funda del conector SAE J1772 tiene dos oricios de montaje alineados verticalmente y separados
13,8 cm (5,45”), uno en la parte superior y otro en la parte inferior del envolvente. Utilice una regla o plantilla para
marcar la ubicación de los oricios en la supercie de montaje.
• La alineación vertical de los oricios de montaje del Cargador HCS EVSE y de la funda del conector SAE J1772
permite el montaje conveniente de ambos componentes en el mismo poste o estructura de pared. Por ejemplo,
la funda puede montarse directamente encima del EVSE.
• Coloque la funda del conector SAE J1772 de forma que ambos oricios de montaje puedan aprovechar un
marco estructural sólido en el interior de la pared o una supercie de pared resistente como la madera
contrachapada.
• Se incluye un juego de tornillos exteriores para madera y arandelas de acero inoxidable para montar la funda del
conector SAE J1772 en una supercie de madera.
• Para el montaje en una supercie sólida como hormigón, ladrillo o piedra, es posible que sea necesario adquirir
herrajes alternativos. Algunos ejemplos de herrajes de montaje en paredes sólidas son los conjuntos múltiples,
los anclajes de cuña y los anclajes de manguito. Utilice el tipo de herraje de montaje más apropiado para la
estructura de soporte.

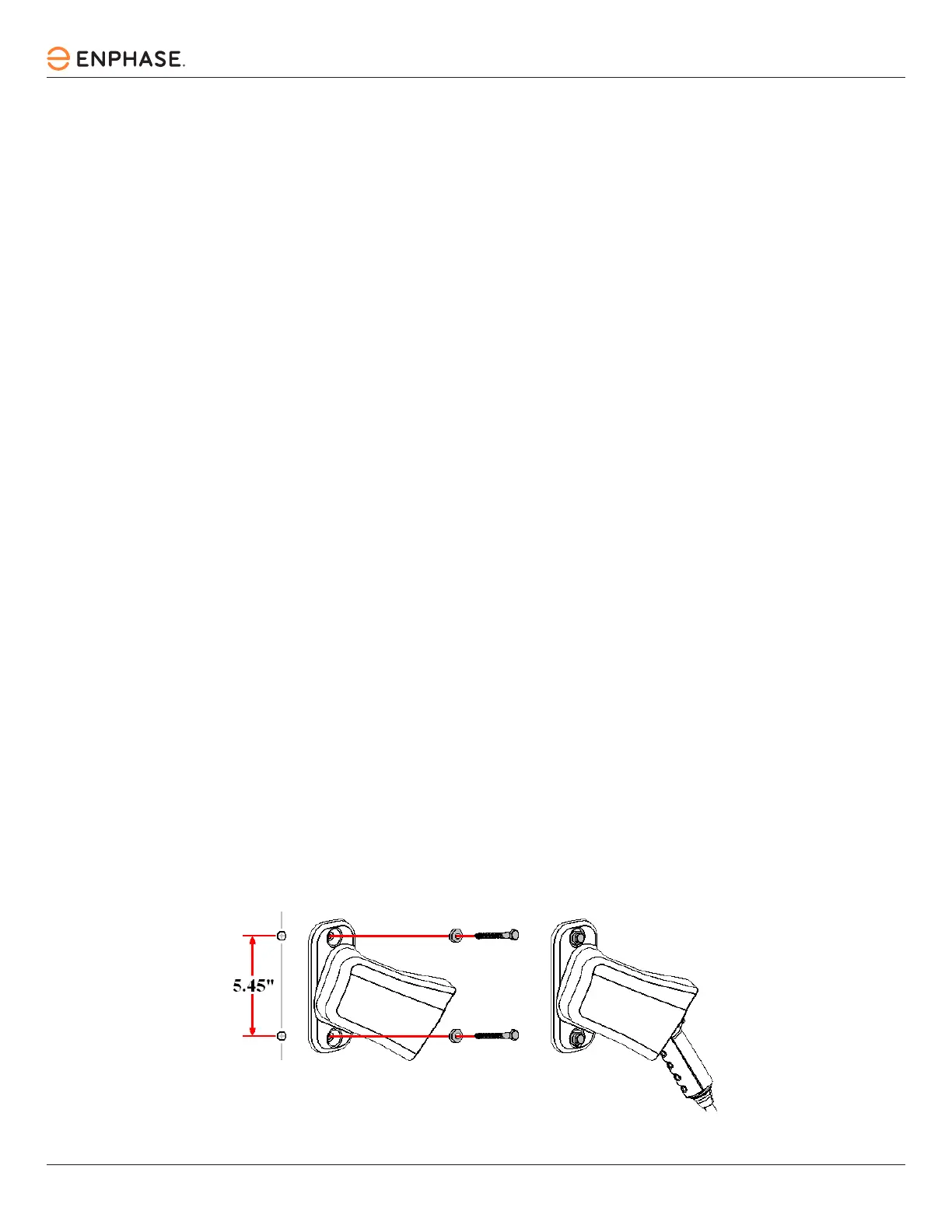

Figura 11 : Montaje de la funda del conector SAE J1772 utilizando los tornillos y arandelas exteriores para madera
