HCS Manual de instalación y funcionamiento
Instrucciones de cableado (cableado)
Dirija el conducto del cargador HCS EVSE a una caja de conexiones cercana. Utilice el accesorio de conducto estanco
de ½” y la arandela de sellado para proporcionar un sellado resistente a la humedad entre el accesorio de conducto y
la caja de conexiones. Si es necesario, perfore un oricio de ⅞" de diámetro para alojar el accesorio del conducto. Para
instalaciones en exteriores, asegúrese de que la caja de empalmes esté completamente sellada con un sellador de silicona
de grado eléctrico adecuado.
Antes de conectar los conductores de servicio, lea atentamente la sección de este manual titulada Instalación -
Conexiones de Servicio. Si no está seguro del tipo de alimentación suministrada en el panel de servicio, consulte con la
compañía eléctrica local o llame a un Representante de Servicio para obtener asistencia.
Los tres conductores de servicio HCS-40 suministrados utilizan cable de cobre trenzado 10 AWG 90ºC.
Los tres conductores de servicio HCS-50, HCS-60 y HCS-80 utilizan cable de cobre trenzado 8 AWG, 90ºC.
El aislamiento de cada conductor está codicado por colores para una instalación estándar de 240 V CA :
Verde : Tierra
Negro : Línea 1 (120 V CA a tierra)
Rojo : Línea 2 (120 V CA a tierra)

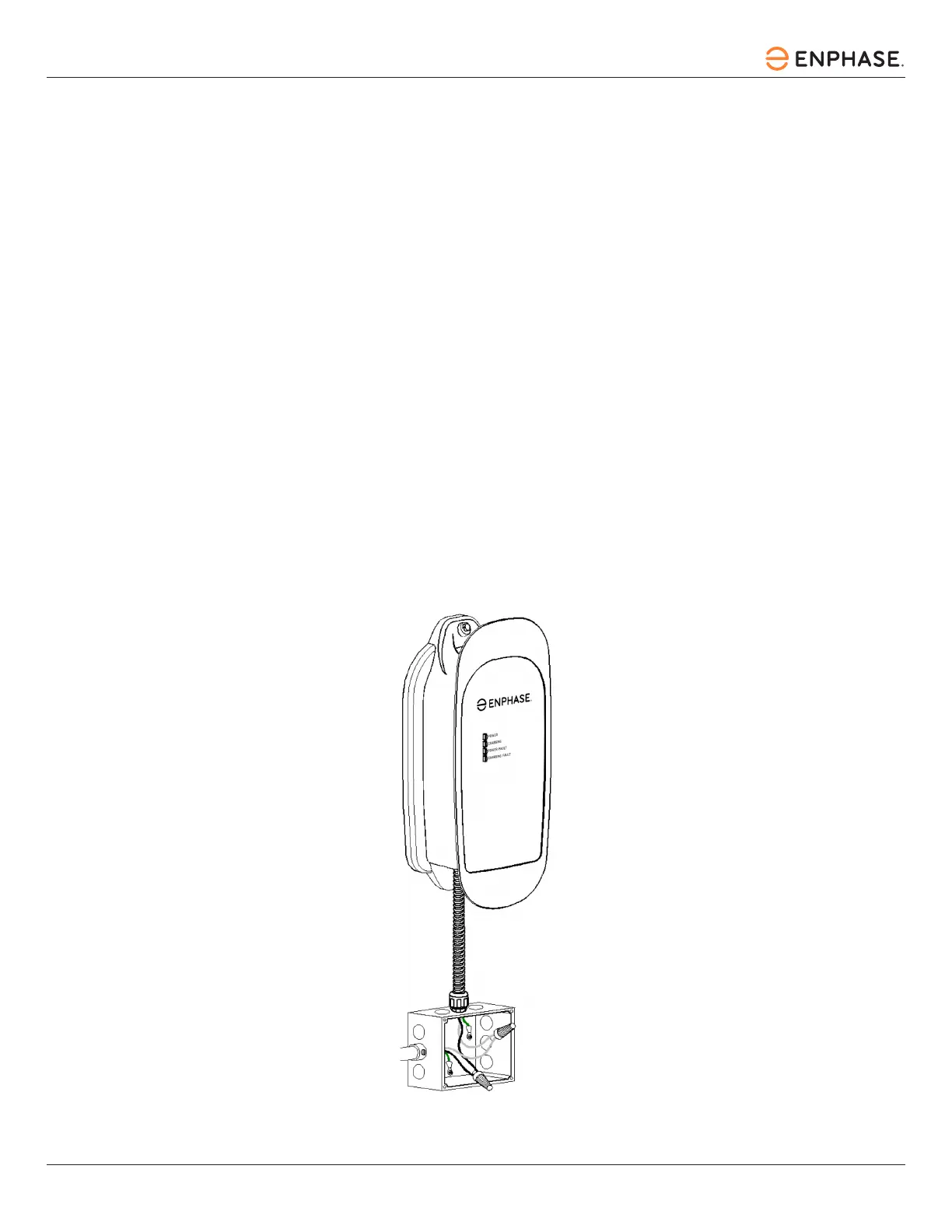

Figura 6 : Cableado del EVSE en una caja de conexiones
