HCS Manual de instalación y funcionamiento
Montaje del EVSE para construcción de pared sólida
• Para jar la unidad en hormigón, perfore previamente oricios del tamaño adecuado y utilice anclajes múltiples o de
cuña en ambos puntos de montaje.
• Para jar la unidad en ladrillo o piedra, taladre previamente oricios del tamaño adecuado y utilice anclajes de
manguito en ambos puntos de montaje.
• Las arandelas angulares de plástico incluidas pueden orientarse para que los tornillos puedan jarse en ángulo o
perpendicularmente a la supercie de montaje.
NOTA : Se incluyen dos juegos diferentes de arandelas angulares de plástico. Seleccione las arandelas que mejor se adapten
al “ ángulo de ataque ” del herraje de montaje y oriéntelas según correspondan.
NOTA : Que si la cabeza del herraje de montaje es menor de ⅜” (1 cm) de apertura de la arandela angular de plástico,
deberá colocarse una arandela plana adicional entre la arandela angular de plástico y el herraje de montaje.
• Se recomienda un tornillo de máquina de tamaño ¼ ” - 20 para el montaje del EVSE. Se recomiendan vástagos de
tornillo de al menos 5,1 cm (2 ” ). El tamaño del oricio de la arandela angular de plástico EVSE es ⅜” (1 cm) de
diámetro, asegúrese de que las cabezas de los tornillos tengan un diámetro mayor. Coloque arandelas del tamaño
adecuado entre las cabezas de los tornillos y las bridas de montaje del Cargador EV HCSIQ.

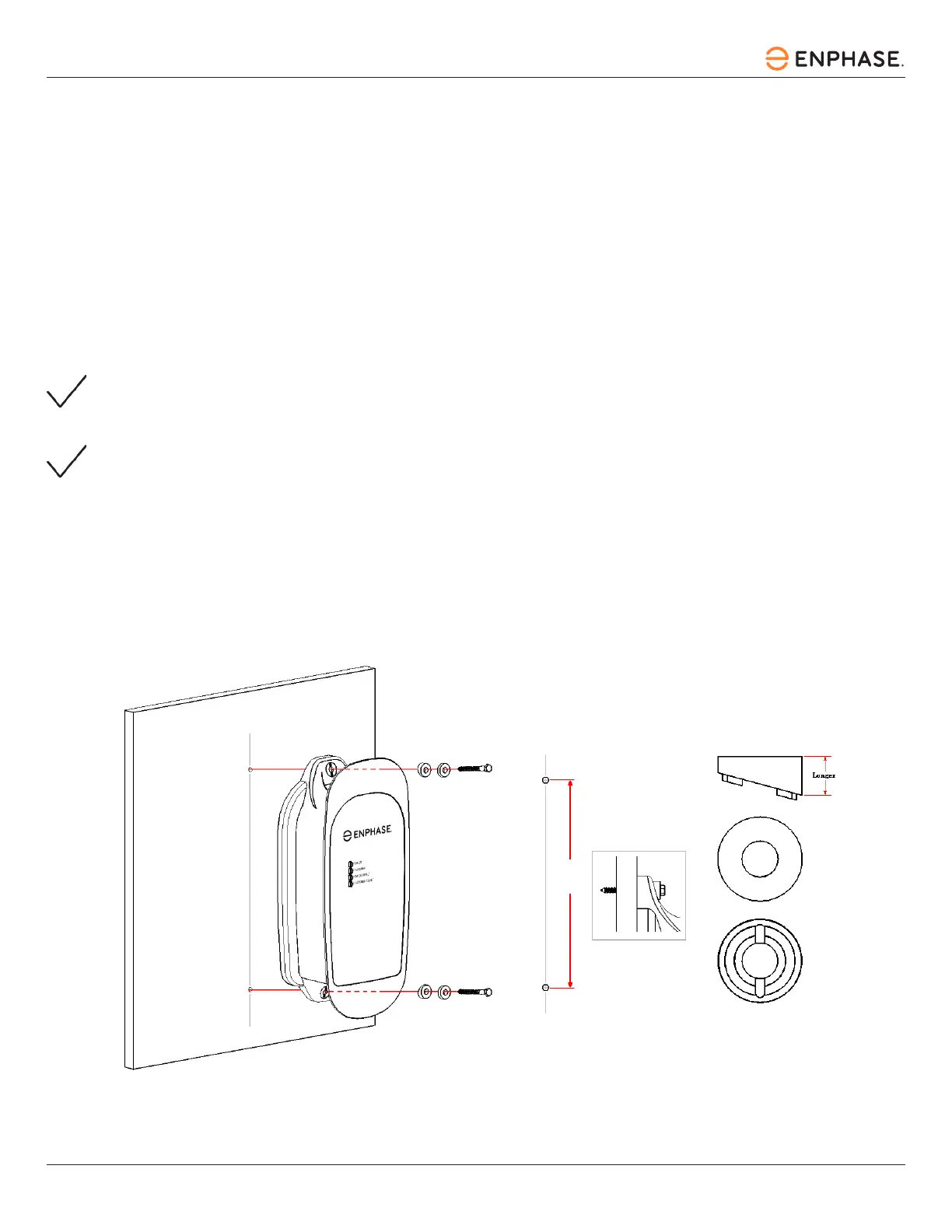

Figura 10: Montaje del EVSE en una pared sólida
17"
Montaje mural macizo
(empotrado)
