Montaje del EVSE en paredes huecas
• Coloque la unidad de forma que los dos oricios de montaje puedan valerse un marco estructural sólido dentro de la
pared o de una supercie de pared resistente como la madera contrachapada.
• Se recomiendan tirafondos de tamaño ¼” - 20 para montar el EVSE en una estructura de madera. Perfore
previamente los agujeros piloto de tamaño adecuado para permitir que el tirafondos se agarre a la estructura de
madera al tiempo que evita que la madera se agriete o astille mientras el tornillo está jado.
• Las arandelas angulares de plástico incluidas se pueden orientar para permitir que los tirafondos se jen en un
ángulo sin dejar de proporcionar un respaldo plano y sólido a la cabeza del tornillo.
• Si la cabeza del tornillo es más pequeña que la abertura de la arandela ⅜” (1 cm), será necesario colocar una
arandela plana adicional entre la arandela angular de plástico y la cabeza del tirafondos.
• Si cualquiera de los oricios de montaje no tiene una estructura de montaje sólida (como paneles de yeso sin un
respaldo sólido), será necesario utilizar herrajes de anclaje adecuados, como palomillas para paneles de yeso o
pernos molly.

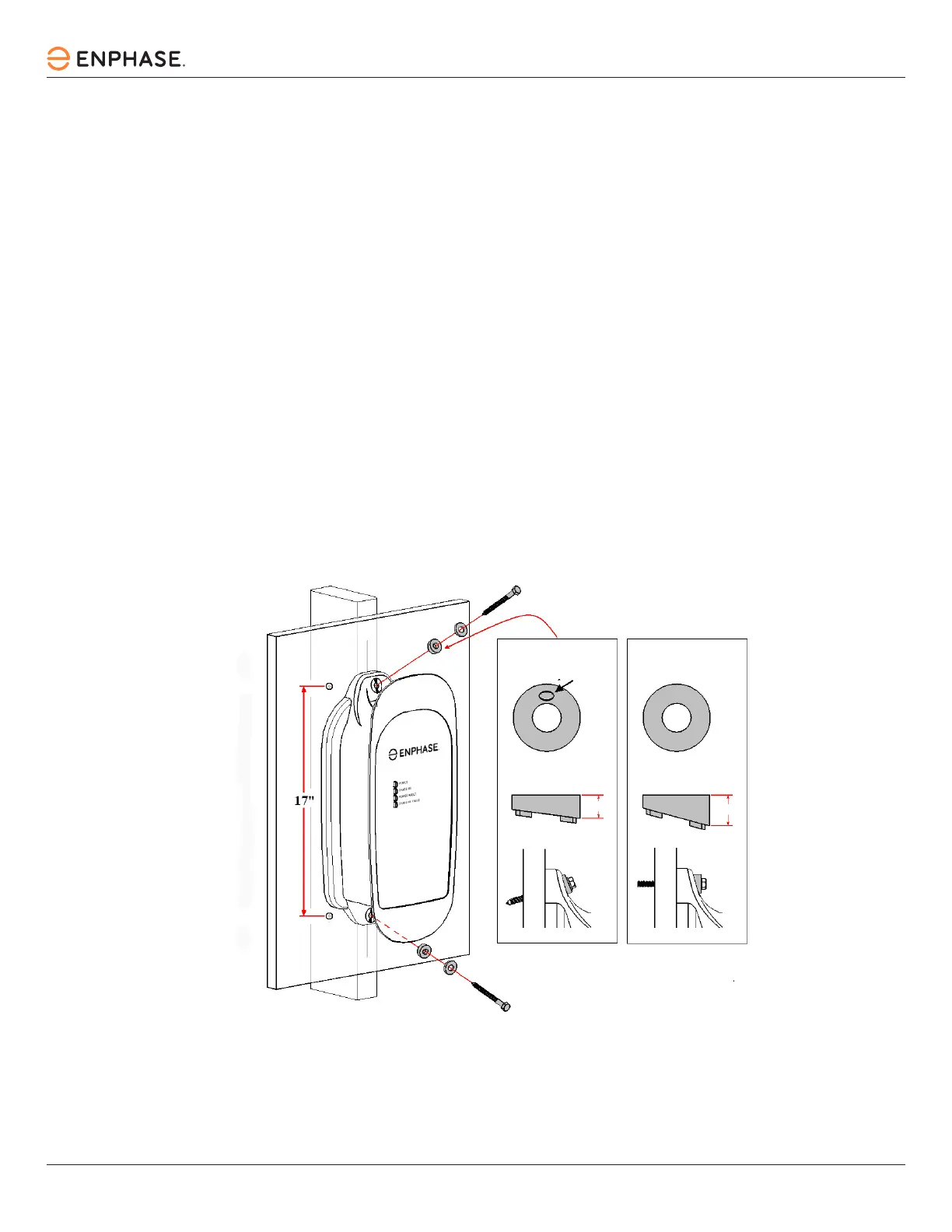

Figura 9 : Montaje del EVSE en una pared hueca
17"
NOTA: La arandela de
montaje diagonal está
marcada con una “O”.
Soporte de tornillo
diagonal
Fijación perpendicu-
lar con tornillos
más corto
más largo
