HCS Manual de instalación y funcionamiento
Instrucciones del receptáculo (EVSE de tipo enchufable)
El cargador enchufable HCS EVSE está equipado con un enchufe NEMA 14-50 o 6-50 que se extiende desde la parte inferior
del envolvente. El EVSE de tipo enchufable debe montarse por encima del receptáculo NEMA y también debe situarse a una
distancia máxima de 12 in (305 mm) del mismo.
Tanto en las conguraciones NEMA 14-50P como 6-50P, la clavija de tierra se encuentra en el punto más alejado del enchufe.
Se recomienda orientar un receptáculo NEMA 14-50R o 6-50R en consecuencia, de modo que el toma de tierra se encuentre
en el punto más bajo.
NOTA : Los EVSE tipo enchufe deben instalarse con el receptáculo 14-50R o 6-50R proporcionado si se incluye
con su producto. La instalación debe ser realizada por un instalador de Enphase o un electricista cualicado.

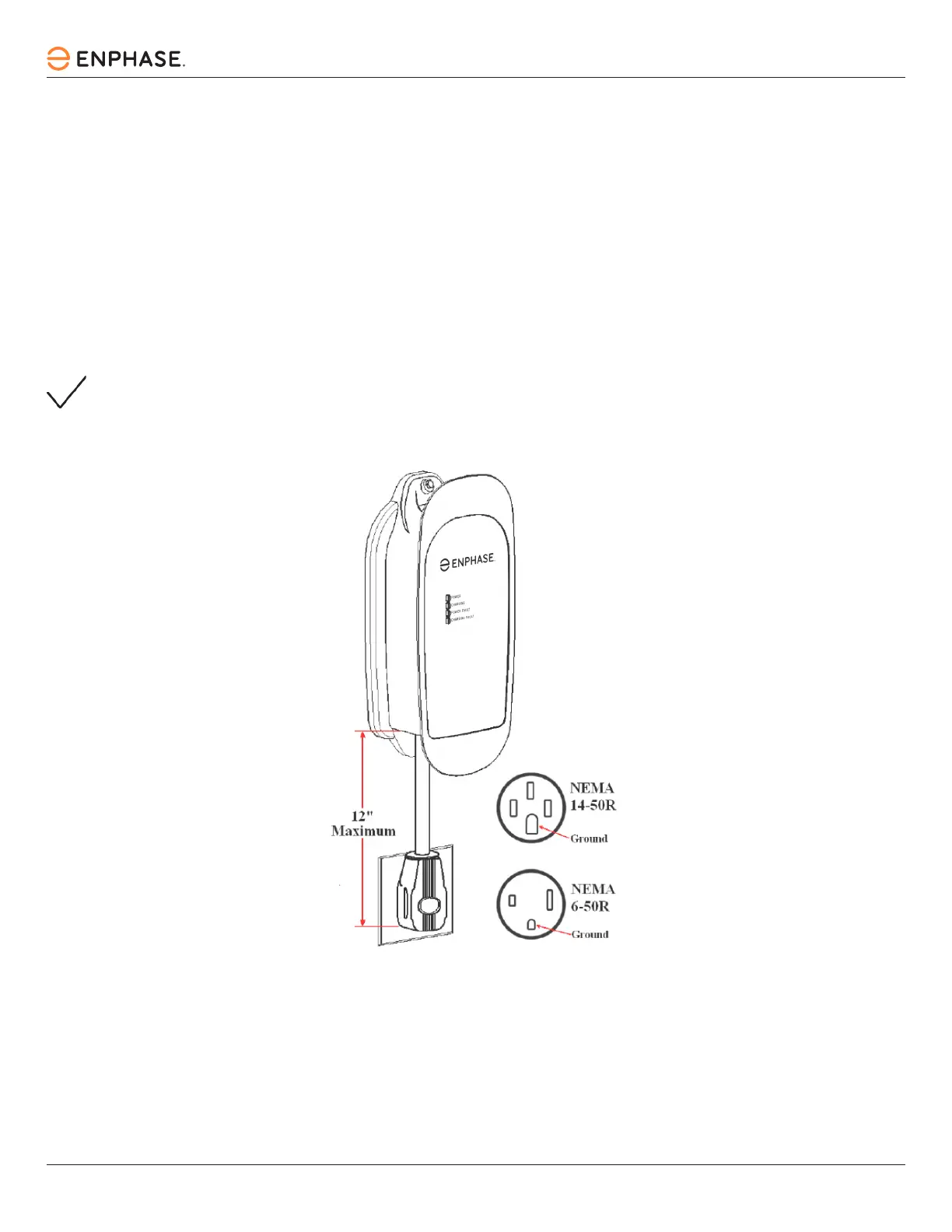

Figura 7 : Orientación preferida de los receptáculos NEMA debajo del EVSE de tipo enchufable
