HCS Manuel d’installation et d’utilisation
Montage de l’EVSE pour la construction à parois creuses
• Placez l’appareil de manière à ce que les deux trous de xation puissent proter d’une structure solide à
l’intérieur du mur ou d’une surface murale solide comme du contreplaqué.
• Des tire-fonds de taille ¼» - 20 sont recommandés pour le montage de l’EVSE sur une structure en bois.
Pré-percez des avant-trous de taille appropriée pour permettre au tire-fond de s’accrocher à la structure en
bois tout en évitant que le bois ne se ssure ou n’éclate pendant la xation de la vis.
• Les rondelles d’angle en plastique fournies peuvent être orientées pour permettre de xer les tire-fonds à un
angle tout en orant un support plat solide à la tête de la vis.
• Si la tête de la vis est plus petite que l’ouverture de la rondelle de ⅜» (1 cm), une rondelle plate supplémentaire
devra être placée entre la rondelle d’angle en plastique et la tête du tire-fond.
• Si l’un des deux trous de xation n’a pas de structure de montage solide (comme une cloison sèche sans support
solide), il sera nécessaire d’utiliser du matériel d’ancrage approprié comme des chevilles pour cloison sèche ou des
boulons mollets.

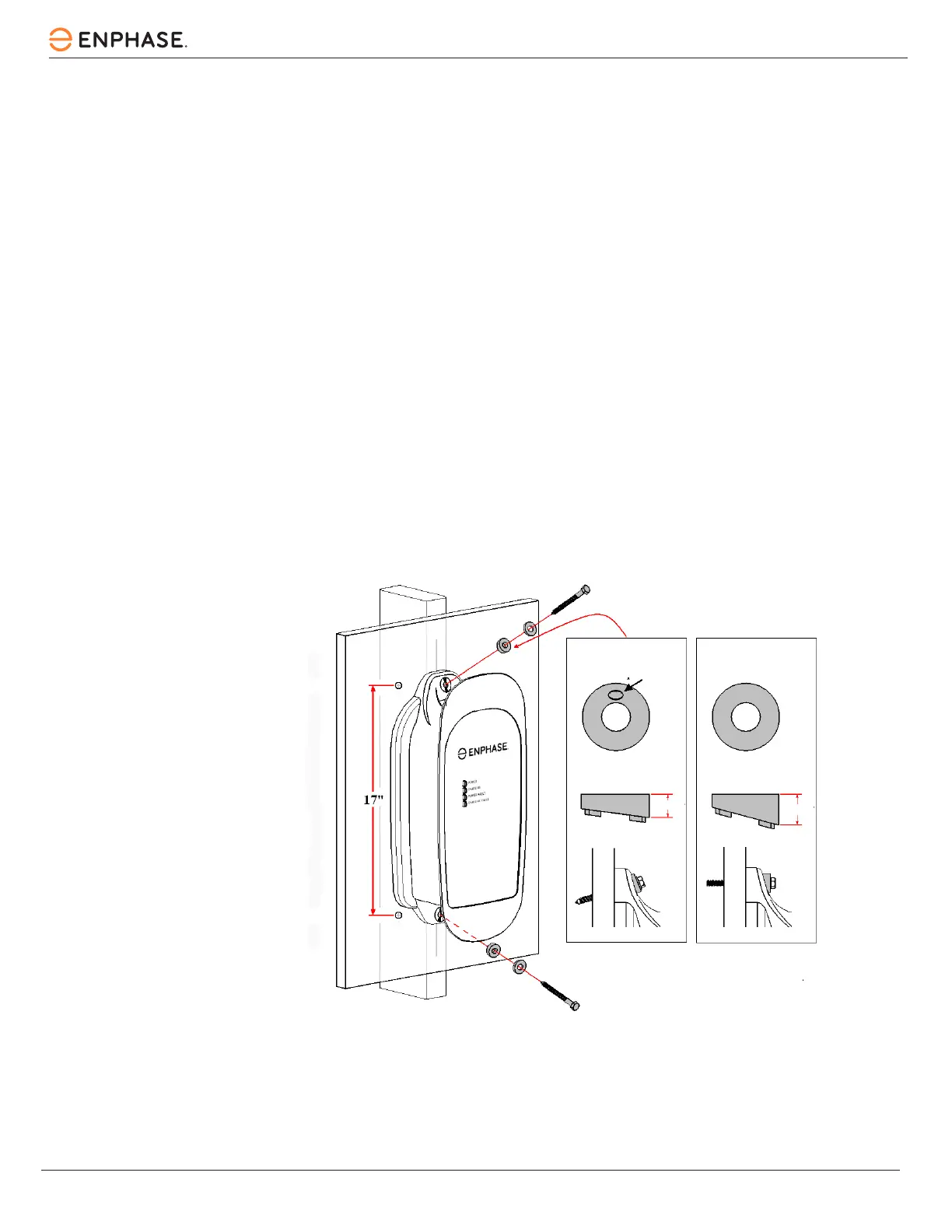

Figure 9 : Montage de l’EVSE sur une paroi creuse
17”
REMARQUE : La rondelle
de xation diagonale est
marquée d’un “O”.
Montage à vis diagonale
Plus courte
Plus long
Montage à vis perpen-
diculaire
