HCS Manual de instalación y funcionamiento
120 V
120 V
240 V
NEUTRO
(NO SE UTILIZA)
L1
L2
TIERRA
L3 (¡NO USAR!)

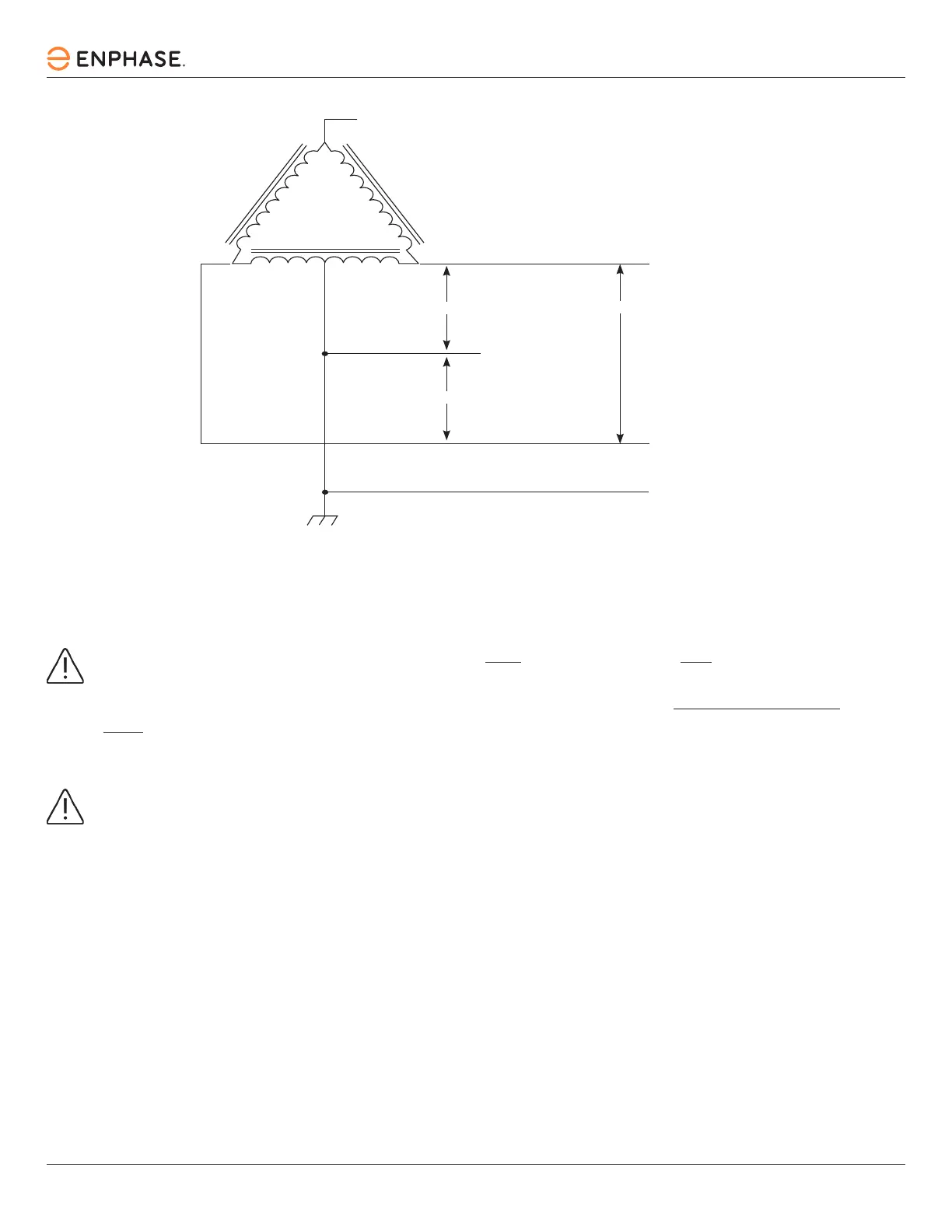

Figura 5 : Trifásico de 240 V, conectado en triángulo, con toma central en una pata
PRECAUCIÓN : Con la conexión en triángulo, una pata debe tener un toma central. Solo pueden utilizarse las
dos fases a cada lado del toma central. Las dos fases deben medir ambas 120 V a neutro. La tercera línea (L3)
del triángulo es de 208 V, con respecto al Neutro, y a veces se denomina “aguijón”. ¡No utilice esta tercera
línea! Consulte la documentación del fabricante del transformador para asegurarse de que el tramo único pueda
suministrar la potencia necesaria.
PRECAUCIÓN : Un secundario del transformador trifásico conectado en triángulo sin toma central en una pata
no puede utilizarse con el EVSE. No hay punto “Neutro” disponible para ser conectado a tierra para la protección
de falla a tierra. El EVSE no permitirá que el contactor se cierre si no detecta la presencia de un cable de tierra
conectado a un punto “Neutro” en el secundario del transformador.
